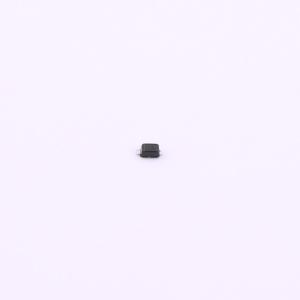

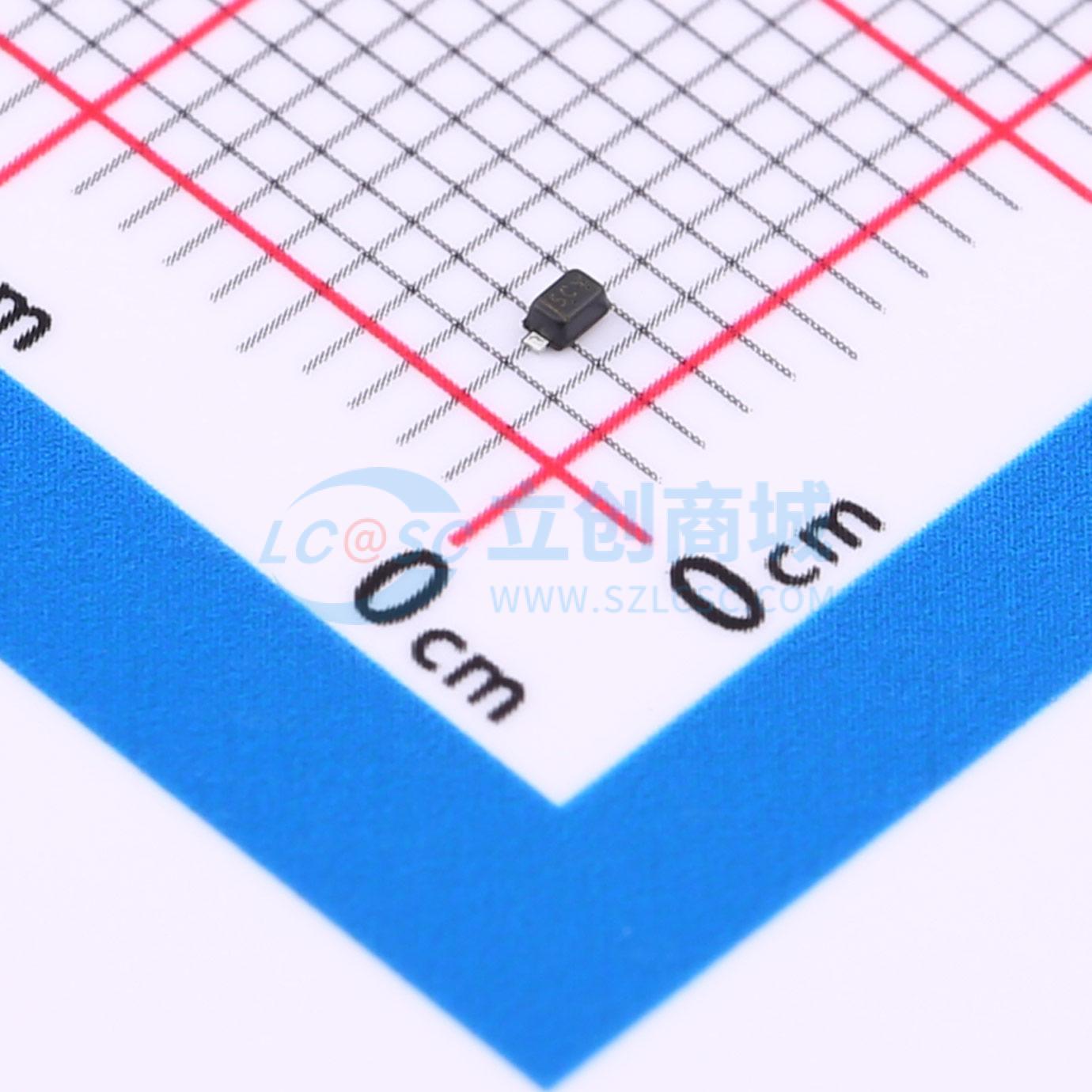

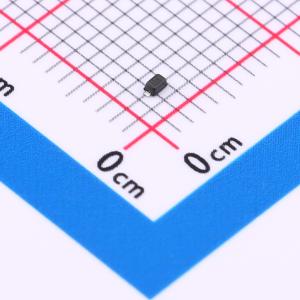

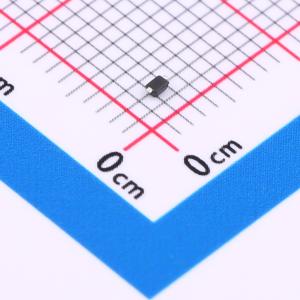

ESD5Z5.0C
采用SOD523塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条传输线或数据线免受ESD和其他瞬态现象造成的损坏。
- 描述
- ESD5Z5.0Ca旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。该器件专门设计用于保护连接到数据和传输线路的敏感元件，免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- ESD5Z5.0C
- 商品编号
- C18198297
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.130267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 120W | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
