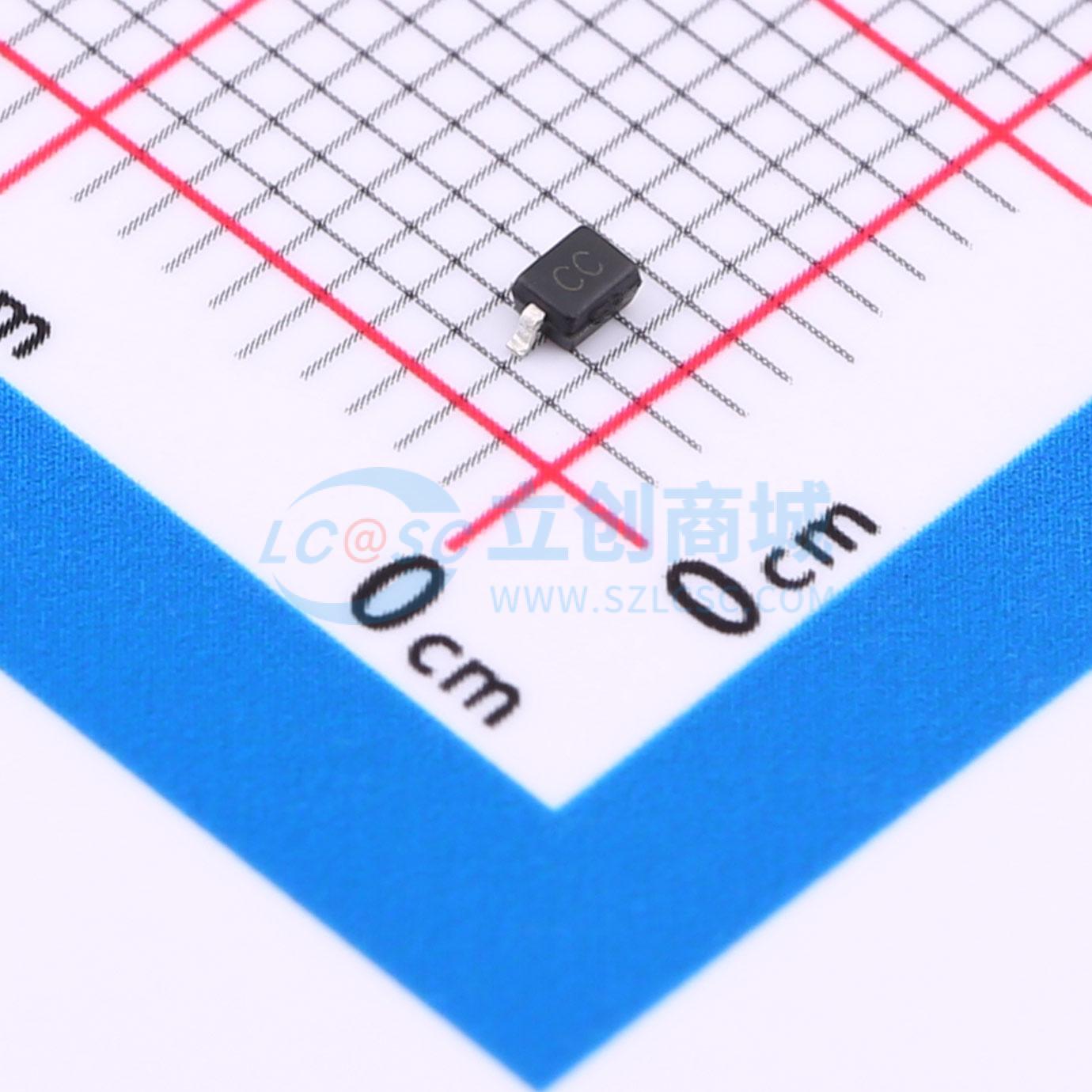

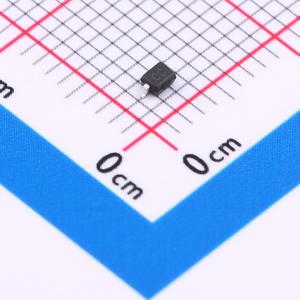

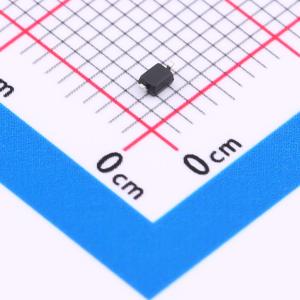

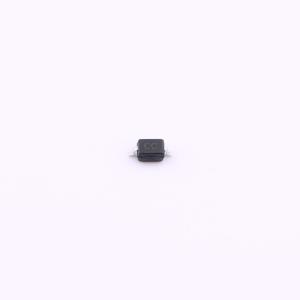

温馨提醒：图片仅供参考，商品以实物为准
BV03C
双向TVS 3V截止 峰值浪涌电流：8A 20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BV03C是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列有单向和双向两种配置，针对8/20μs波形的额定功率为350瓦。BV03C符合IEC 61000-4-2（静电放电，ESD）和IEC 61000-4-4（电快速瞬变脉冲群，EFT）要求。在较高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要关注点。该系列采用微型SOD-323封装，提供超低电容和低泄漏电流。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- BV03C
- 商品编号
- C18198288
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0289克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 7V；13.9V；20V | |
| 峰值脉冲电流(Ipp) | 8A；20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
