HS12864TG10B

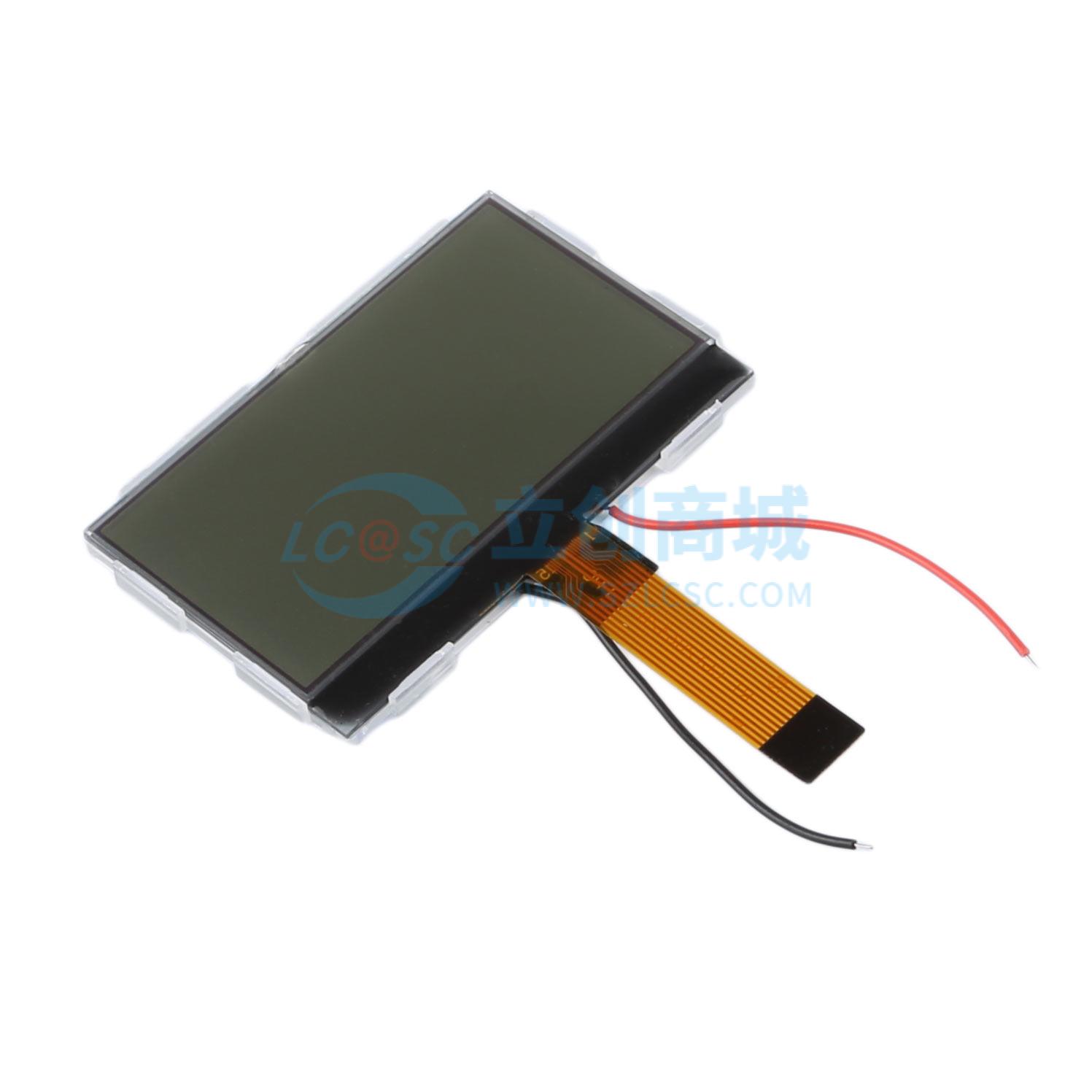

1.9寸128x64图形点阵单色LCD液晶屏LCM显示屏SPI通讯
- 描述
- 单色点阵屏，视窗：43.6x22.4，31mA(模组1mA，背光30mA)，COG结构，4SPI串口通讯，0.5mmx12PIN的FPC插接连接方式，灰底黑字图形点阵。
- 品牌名称
- HS(汉昇)
- 商品型号
- HS12864TG10B
- 商品编号
- C18198252
- 包装方式
- 袋装
- 商品毛重
- 7.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD显示屏 | |
| 核心芯片 | ST7567 | |
| 接口类型 | SPI | |
| 尺寸(inch) | 1.9 | |
| 像素分辨率 | 128x64 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -10℃~+60℃ | |
| 显示范围 | 41.7x20.36mm | |
| 显示颜色 | 黑底白字；白底黑字 | |
| 视角方向 | 6点钟 | |
| 工作电压 | 3.3V |
商品概述
此款HS12864TG10B型液晶模块小巧轻便、使用方便、显示清晰，可显示128列×64行点阵单色图片，或显示8个/行×4行16×16点阵的汉字，或显示16个/行×8行8×8点阵的英文、数字、符号。输入指令强，可组合成各种输入、显示、位移方式以满足不同的要求。可广泛应用于各种仪器仪表、PM2.5检测仪、POS刷卡机、考勤系统、门禁系统等。
商品特性
- 产品薄、轻、结构牢，采用FPC、插接工艺。
- 采用COG工艺，IC采用ST7567，功能强大，稳定性好。
- 显示内容：128×64点阵单色图片；可选用16×16点阵或其他点阵的图片来自编汉字，按照16×16点阵汉字来计算可显示8字/行×4行。
- 指令功能强，可组合成各种输入、显示、移位方式以满足不同的要求。
- 接口简单方便，为串行接口。
应用领域
各种仪器仪表、PM2.5检测仪、POS刷卡机、考勤系统、门禁系统等。
