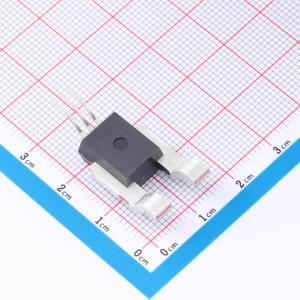

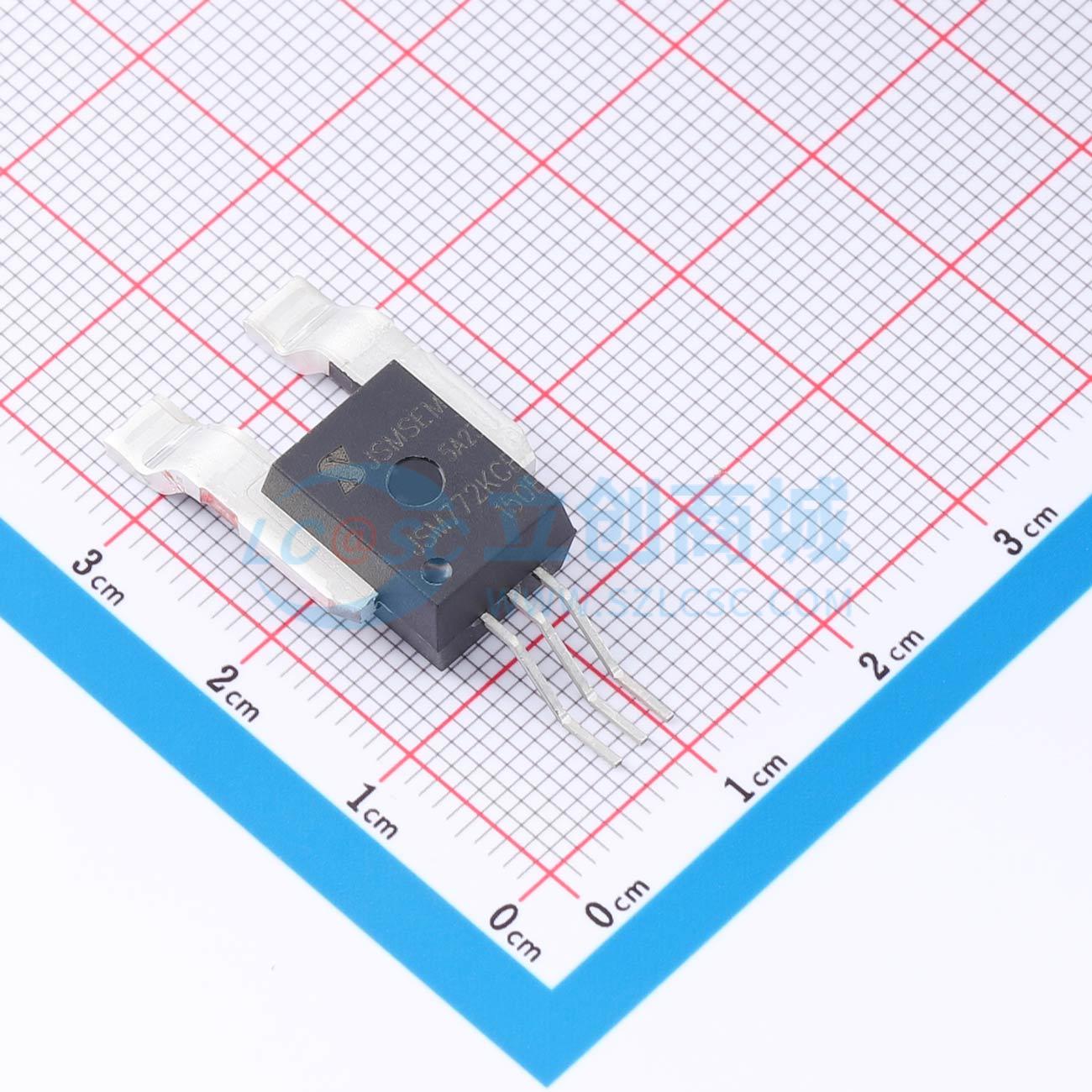

ACS772KCB-150B-SMT-T-JSM

3.3V/5V 250kHz 开环高精度线性电流传感器

描述: ACS772系列是基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可用于电机控制、负载检测和负载管理、电源和DC-DC转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。 ACS772由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻（[0.12mΩ]）电流导体路径（位于模具表面附近）组成。
品牌名称: JSMSEMI(杰盛微)
商品型号: ACS772KCB-150B-SMT-T-JSM
商品编号: C18188718
包装方式: 管装
商品毛重: 6.625克(g)

商品参数

商品概述

ACS77x系列是基于霍尔效应原理的开环电流传感器模块，为交流或直流检测提供了更具经济性和精确性的解决方案。该系列产品广泛应用于工业、商业和通信系统中的交流或直流电流检测，可用于电机控制、负载检测与管理、电源和DC-DC转换器、光伏逆变器、不间断电源、过流保护以及中低功率变频器中的电流检测等应用。在保持0~400A高电流范围的同时，ACS77x还能在全温度范围-40~125°C内实现±0.1%的典型灵敏度温度漂移，为高精度、高性能电流检测市场提供了新的解决方案。该系列芯片内部集成了磁芯封装，一次侧导体与传感电路之间的隔离性能高达5000VAC，适用于强电磁和高隔离要求的电流检测环境。ACS772系列产品已通过ROHS等认证。

商品特性

高精度，大电流：0~400A电流传感器
失调温度漂移：±1mV
灵敏度总输出误差：±0.5%
典型灵敏度温度漂移：±0.5%
典型线性度误差：±0.1%
高带宽，快速响应：典型带宽250kHz，典型响应时间1.2μs
高抗干扰，高隔离：集成磁芯可抵抗杂散磁场干扰，隔离电压5000Vrms
PSS
PFF
SMT

应用领域

光伏逆变器
工业逆变器
商用空调
充电站
焊接机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±150A
	工作电压	5V
	隔离电压(Vrms)	4800Vrms
	灵敏度	13.3mV/A
	待机电流	-

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	65kHz
	电流端电阻	1.5mΩ
	响应时间(tr)	4us
	双向电流检测	支持
	功能特性	过流保护；欠压锁定；双向检测
