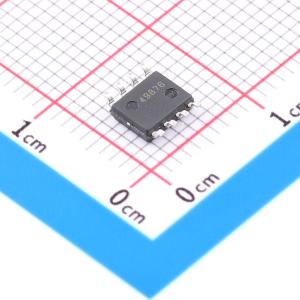

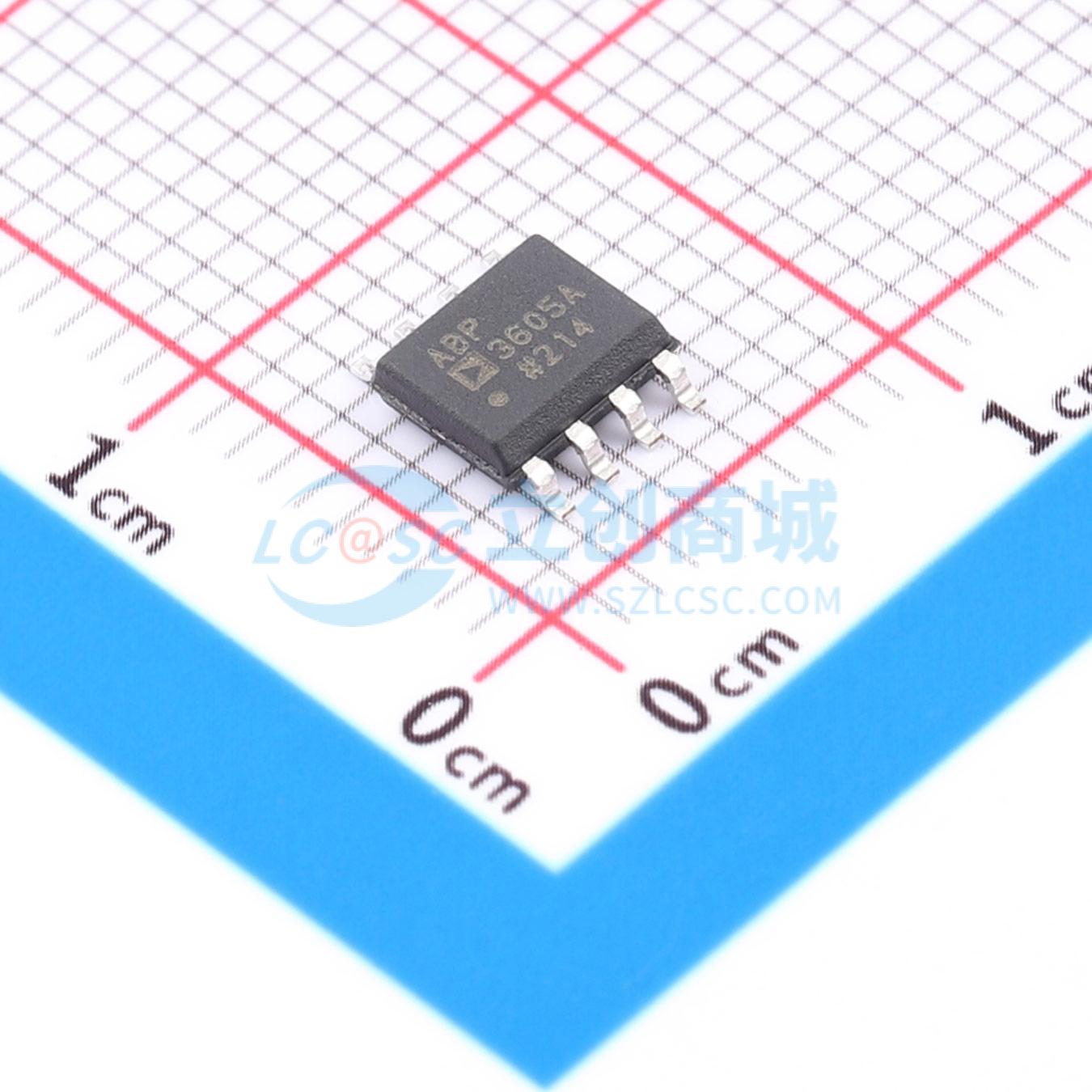

ADP3605ARZ
120 mA开关电容电压反相器，内置调节输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADP3605是一款输出电流为120 mA的稳压型开关电容电压反相器。它能提供稳压输出，电压损耗极小，且所需的外部元件数量最少。此外，ADP3605无需使用电感器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP3605ARZ
- 商品编号
- C18167442
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 3V~6V | |
| 静态电流(Iq) | 6mA | |
| 输出电阻 | 9Ω | |
| 开关频率 | 250kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 反相 | |
| 输出电压(Vout) | 3V~6V | |
| PFM模式 | 不支持 | |
| 输出电流(Iout) | 120mA |
商品概述
ADP3605是一款输出电流为120 mA的稳压型开关电容电压反相器。它能提供稳压输出电压，电压损耗极小，且所需外部元件数量最少。此外，ADP3605无需使用电感器。 ADP3605与ADP3604引脚和功能兼容，其内部振荡器的标称频率为500 kHz，可产生250 kHz的输出开关频率。这使得可以使用更小的电荷泵和滤波电容。 ADP3605的精度为±3%，典型关断电流为2 μA。它还能在低至3 V的单路正输入电压下工作。通过外部电阻，ADP3605可在 -3V至 -6 V范围内进行调节。
商品特性
- 完全稳压的可调输出电压
- 高输出电流：120 mA
- 输出精度：±3%
- 250 kHz开关频率
- 低关断电流：典型值2 μA
- 输入电压范围：3 V至6 V
- 8引脚SOIC封装
- 环境温度范围：-40°C至 +85°C
应用领域
- 电压反相器
- 电压调节器
- 计算机外设和附加卡
- 便携式仪器
- 电池供电设备
- 寻呼机和无线电控制接收器
- 磁盘驱动器
- 移动电话
