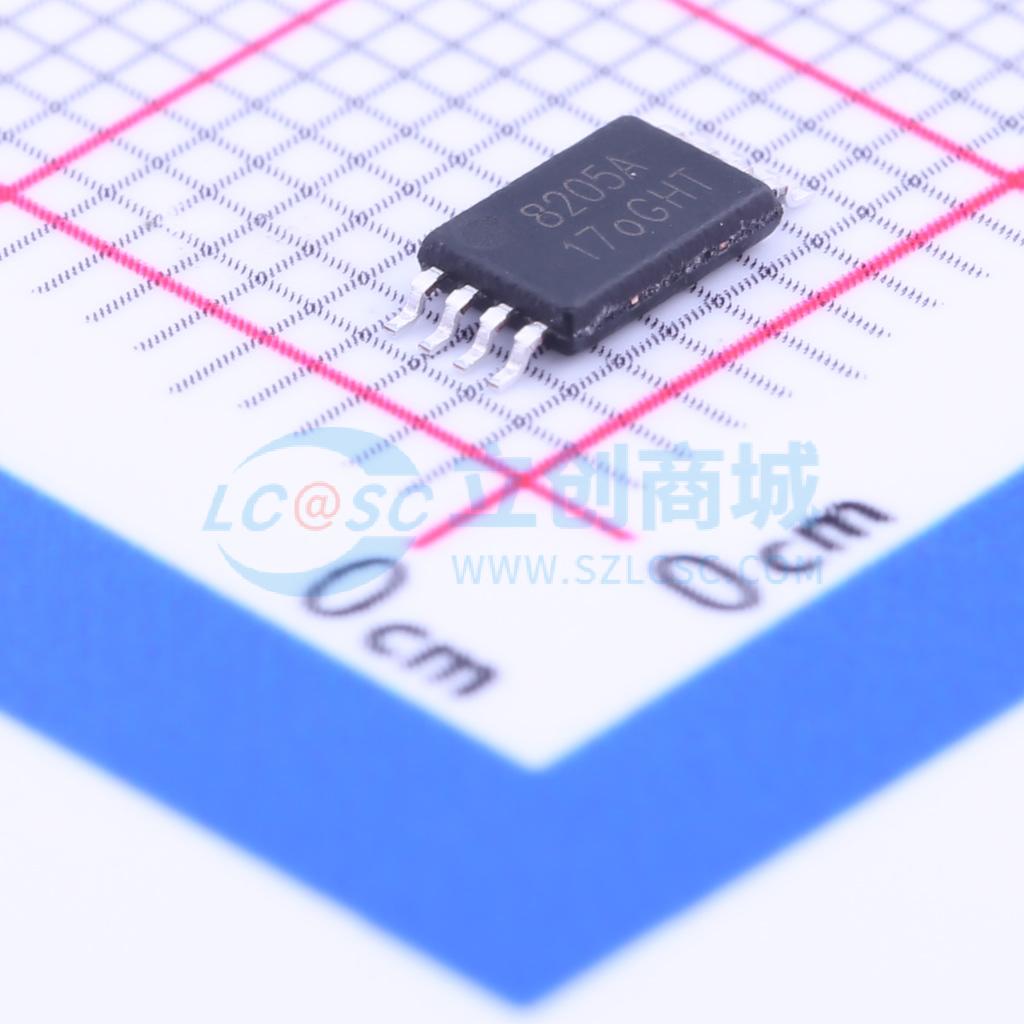

8205A
2个N沟道 耐压:19.5V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8205A采用先进的沟槽工艺，可提供出色的导通电阻RDS(ON)、低栅极电荷以及低至2.5V栅极电压下的工作能力。该器件适用于电池保护或其他开关应用。
- 品牌名称
- Hottech(合科泰)
- 商品型号
- 8205A
- 商品编号
- C181100
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 19.5V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 37mΩ@2.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC@4.5V | |
| 输入电容(Ciss) | 600pF | |
| 反向传输电容(Crss) | 140pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 330pF |
商品概述
8205A采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 19.5V，ID = 6A
- 在VGS = 2.5V时，RDS(ON) < 37mΩ
- 在VGS = 4.5V时，RDS(ON) < 27mΩ
- 高功率和电流处理能力
- 提供无铅产品
- 表面贴装封装
应用领域
- 电池保护
- 负载开关
- 电源管理
