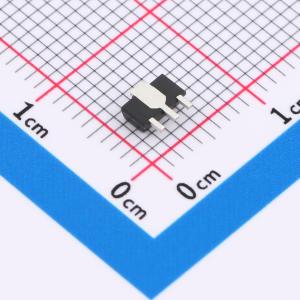

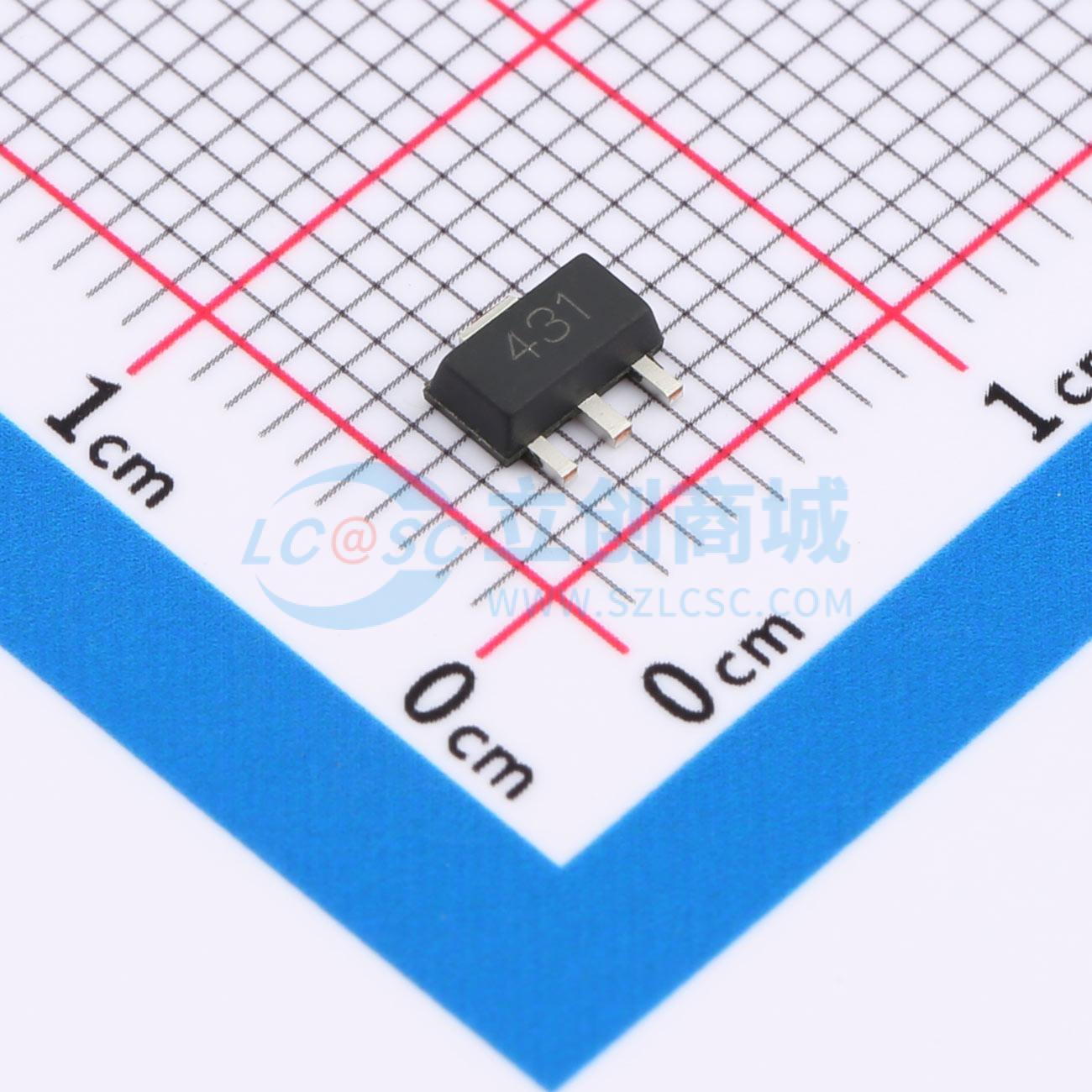

温馨提醒：图片仅供参考，商品以实物为准
TL431
可调精确参考源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：全温度工作范围内有效温度补偿。 全温度范围内等效温度系数典型值为50ppm/℃。 输出电压可调节至36V。 低动态输出阻抗，典型值为0.20。 捕获电流能力为1至100mA。 低输出噪声电压。应用：并联稳压器。 大电流并联稳压器
- 品牌名称
- Hottech(合科泰)
- 商品型号
- TL431
- 商品编号
- C181104
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 50ppm/℃ | |
| 电压基准类型 | 并联 | |
| 最小阴极电流调节 | 1mA | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 全温度工作范围内具备有效的温度补偿
- 全温度范围内等效温度系数典型值为50 ppm/°C
- 输出电压可调节至36V
- 动态输出阻抗低，典型值为0.2Ω
- 吸收电流能力为1至100 mA
- 输出噪声电压低
- 导通响应速度快
- 表面贴装器件
应用领域
- 并联稳压器
- 大电流并联稳压器
- 精密限流器
