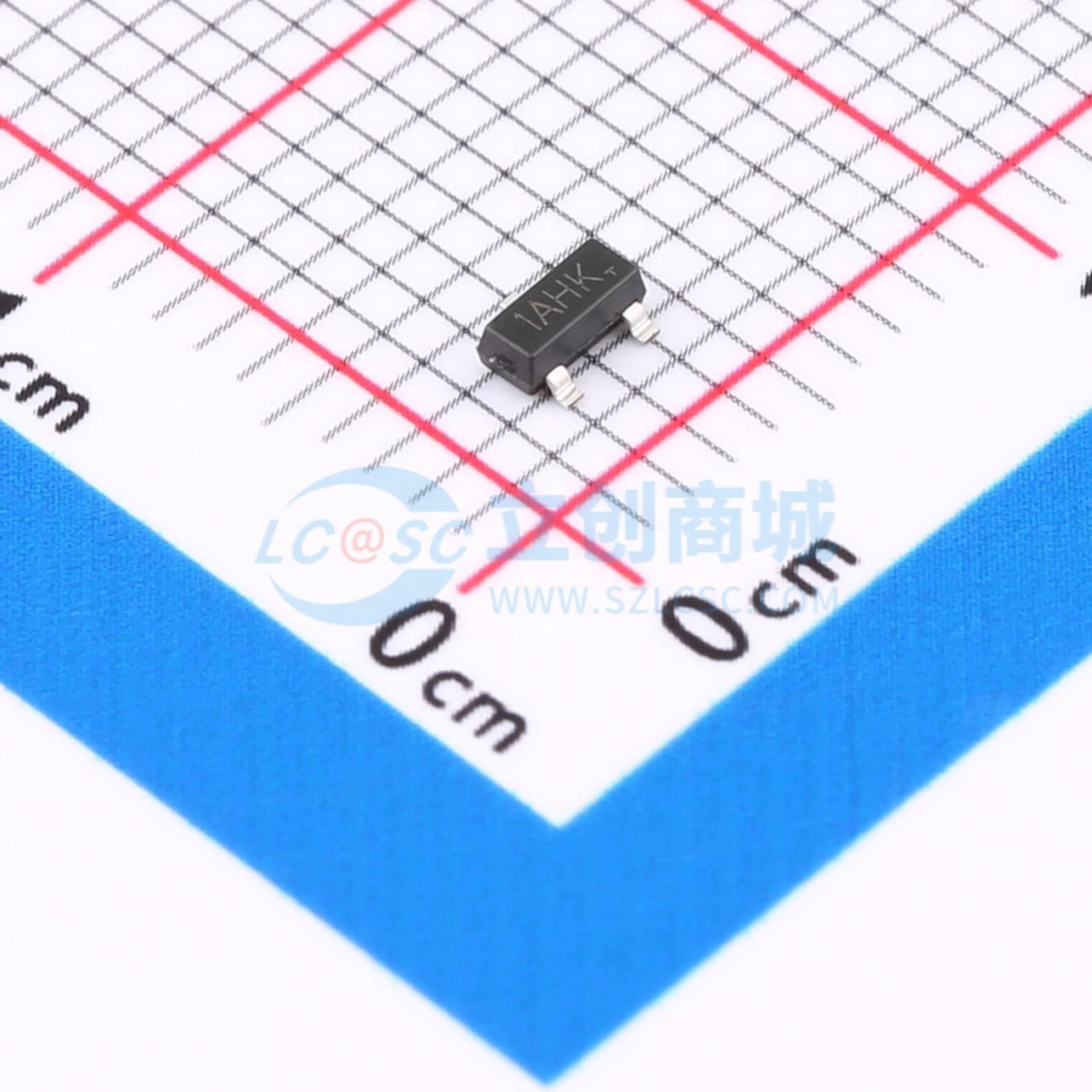

温馨提醒：图片仅供参考，商品以实物为准
AO3420
1个N沟道 耐压:20V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低导通电阻：VDS = 20V，RDS(ON) ≤ 24mΩ @ VGS = 10V，ID = 6A。 适用于PWM应用。 适用于负载开关应用。 表面贴装器件
- 品牌名称
- Hottech(合科泰)
- 商品型号
- AO3420
- 商品编号
- C181095
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 24mΩ@10V,6A | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.5nC@10V | |
| 输入电容(Ciss) | 630pF | |
| 反向传输电容(Crss) | 105pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 125pF |
商品概述
这款MOSFET旨在最小化导通电阻（R_DS(ON)），同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 低RDS(ON)——确保导通状态损耗最小化
- 小尺寸、热效率高的封装，可实现更高密度的终端产品
- 仅占用SO - 8封装33%的电路板面积，可使终端产品体积更小
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，是“绿色”器件
- 通过AEC - Q101标准认证，具备高可靠性
应用领域
-负载开关-电源管理功能
