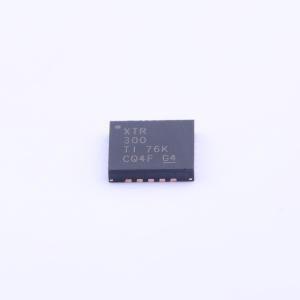

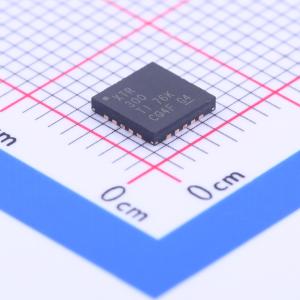

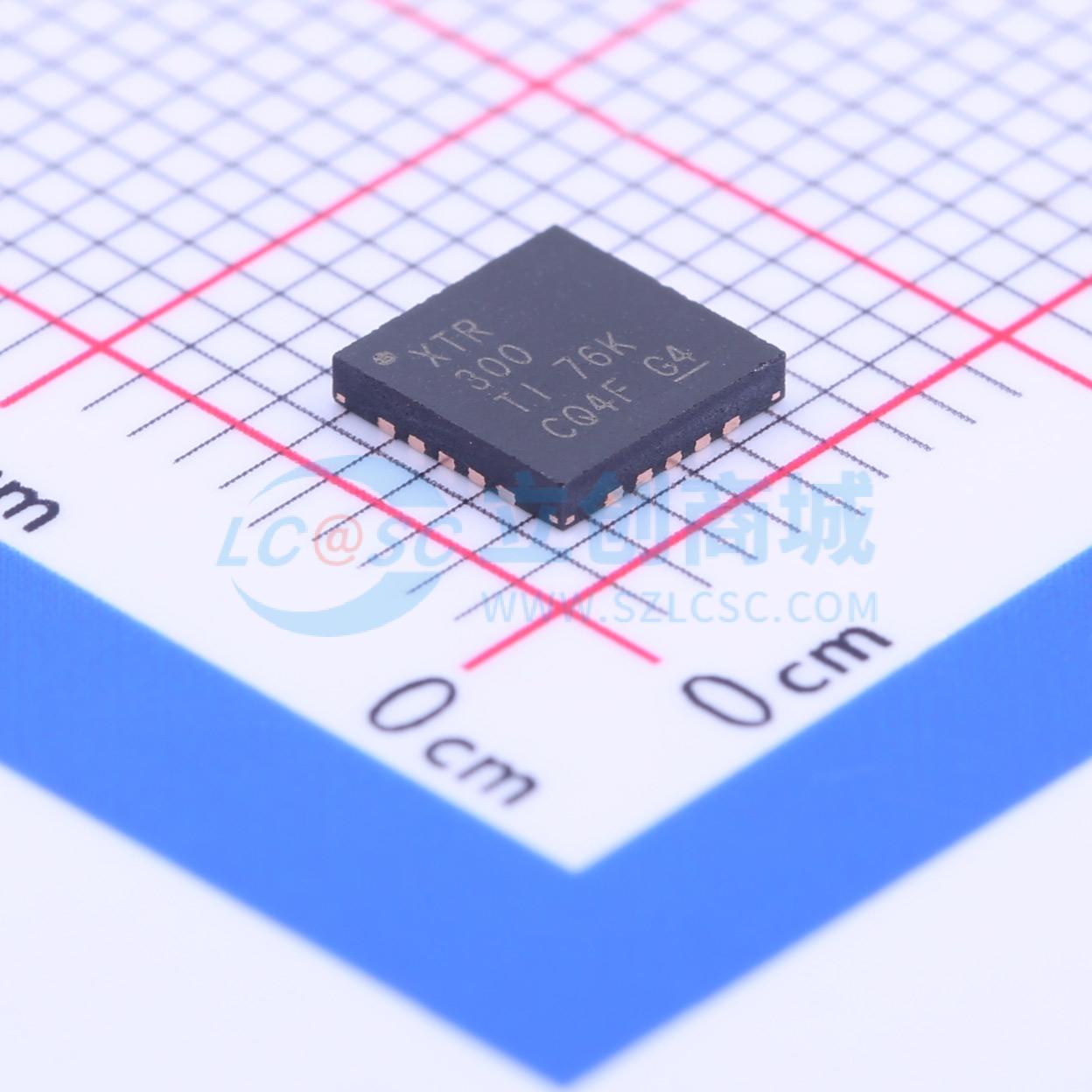

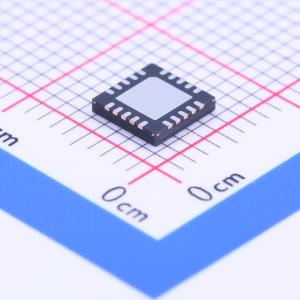

XTR300AIRGWT
工业模拟电流/电压输出驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XTR300 工业级模拟电流/电压输出驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- XTR300AIRGWT
- 商品编号
- C179078
- 商品封装
- VQFN-20-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 输出类型 | 开漏 | |
| 工作电压 | 5V~22V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃@(Tj) | |
| 静态电流(Iq) | 1.8mA |
商品概述
XTR300是一款适用于工业和过程控制应用的完整输出驱动器。可通过数字I/V选择引脚将输出配置为电流或电压输出，无需外部分流电阻，仅需外部增益设置电阻和一个环路补偿电容。 独立的驱动器和接收器通道提供了灵活性。仪表放大器（IA）可用于远程电压检测，或作为高压、高阻抗测量通道。在电压输出模式下，会提供输出电流的副本，以便计算负载电阻。 数字输出选择功能与错误标志和监控引脚相结合，可实现远程配置和故障排除。输出端、IA输入端的故障情况以及过热情况均可通过错误标志指示。监控引脚可提供有关负载功率或阻抗的连续反馈。为提供额外保护，该器件设有最大输出电流限制和热保护功能。 XTR300的工作温度范围为工业级的-40°C至+85°C，电源电压最高可达40V。
商品特性
- 用户可选：电压或电流输出
- 电源电压VOUT：±10V（在±20V电源下最高可达±17.58V）
- IOUT：±20mA（线性范围最高可达±24mA）
- 短路或开路故障指示引脚
- 无需电流分流器
- 单输入模式下可禁用输出
- 热保护
- 过流保护
- 独立的驱动器和接收器通道
- 便于测试设计
应用领域
- PLC输出可编程驱动器
- 工业交叉连接器
- 工业高压I/O
- 三线传感器电流或电压输出
- ±10V两线和四线电压输出
