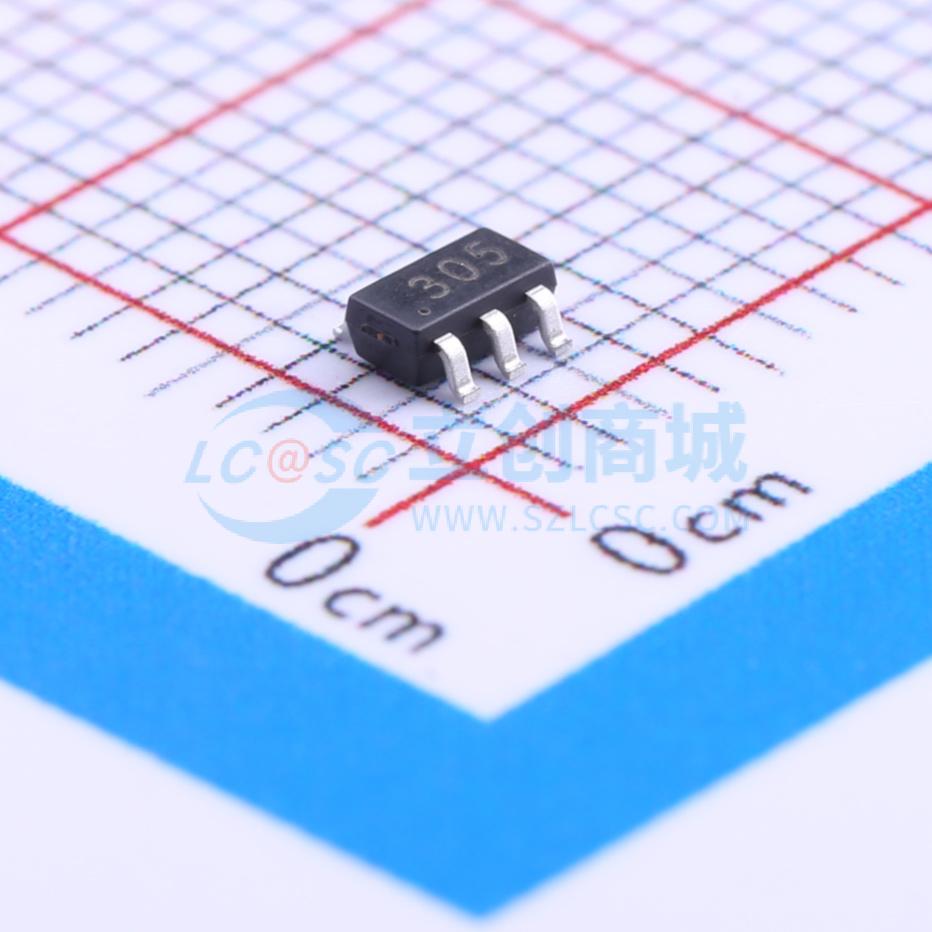

温馨提醒：图片仅供参考，商品以实物为准
CN305
CN305
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 窗口比较器，工作电流11uA,功能同TPS3700(管脚定义不一样，最大工作电压比TPS3700低，为6V)
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN305
- 商品编号
- C177763
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 传播延迟(tpd) | 15us | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | - | |
| 静态电流(Iq) | 11uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.9V~6V |
商品概述
CN305是具有独立过压和欠压输出端的窗口比较器集成电路，内部包括两个比较器，电压基准源和迟滞控制电路单元，特别适合单节或多节锂电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池的电压检测。 CN305检测电压阈值精度为 ±2% ，比较器迟滞为 7.5% ，迟滞可以消除由于被检测电压的扰动或者由于负载突变导致的电压不稳定而引起的检测输出紊乱。CN305有两个输入端，都可以通过外部电阻分压网络设置检测电压。当OVIN 管脚电压上升到OVIN上升阈值 (VOVTH+) 以上时， OV 管脚输出低电平；当OVIN管脚电压下降到OVIN下降阈值(VOVTH-)以下时， OV 管脚输出高电平。当UVIN 管脚电压下降到UVIN下降阈值 (ΔVUVTH-) 以下时，管脚输出低电平；当UVIN管脚电压上升到UVIN上升阈值 (VOVTH+)以上时， 管脚输出高电平。
商品特性
- 两个低功耗高精度电压比较器
- 阈值检测精度： ±2%
- 7.5% 比较器迟滞消除了检测输出紊乱
- 漏极开路输出
- VCC=3.7V 时，工作电流 11μA
- 对短时间电压突降过滤功能
- 工作环境温度范围： -40°C 到 +85°C
- 采用6管脚SOT23封装
- 产品无铅，满足rohs指令，不含卤素
应用领域
- 电池供电系统
- 多节电池电压检测
- 窗口比较器
- DSP，微控制器
- 手机，掌上电脑等
