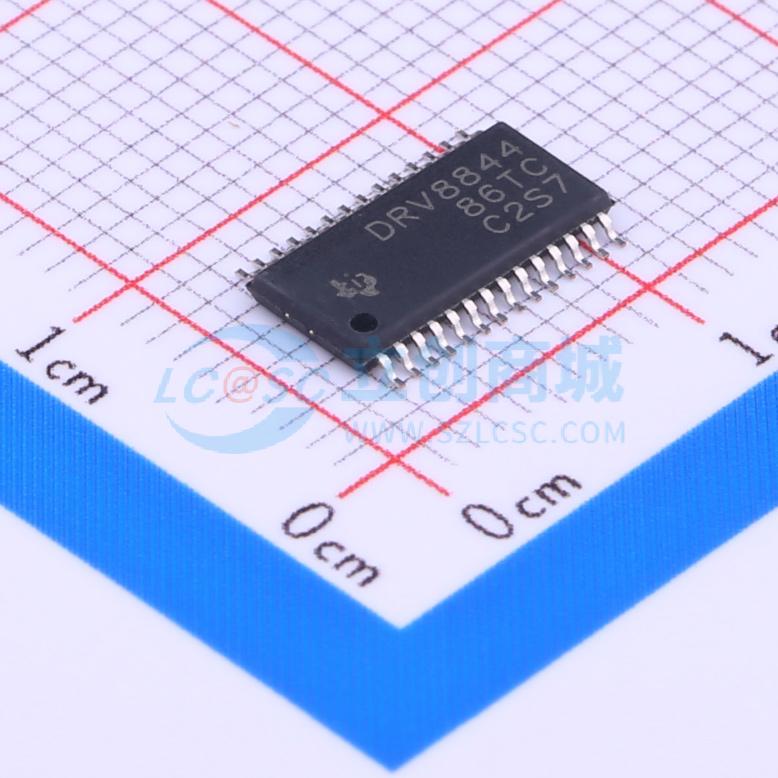

DRV8844PWPR

1.75A 有刷直流电机驱动芯片 60V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8844 具有双极性 (±30v) 电源和独立半桥控制的 60V、2.5A 双路 H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8844PWPR
商品编号: C177807
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

DRV8844提供四个可单独控制的半H桥驱动器。它可用于驱动两个直流电机、一个步进电机、四个螺线管或其他负载。每个通道的输出驱动通道由配置为半H桥的N沟道功率MOSFET组成。每个H桥的每个通道可提供高达2.5 A的峰值电流或1.75 A的均方根输出电流（在24 V和25 °C条件下，通过适当的PCB散热）。提供独立控制每个半H桥的独立输入。为了支持分离电源操作，逻辑输入和nFAULT输出参考一个独立的浮动接地引脚。内置过流保护、短路保护、欠压锁定和过温保护等关机功能。 DRV8844采用带PowerPAD的28引脚HTSSOP封装（环保：符合RoHS标准且无锑/溴）。

商品特性

四路半H桥直流电机驱动器
可驱动四个螺线管、两个直流电机、一个步进电机或其他负载
全独立半桥控制
低MOSFET导通电阻
在24 V、25 °C条件下最大驱动电流为2.5 A
浮动输入缓冲器支持双（双极性）电源（最高±30 V）
内置3.3 V、10 mA LDO稳压器
行业标准IN/IN数字控制接口
8 V至60 V的工作电源电压范围
输出可并联连接
热增强型表面贴装封装

应用领域

纺织机械
办公自动化设备
游戏机
工厂自动化
机器人技术

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	8V~60V
	电机驱动电压(Vm)	8V~60V
	输出电流	2.5A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	480mΩ
	工作温度	-40℃~+125℃
