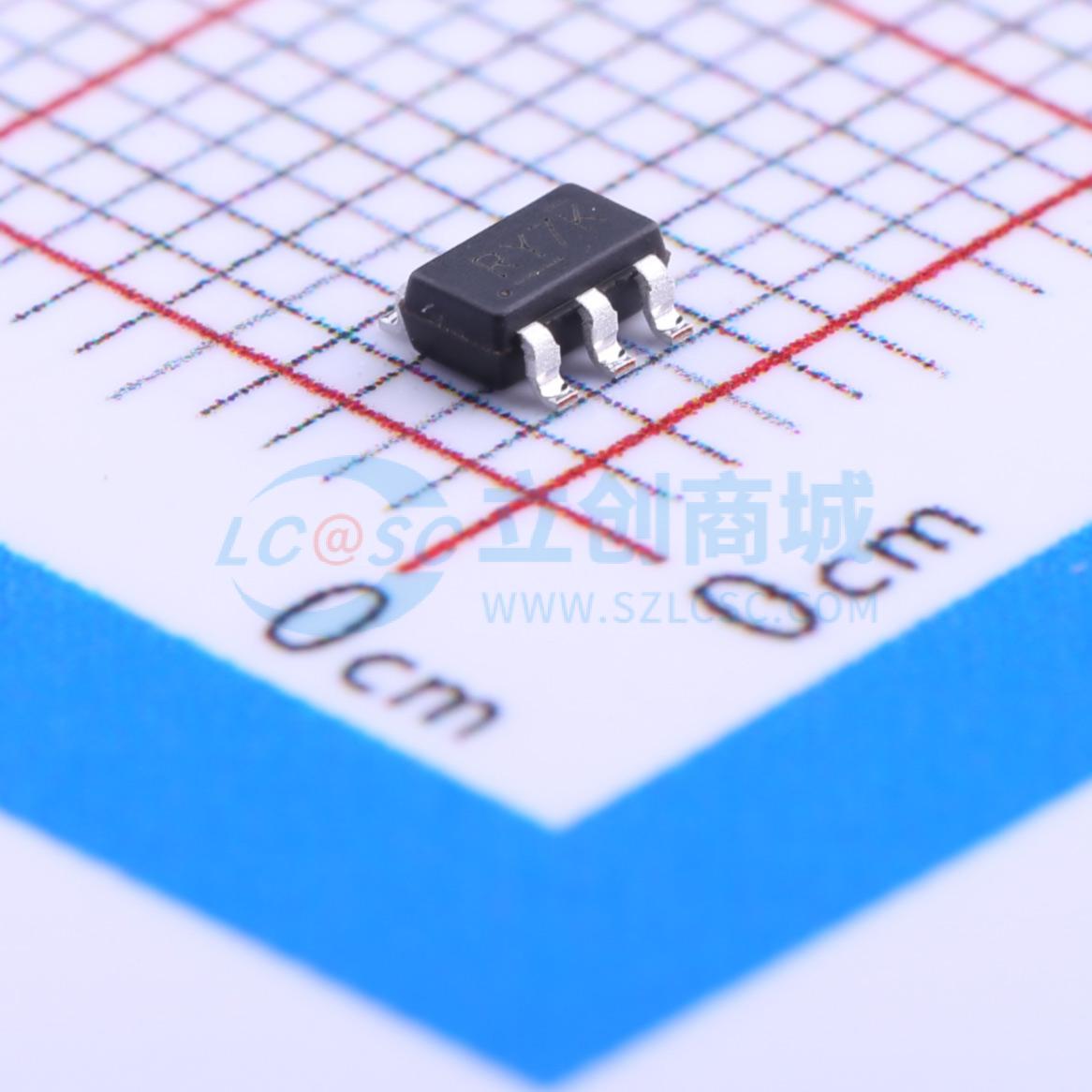

BL8023FCB6TR

BL8023FCB6TR 继电器驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL8023F是一款双向继电器驱动电路，用于控制磁保持继电器，具有大输出能力和超低功耗的特点。它可广泛应用于智能电表及其他脉冲、电平控制应用中。BL8023F可提供300mA的典型驱动电流，该电流会根据继电器线圈电阻而有所不同
品牌名称: BL(上海贝岭)
商品型号: BL8023FCB6TR
商品编号: C177774
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.039克(g)

商品概述

BL8023F是一款双向继电器驱动电路，用于控制磁保持继电器，具有大输出能力和超低功耗的特点。它可广泛应用于智能电表等脉冲、电平控制应用场景。 BL8023F可提供300mA的典型驱动电流，该电流会根据继电器线圈电阻而有所不同。BL8023F的输入高电平阈值为2V，能与大多数单片机兼容。 BL8023F提供SOT - 23 - 6和SOP - 8封装。

商品特性

输入电压范围：5至36V
低功耗（<10μA）
输入高电平阈值：2V，与大多数单片机兼容
典型驱动电流：300mA
Rds(on) = 12Ω（Vin = 12V，PMOSFET + NMOSFET）
Rds(on) = 10Ω（Vin = 30V，PMOSFET + NMOSFET）
峰值驱动电流：Vin = 24V时为500mA
环境温度：-40℃~85℃
SOT - 23 - 6和SOP - 8封装

应用领域

智能电表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交41单

	属性	参数值
	商品目录	继电器/线圈驱动芯片
	工作电压	5V~36V
	峰值电流	500mA

	属性	参数值
	导通电阻	12Ω
	工作温度	-40℃~+85℃
