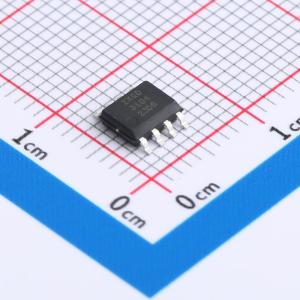

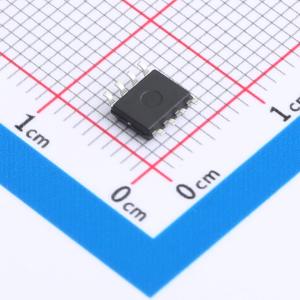

温馨提醒：图片仅供参考，商品以实物为准
ZXGD3104N8TC
同步MOSFET控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXGD3104 旨在驱动配置为理想二极管替代品的 MOSFET。该器件由差分放大器检测级和大电流驱动器组成。检测级监测 MOSFET 的反向电压，这样，如果发生体二极管导通，就会向 MOSFET 的栅极引脚施加正电压
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXGD3104N8TC
- 商品编号
- C177099
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.263333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 工作电压 | 5V~25V | |
| 开关频率 | 250kHz | |
| 模式支持 | CRM；DCM；CCM |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5.16mA | |
| 关断时间 | 20ns | |
| 关断延时 | 15ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
ZXGD3104旨在驱动配置为理想二极管替代品的MOSFET。该器件由差分放大器检测级和大电流驱动器组成。检测器监测MOSFET的反向电压，因此，如果发生体二极管导通，将向MOSFET的栅极引脚施加正电压。 一旦向栅极施加正电压，MOSFET就会导通。然后，检测器的输出电压与MOSFET的漏源电压成正比，并通过驱动器施加到栅极。这一动作可在漏极电流为零时使MOSFET快速关断。
商品特性
- 5 - 25V VCC范围
- 最高可在250kHz下工作
- 适用于不连续导通模式（DCM）、临界导通模式（CrCM）和连续导通模式（CCM）操作
- 关断传播延迟15ns，关断时间20ns
- 比例栅极驱动控制
- 检测器阈值电压 -10mV
- 待机电流5mA
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 通过AEC-Q101标准认证，可靠性高
应用领域
- 适用于≥90W笔记本电脑适配器中的反激式转换器
