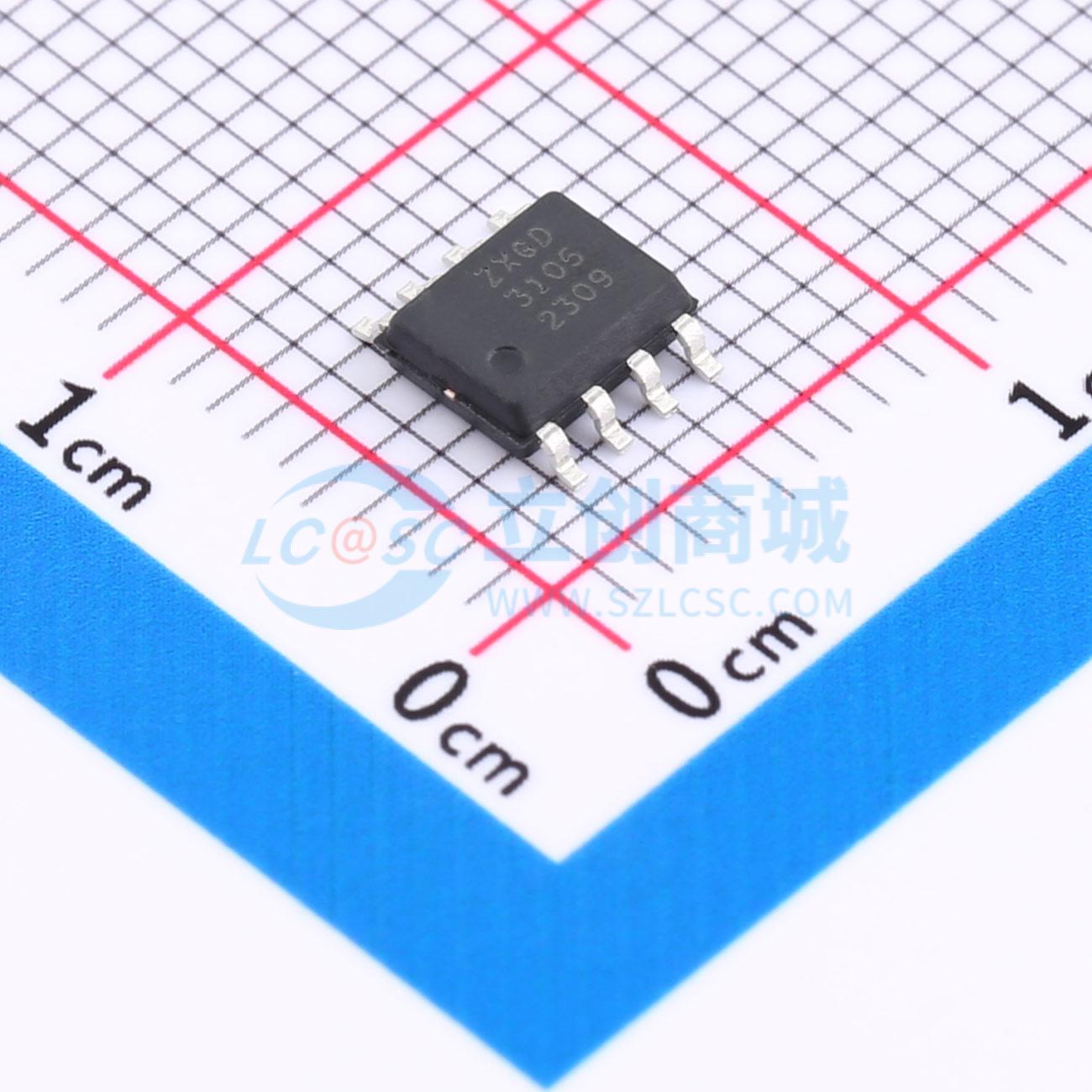

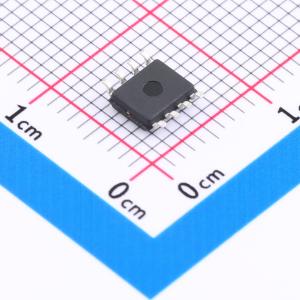

ZXGD3105N8TC
采用SO-8封装的同步MOSFET控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXGD3105N8同步控制器专为驱动MOSFET作为理想整流器而设计。此举旨在取代二极管，以提高功率传输效率。比例栅极驱动控制会监测MOSFET的反向电压，这样一来，一旦发生体二极管导通，就会向MOSFET的栅极引脚施加正电压
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXGD3105N8TC
- 商品编号
- C177100
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 9A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~25V | |
| 上升时间(tr) | 77ns | |
| 下降时间(tf) | 26ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
ZXGD3105N8同步控制器专为驱动MOSFET作为理想整流器而设计。这是为了取代二极管，以提高功率传输效率。 比例栅极驱动控制可监测MOSFET的反向电压，这样如果发生体二极管导通，就会向MOSFET的栅极引脚施加正电压。一旦向栅极施加正电压，MOSFET就会导通，允许反向电流流动。然后，控制器的输出电压与MOSFET的漏源电压成比例，并通过驱动器施加到栅极。这一操作可最大限度地减少体二极管导通，同时在漏极电流衰减到零时使MOSFET快速关断。
商品特性
- 比例栅极驱动，以最大限度减少体二极管导通
- 低待机功耗，静态电源电流 <1mA
- 4.5V工作电压，支持低电压供电
- 25V共集电极额定值
- 100V漏极电压额定值
- 最高500kHz的工作频率
- 临界导通模式（CrCM）和连续导通模式（CCM）
- 符合生态设计指令
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 通过AEC - Q101标准认证，具备高可靠性
应用领域
- 反激式转换器应用于：
- 低电压AC - DC适配器
- 机顶盒
- 以太网供电（PoE）电源设备
- 谐振转换器应用于：
- 电信电源
- 笔记本电脑适配器
- 计算机电源 - ATX和服务器电源
