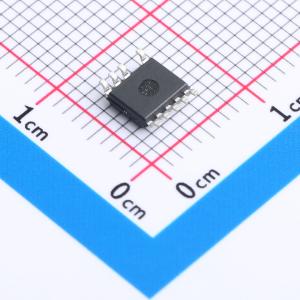

NCP1345Q02D1R2G

NCP1345是一款高度集成的准谐振反激式控制器，适用于设计高性能离线式USB - PD和USB Type - C电源转换器。其双引脚VCC架构允许直接连接到辅助绕组，简化了VCC管理，减少了元件数量并提高了性能。 NCP1345还具备精确的基于初级侧的输出电流限制电路，可确保无论编程输出电压或铭牌输出功率如何，输出电流限制恒定。 准谐振（QR）电流模式反激级采用了专利的谷底锁定电路，确保稳定的谷底开关直至第6个谷底，然后转换到频率折返模式以降低开关损耗。随着负载进一步降低，NCP1345进入跳周期模式以管理功率传输。 为确保转换器的可靠性，NCP1345实现了多项关键保护功能，如内部欠压检测、无论输入电压如何的最大输出电流限制、通过专用引脚实现的锁存过压和支持NTC的过温保护，以及线路断开检测功能，可在线路断开时安全地对X2电容放电。

• 集成带欠压检测的高压启动电路
• 集成X2电容放电功能
• 8 V至38 V的宽VCCL范围
• 用于连接高压辅助绕组的150 V VCCH引脚
• 36.5 V VCC过压保护
• 基于初级侧的恒定输出电流限制
• 用于检测绕组短路的异常过流故障保护
• 内部温度关断
• 带谷底锁定的谷底开关操作，实现无噪声运行
• 快速频率折返，快速降低开关频率
• 带输出电压补偿的跳周期模式
• 最小化空载功耗
• 频率抖动，降低EMI特性
• 锁存或自动恢复过载保护
• 可调过功率保护
• 固定/可调最大频率钳位
• 用于严重故障情况的故障引脚，兼容NTC实现过温保护
