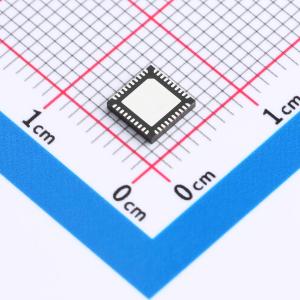

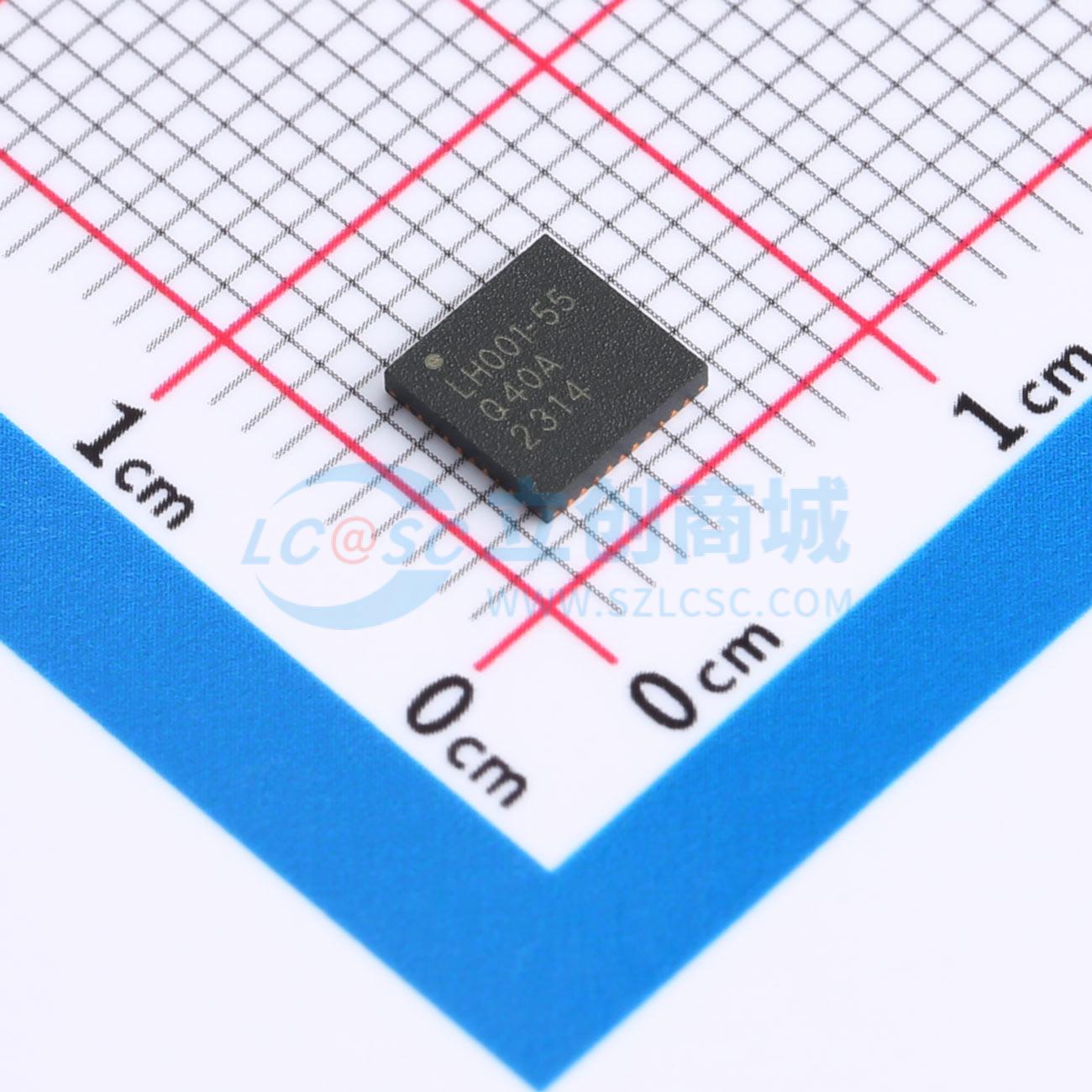

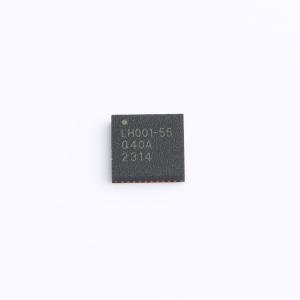

温馨提醒：图片仅供参考，商品以实物为准
LH001-55Q40AR2
集成PGA功能和内部基准的24-位模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LH001-55 是一款低噪声 24 位 Σ-△ ADC，提供完整的高分辨率测量解决方案。集成多路选择 MUX 和增益可调 PGA，可灵活处理差分或单端信号。可编程滤波器允许用户在分辨率和输出速率之间做最优的选择。
- 品牌名称
- Legendsemi(领慧立芯)
- 商品型号
- LH001-55Q40AR2
- 商品编号
- C17702088
- 商品封装
- QFN-40-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 通道数 | 4 | |
| 工作电压 | 2.4V~3.6V；1.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 2.048MHz；1.94MHz~2.25MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 25ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 200nA |
商品概述
LH001 - 55 是一款低噪声 24 位 Σ - △ ADC，提供完整的高分辨率测量解决方案。集成多路选择 MUX 和增益可调 PGA，可灵活处理差分或单端信号。可编程滤波器允许用户在分辨率和输出速率之间做最优的选择。芯片内部集成了可编程激励电流源以及温度传感器。同时集成了 12 位电压输出型 DAC。4 - 线 SPI 接口，支持菊花链扩展多路 ADC 实现同时采样
商品特性
- 低噪声可编程增益放大器（PGA）和高分辨率 24 位模数转换器（ADC）
- 可编程增益：1/2/3/4/6/8/12/24/48
- 4 路差分输入或者 8 路单端输入
- 支持增益误差、失调误差自校准
- 最大积分非线性：13 PPM/FS
- 可编程输出速率：2.5SPS - 30kSPS
- 连续采样模式：525μA
- 待机电流：0.2μA
- 12 位电压输出型数模转换器（DAC）
- 输出范围：0 ~ 2.5V
- 支持最大电阻负载 1kΩ，电容负载 200pF
- 集成温度传感器
- TIA 跨阻放大器
- 集成两路可编程激励电流源：100nA/50μA/100μA/250μA/500μA/750μA/1mA
- 内置低温漂参考源：25ppm/℃
- 内置振荡器
- 电源：模拟：2.4V 至 3.6V；数字：1.7V 至 3.6V
- 4 线 SPI 接口
- 工作温度范围：-40℃ ~ +125℃
- 封装：5mm x 5mm QFN40
应用领域
- 电桥变送器
- 便携式设备
- 电池监测
- 工业测温
- 工厂自动化过程控制
