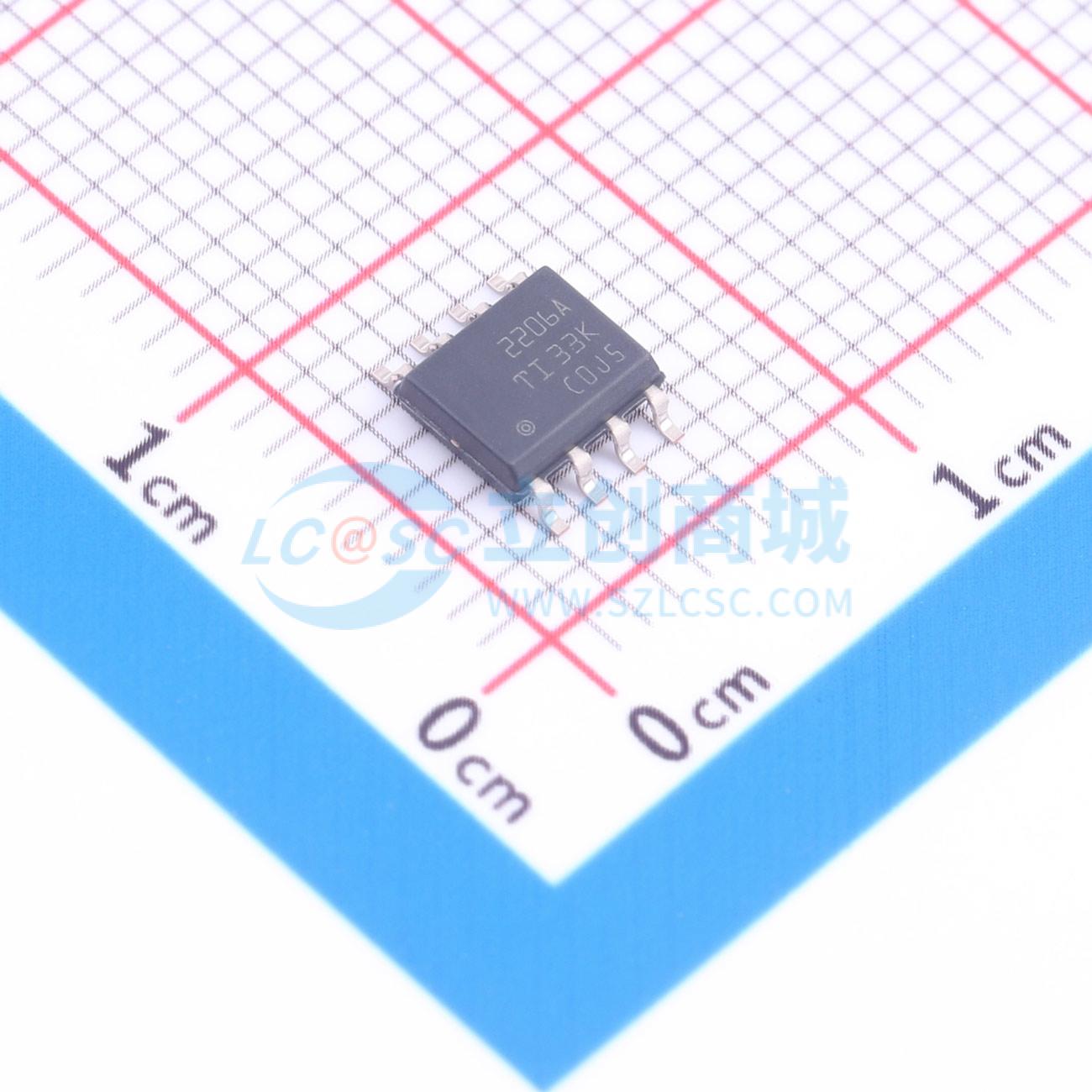

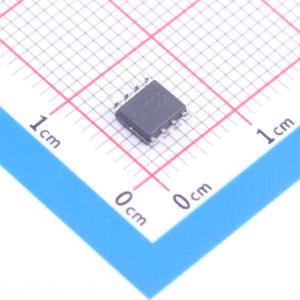

温馨提醒：图片仅供参考，商品以实物为准
OPA2206ADR
OPA2206ADR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2206ADR
- 商品编号
- C17702090
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3.6MHz | |
| 输入失调电压(Vos) | 25uV | |
| 输入失调电压温漂(Vos TC) | 80nV/℃ | |
| 压摆率(SR) | 4V/us | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电流(Ios) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 124dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 240uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.5V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2.25V；2.25V~18V | |
| 功能特性 | - |
商品概述
OPA206、OPA2206 和 OPA4206（OPAx206）是行业标准 OPAx277 系列的下一代产品，增加了输入过压保护功能。这些具有超级β输入的精密双极 e-trim™运算放大器采用德州仪器（TI）的专有微调技术，实现了±4 μV（典型值）的输入失调电压和±0.08 μV/°C（典型值）的输入失调电压漂移。当输入信号超出电源范围时，输入过压保护功能启动，可保护放大器承受超出任一电源电压达 40 V 的电压。此功能无需外部电路来防止放大器损坏，从而减小了尺寸并降低了成本。
OPAx206 在仅 220 μA（典型值）的电流下实现了 3.6 MHz 的速度与功耗比。这些器件在 1 kHz 时还实现了仅 8 nV/√Hz 的低电压噪声密度。OPAx206 的超级β输入具有非常低的 100 pA（典型值）输入偏置电流和 110 fA/√Hz 的电流噪声密度。
OPAx206 的高性能使其成为需要高精度和低功耗的系统的理想选择，例如可编程逻辑控制器中的高密度模拟输入模块、现场和便携式仪器系统以及源测量单元。OPA205 和 OPA2205 是相关器件，具有相同的运算放大器核心，但没有输入保护功能，但具有改进的宽带噪声（7.2 nV/√Hz）。
商品特性
- 集成输入过压保护，可承受超出电源电压±40 V
- e-trim™运算放大器性能
- 低失调电压：25 μV（最大值）
- 低失调电压漂移：±0.5 μV/°C（最大值）
- 超级β输入
- 输入偏置电流：500 pA（最大值）
- 输入电流噪声：110 fA/√Hz
- 低噪声
- 0.1 Hz 至 10 Hz：0.2 μVₚ₋ₚ
- 电压噪声：8 nV/√Hz
- AOL、CMRR 和 PSRR：> 124 dB（全温度范围）
- 增益带宽积：3.6 MHz
- 低静态电流：240 μA（最大值）
- 压摆率：4 V/μs
- 过载功率限制器
- 轨到轨输出
- EMI 和 RFI 滤波输入
- 宽电源范围：4.5 V 至 36 V
- 温度范围：-40°C 至 +125°C
应用领域
- 模拟输入模块
- 混合模块（AI、AO、DI、DO）
- 实验室和现场仪器
- 源测量单元（SMU）
- 数字万用表（DMM）
- 列车控制和管理
- 串式逆变器
- 数据采集（DAQ）
