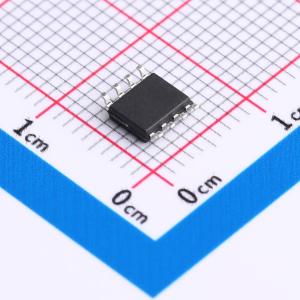

温馨提醒：图片仅供参考，商品以实物为准

AP3842CMTR-E1

高性能量流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：为离线和DC-DC转换器应用优化，所需外部组件最少。具有带低启动电流的欠压锁定（UVLO）电路。经过微调的振荡器，用于精确的占空比控制。电流检测比较器，提供最大电流限制。应用：离线转换器。 DC-DC转换器
品牌名称: DIODES(美台)
商品型号: AP3842CMTR-E1
商品编号: C176973
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.181克(g)

商品参数

商品概述

AP3842C/3C/4C/5C 是高性能固定频率电流模式 PWM 控制器系列。这些集成电路针对离线和 DC-DC 转换器应用进行了优化，所需外部元件最少。它们具有低启动电流的欠压锁定 (UVLO) 电路、用于精确占空比控制的微调振荡器、提供最大电流限制的电流检测比较器，以及用于增加输出电流的图腾柱输出级。此外，这些 IC 还具备针对过温、过流和最大输出功率的精确保护功能。 AP3842C 和 AP3844C 的欠压锁定 (UVLO) 阈值为 16V（开启）和 10V（关闭）；AP3843C 和 AP3845C 的相应阈值为 8.4V（开启）和 7.6V（关闭）。 AP3842C 和 AP3843C 可接近 100% 占空比运行；AP3844C 和 AP3845C 可在 0 至 50% 占空比范围内运行。这些 IC 提供 SOIC-8 和 DIP-8 封装。

商品特性

低启动电流：50μA
强大的 V_REF 线路/负载调节能力
低线路调节率：4mV
低负载调节率：4mV
全温度范围内参考电压高稳定性：0.2mV/℃
工作频率高达 500kHz
全温度范围内 PWM 频率高稳定性：2.5%
全电源电压范围内 PWM 频率高稳定性：0.2%
带迟滞的精确过温保护
带迟滞的欠压锁定 (UVLO)

应用领域

离线转换器
DC-DC 转换器
电压适配器
CRT 显示器电源
台式机电源
DVD/机顶盒电源

数据手册PDF

放大查看下载PDF

优惠活动

6.9折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	-
	开关频率	500kHz
	输出电流	1A
	耗散功率(Pd)	1W

	属性	参数值
	最大占空比	100%
	晶体管耐压	-
	拓扑结构	降压式
	特性	过流保护(OCP)
	工作温度	-40℃~+85℃@(Tj)
