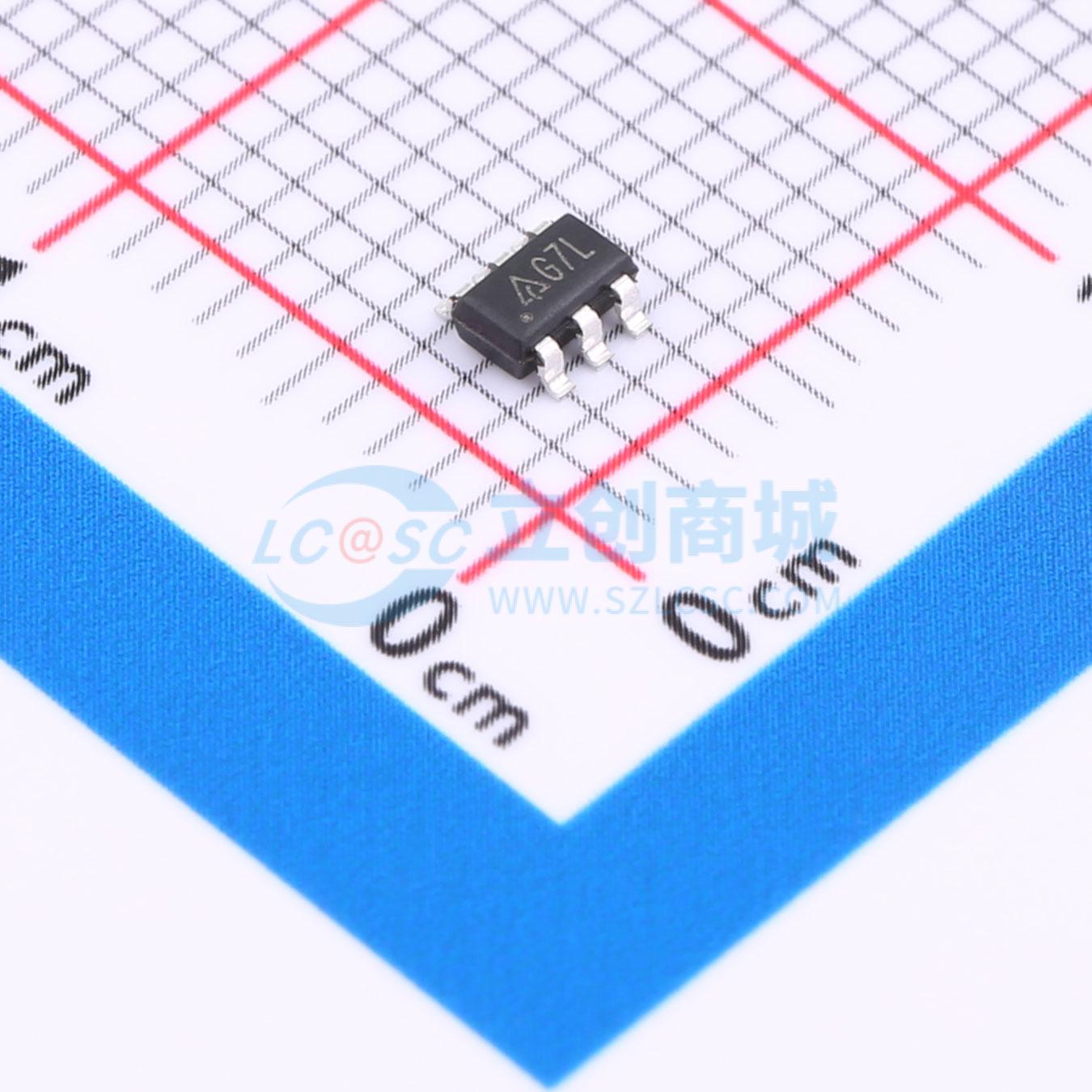

AP4306AKTR-AG1

AP4306 是一种高度集成的解决方案，适用于恒压/恒流模式开关电源应用。它包含一个1.21V电压参考、一个用于电流检测电路的低压参考以及两个运算放大器。1.21V电压参考与一个运算放大器结合使用，可作为适配器和电池充电器的理想电压控制器。低压参考与另一个运算放大器结合使用，可作为输出低端电流检测的理想电流限制器。AP4306在功能和电气特性上与AP4305完全兼容，除了其电流控制环路的参考电压较低，因此在低功耗充电器等开关电源应用中，AP4306相比AP4305可以实现更高的功率效率。AP4306采用SOT26封装。

• 恒压和恒流控制
• 精密内部电压基准
• 外部元件数量少
• 易于补偿
• 低电源电流：0.5mA
• 电流控制环路基准：
  • A版本：70mV
  • B版本：100mV
  • C版本：150mV
• 工作温度范围：-40至+105°C
• 工作电源电压：2.5V至18V
• 完全无铅且完全符合RoHS标准（注1和2）
• 无卤素和无锑。“绿色”器件（注3）

• 适配器
• 电池充电器
