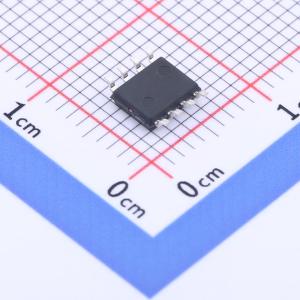

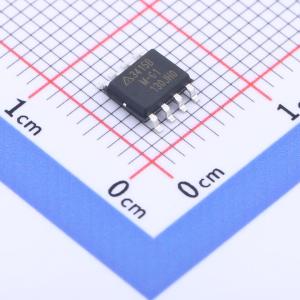

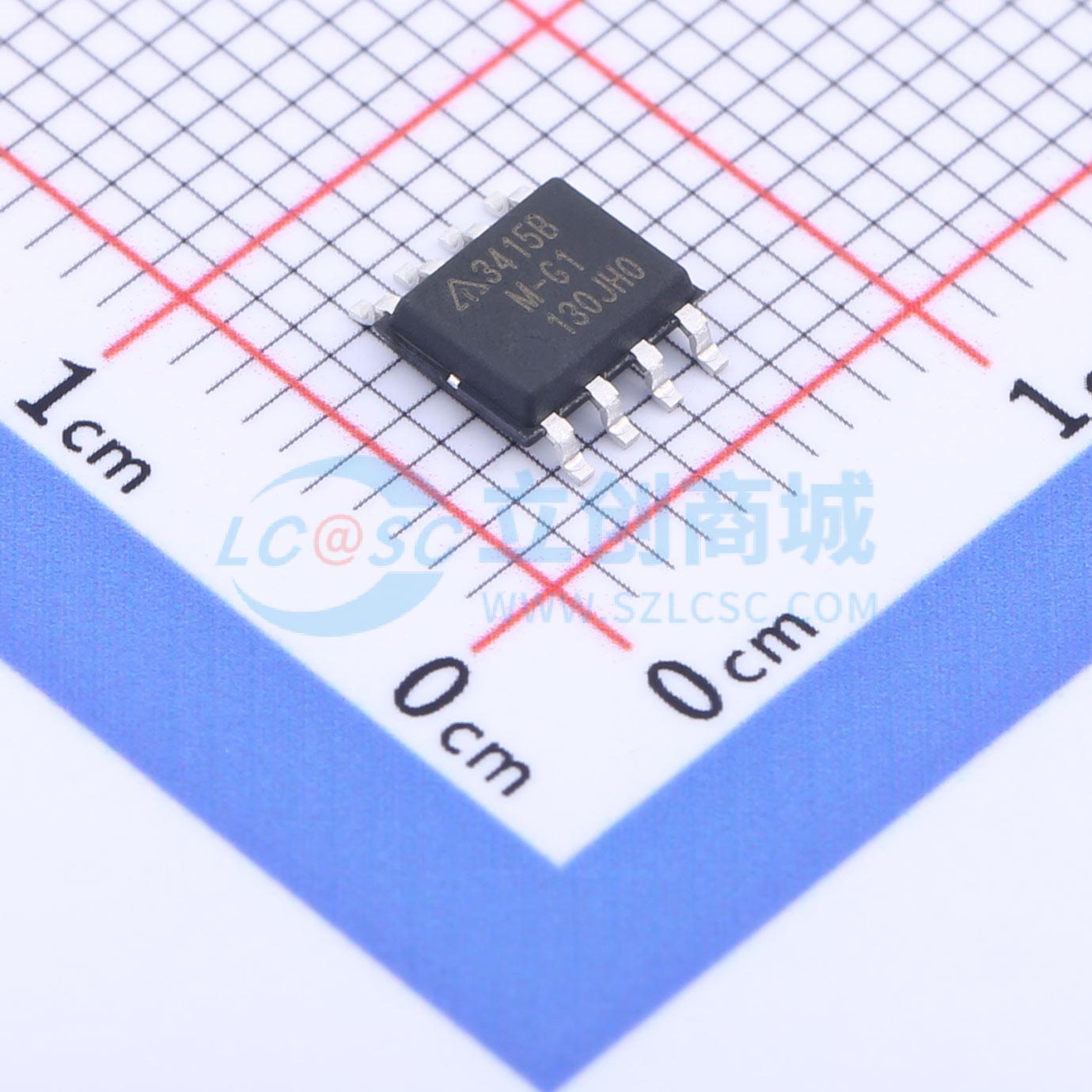

APR3415BMTR-G1

APR3415B次级侧同步整流控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: APR3415B是一款次级侧组合IC，它将一个N沟道MOSFET和一个专为不连续导通模式（DCM）工作下的同步整流（SR）设计的驱动电路集成在一起。它还集成了用于初级侧控制系统的输出电压检测功能。该N沟道MOSFET针对低栅极电荷、低导通电阻RDS(ON)、快速开关速度和体二极管反向恢复性能进行了优化。同步整流可有效降低次级侧整流器的功耗，并提供高性能解决方案。通过检测MOSFET的漏源电压，APR3415B可以用较少的外部元件输出理想的驱动信号。它能为5V输出电压应用提供高性能解决方案。与AP4341一样，当输出电压低于某个阈值时，APR3415B会检测输出电压并提供周期性信号。通过对次级侧电压的快速响应，APR3415B可以有效改善初级侧控制系统的瞬态性能。APR3415B采用SO - 8封装。
品牌名称: DIODES(美台)
商品型号: APR3415BMTR-G1
商品编号: C176992
商品封装: SO-8
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

APR3415B是一款次级侧组合IC，它将一个N沟道MOSFET和一个专为不连续导通模式（DCM）工作下的同步整流（SR）设计的驱动电路集成在一起。它还集成了用于初级侧控制系统的输出电压检测功能。该N沟道MOSFET针对低栅极电荷、低导通电阻RDS(ON)、快速开关速度和体二极管反向恢复性能进行了优化。同步整流可有效降低次级侧整流器的功耗，并提供高性能解决方案。通过检测MOSFET的漏源电压，APR3415B可以用较少的外部元件输出理想的驱动信号。它能为5V输出电压应用提供高性能解决方案。与AP4341一样，当输出电压低于某个阈值时，APR3415B会检测输出电压并提供周期性信号。通过对次级侧电压的快速响应，APR3415B可以有效改善初级侧控制系统的瞬态性能。 APR3415B采用SO - 8封装。

商品特性

适用于DCM工作模式反激式变换器的同步整流
消除谐振环干扰
快速检测电源电压
最少的外部元件
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

用于手机/无绳电话、ADSL调制解调器、MP3和其他便携式设备的适配器/充电器
备用电源和辅助电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	3.3V~6V
	开关频率	-
	输出电流	-
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	8%
	晶体管耐压	50V
	拓扑结构	反激式
	特性	过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+85℃@(Tj)
	工作模式	DCM
