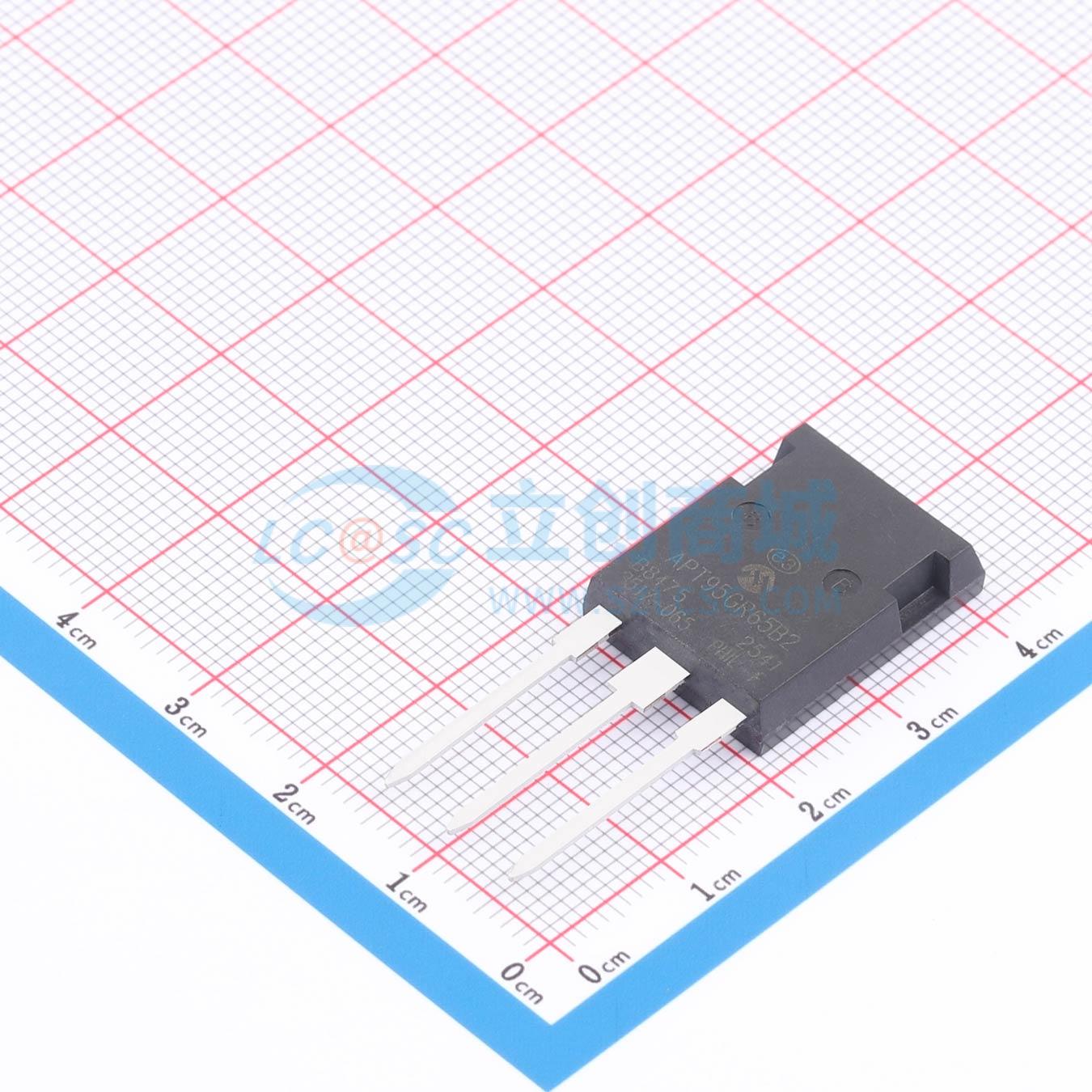

温馨提醒：图片仅供参考，商品以实物为准
APT95GR65B2
APT95GR65B2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- APT95GR65B2
- 商品编号
- C17684313
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 9.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 892W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 208A | |
| 集电极脉冲电流(Icm) | 400A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.4V | |
| 栅极阈值电压(Vge(th)) | 6.5V | |
| 栅极电荷量(Qg) | 420nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.91nF | |
| 输出电容(Coes) | 1.15nF | |
| 反向传输电容(Cres) | 565pF | |
| 开启延迟时间(Td(on)) | 29ns | |
| 关断延迟时间(Td(off)) | 226ns | |
| 导通损耗(Eon) | 4.73mJ | |
| 关断损耗(Eoff) | 4.12mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
超快速650V非穿通型绝缘栅双极晶体管（NPT - IGBT）产品系列是IGBT的最新一代产品，针对出色的耐用性以及导通损耗和开关损耗之间的最佳平衡进行了优化。
商品特性
- 低饱和电压
- 短路耐受额定值
- 低尾电流
- 高频开关
- 符合RoHS标准
- 超低泄漏电流
应用领域
适用于诸如感应加热（IH）、电机控制、通用逆变器和不间断电源（UPS）等应用。
