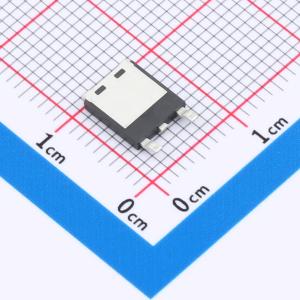

温馨提醒：图片仅供参考，商品以实物为准

VS-4EVH02-M3/I

200V 4A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 先进的超快恢复整流器,在正向压降和超快恢复时间方面具有优化的性能。平面结构和铂掺杂寿命控制保证了最佳的整体性能、耐用性和可靠性。这些器件适用于开关电源逆变器AC/DC部分的PFC升压级,或作为续流二极管。其极其优化的存储电荷和低恢复电流可最大限度地减少开关损耗,并减少开关元件和缓冲器的过耗。
品牌名称: VISHAY(威世)
商品型号: VS-4EVH02-M3/I
商品编号: C17560334
商品封装: TO-252-3
包装方式: 编带
商品毛重: 0.2586克(g)

商品参数

商品概述

采用先进技术的超快速恢复整流器，在正向电压降和超快速恢复时间方面具有优化性能。平面结构和铂掺杂寿命控制确保了最佳的整体性能、坚固性和可靠性。这些器件适用于开关电源逆变器AC/DC部分的PFC升压阶段，或作为续流二极管。其经过极度优化的存储电荷和低恢复电流可将开关损耗降至最低，并减少开关元件和缓冲器的过度损耗。

商品特性

超快速恢复时间
最高工作结温175℃
低正向电压降，降低Qrr并实现软恢复
低泄漏电流
超薄外形 - 典型高度1.3mm
适合自动贴片
采用聚酰亚胺钝化工艺，达到高可靠性标准
符合J-STD-020的MSL 1级标准，LF最高峰值260℃
符合JESD 201 2类晶须测试

应用领域

开关电源逆变器AC/DC部分的PFC升压阶段、续流二极管

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	开关二极管
	二极管配置	1个独立式
	耗散功率(Pd)	-
	整流电流	4A
	直流反向耐压(Vr)	200V

	属性	参数值
	正向压降(Vf)	1V@4A
	非重复峰值浪涌电流 (Ifsm)	100A
	反向电流(Ir)	3uA
	反向恢复时间(Trr)	25ns
	工作结温范围	-55℃~+175℃
