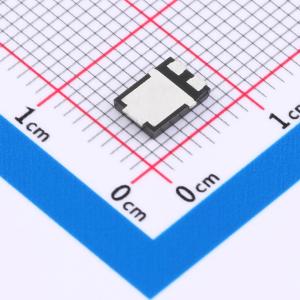

温馨提醒：图片仅供参考，商品以实物为准
VS-6ESH01HM3/86A
100V 6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有前沿技术的超快速恢复整流器，专为优化正向压降和超快速恢复时间性能而设计。平面结构和铂掺杂寿命控制保证了最佳的整体性能、耐用性和可靠性。极低的存储电荷和低恢复电流可最大程度地减少开关损耗，并降低开关元件的功耗。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-6ESH01HM3/86A
- 商品编号
- C17563559
- 商品封装
- TO-277A
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 6A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 940mV@6A | |
| 非重复峰值浪涌电流 (Ifsm) | 150A | |
| 反向电流(Ir) | 2uA@100V | |
| 反向恢复时间(Trr) | 22ns | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
采用先进技术的超快速恢复整流器，专门针对正向压降和超快速恢复时间进行了优化设计。其平面结构和铂掺杂寿命控制确保了最佳的整体性能、耐用性和可靠性。这些器件可作为高频整流器和续流二极管，用于缓冲、升压、照明、压电喷射等领域。极其优化的存储电荷和低恢复电流可将开关损耗降至最低，并减少开关元件的功耗。
商品特性
- 超快速恢复时间，降低反向恢复电荷Qrr，并实现软恢复
- 最高工作结温达175°C
- 适用于输出和缓冲操作
- 正向压降低
- 漏电流低
- 符合MSL 1级标准，按J - STD - 020，LF最高峰值为260°C
- 通过AEC - Q101认证，符合JESD 201 2类晶须测试
应用领域
缓冲、升压、照明、压电喷射、高频整流
