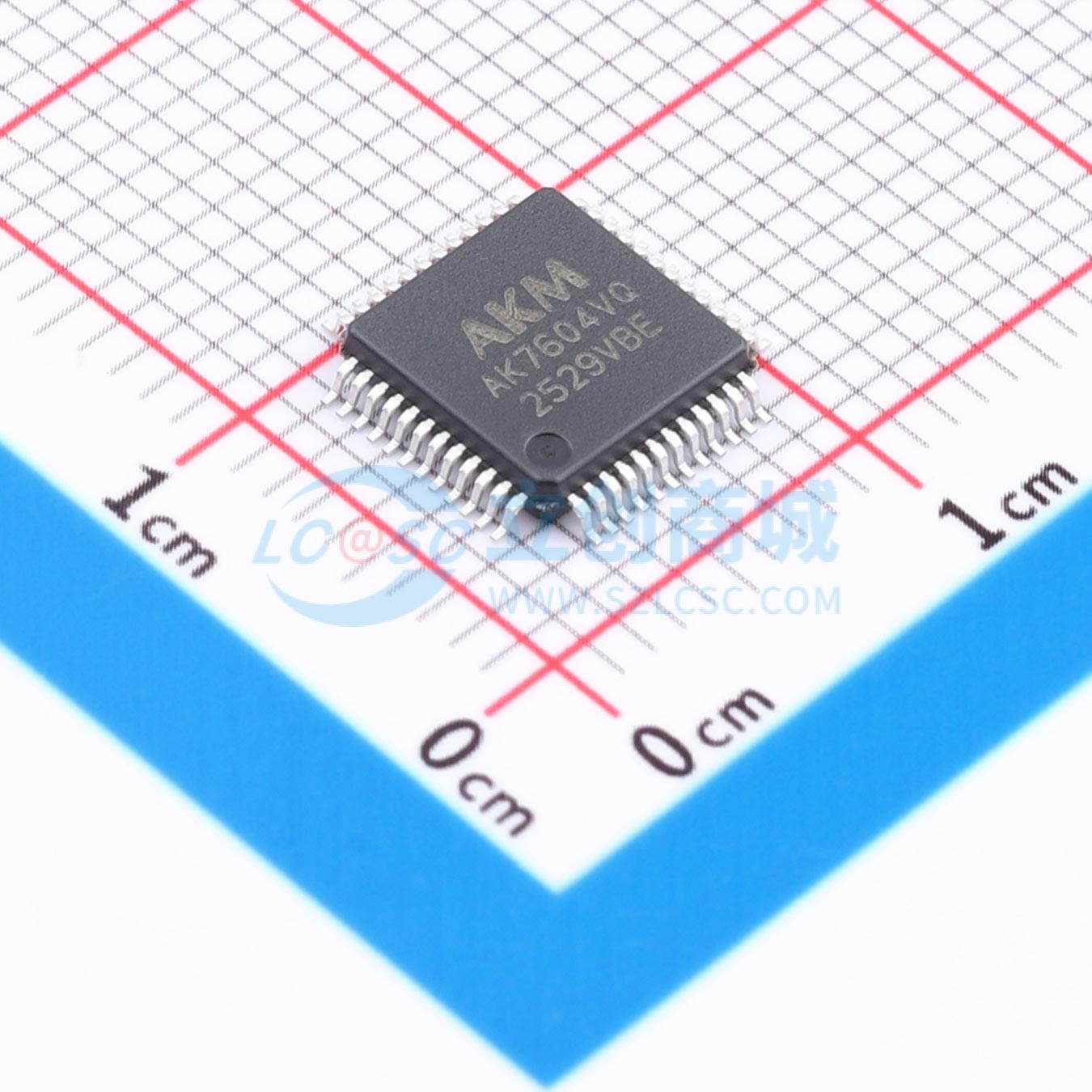

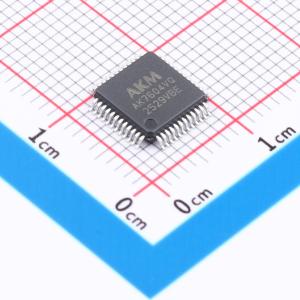

AK7604VQ

AK7604是一款高度集成的数字信号处理器，包括一个带输入选择器的24位立体声ADC、三个24位立体声DAC、四个支持最高192kHz采样频率的立体声采样率转换器以及一个音频DSP。音频DSP具有2560步/采样频率（当采样频率为48kHz时）的并行处理能力，可根据用户需求进行自由编程。AK7604采用48引脚LQFP封装。

• 音频DSP：
  • 字长：28位（支持简单浮点运算）
  • 指令周期：最大8.1ns（当采样频率为48kHz时为2560采样频率）
  • 乘法器：24×24→48位（支持双精度运算）
  • 除法器：24/24→24位（浮点归一化功能）
  • 算术逻辑单元：64位算术运算（有16位溢出余量）
  • 程序RAM：1024字×36位
  • 系数RAM：1024字×24位
  • 数据RAM：6144字×28位
• ADC：带输入选择器的24位立体声ADC
  • 采样频率：fs = 8kHz ~ 96kHz
  • 输入选择器：差分立体声输入、单端输入或带模拟增益放大器的伪差分输入×1、单端立体声输入×2
  • 通道独立模拟增益放大器（0~18dB（2dB步进）、18~36dB（3dB步进））
  • ADC特性信噪比：106dB（采样频率为48kHz，差分输入，模拟增益为0dB）
  • 通道独立数字音量控制（24dB ~ -103dB，0.5dB步进，静音）
  • 用于直流偏移消除的数字高通滤波器
  • 1Vrms输入满量程
  • 低噪声麦克风电源输出×2
• DAC：24位DAC
  • 2通道×3
  • 采样频率：fs = 8kHz ~ 96kHz
  • 单端输出
  • 1Vrms输出
  • DAC特性信噪比：108dB（采样频率为48kHz）
  • 通道独立数字音量控制（12dB ~ -115dB，0.5dB步进，静音）
• SRC：
  • 2通道×4
  • 输入采样频率FSI = 8kHz ~ 192kHz，输出采样频率FSO = 8kHz ~ 192kHz（FSO/FSI = 0.167 ~ 6.0）
• 数字接口：
  • 数字输入端口×4（支持TDM：1个端口）
  • 数字输出端口×3（支持TDM：1个端口）
  • 独立的左右时钟/位时钟端口×3
  • 数据格式：MSB 32、24位/LSB 24、20、16位/I²S/PCM短帧/PCM长帧
  • TDM输入/输出模式（最大：8通道/256采样频率，采样频率为96kHz）
• PLL电路
• μP接口：SPI（最大6MHz）/I²C（400kHz快速模式）
• 电源：
  • 模拟电源：AVDD：3.0V ~ 3.6V（典型值3.3V）
  • 数字电源：LVDD：3.0V ~ 3.6V（典型值3.3V）（3.3V→1.2V内部稳压器）
  • I/F VDD33：3.0V ~ 3.6V（典型值3.3V）
  • TVDD：1.7V ~ 3.6V（典型值3.3V）
• 工作温度范围：-40 ~ 85°C
• 封装：48引脚LQFP（7mm×7mm，0.5mm间距）
