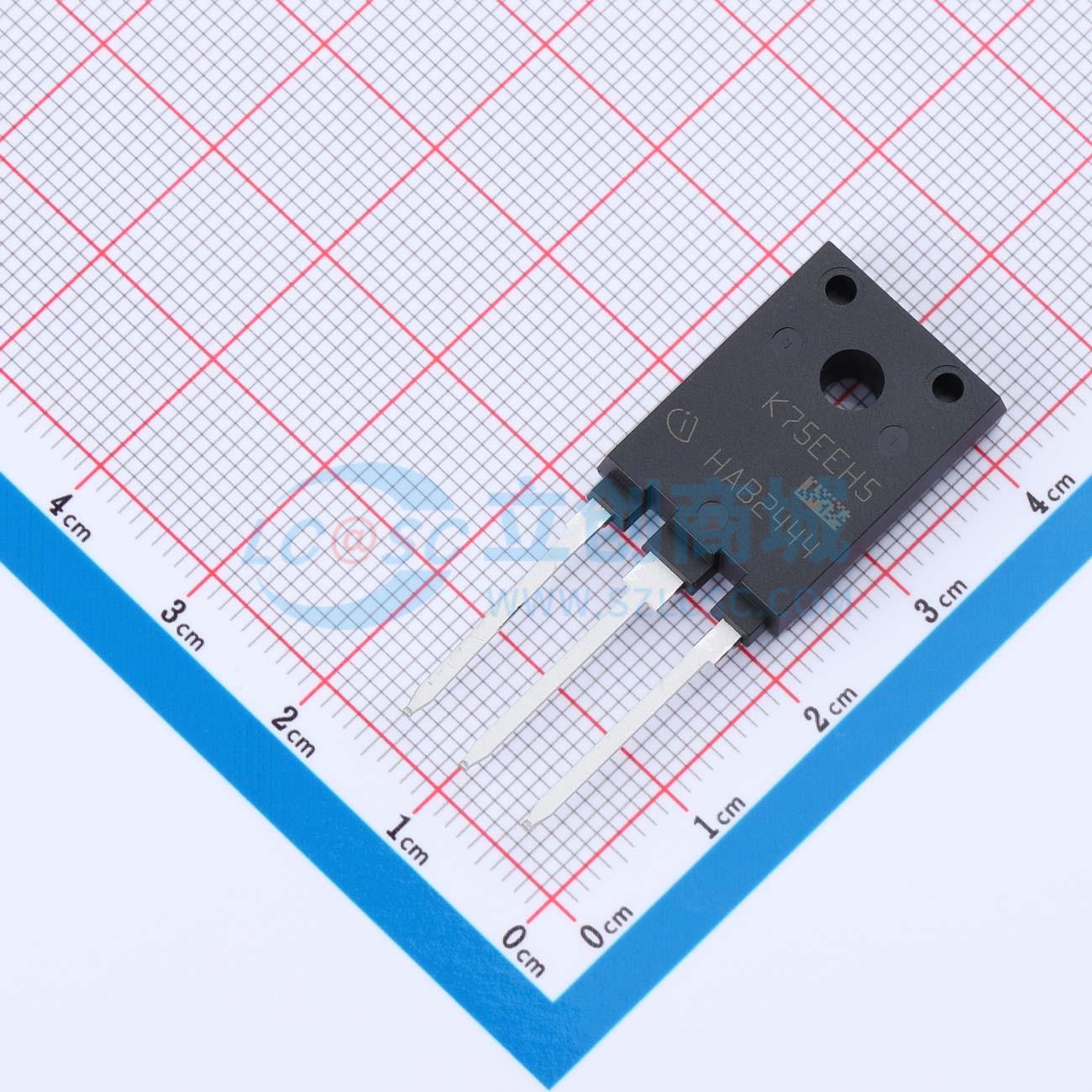

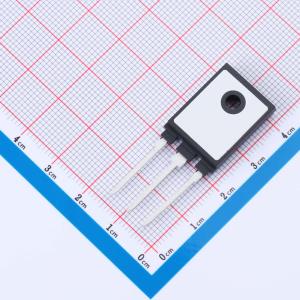

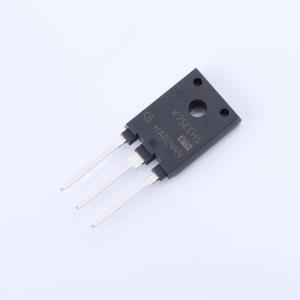

温馨提醒：图片仅供参考，商品以实物为准
IKFW75N65EH5XKSA1
650V 80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKFW75N65EH5XKSA1
- 商品编号
- C17447193
- 商品封装
- HSIP247-3
- 包装方式
- 管装
- 商品毛重
- 9.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 148W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 栅极阈值电压(Vge(th)) | 2.1V@15V,60A |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 144nC | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 206ns | |
| 导通损耗(Eon) | 1.8mJ | |
| 反向恢复时间(Trr) | 75ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品概述
采用TRENCHSTOPTM-5技术的高速5代IGBT，与快速软恢复反并联二极管RAPID 1共封装。
商品特性
- 在硬开关和谐振拓扑中提供最佳效率
- 可直接替换上一代IGBT
- 650V击穿电压
- 低栅极电荷 QG
- 非常柔软、快速恢复的反并联二极管
- 最高结温 175°C
- 2500VRMS电气隔离，50/60Hz，t=1min
- 100%测试隔离安装表面
- 无铅镀层；符合RoHS标准
应用领域
- 住宅和商用空调PFC
- 焊接转换器
- 中高频开关转换器
