温馨提醒：图片仅供参考，商品以实物为准

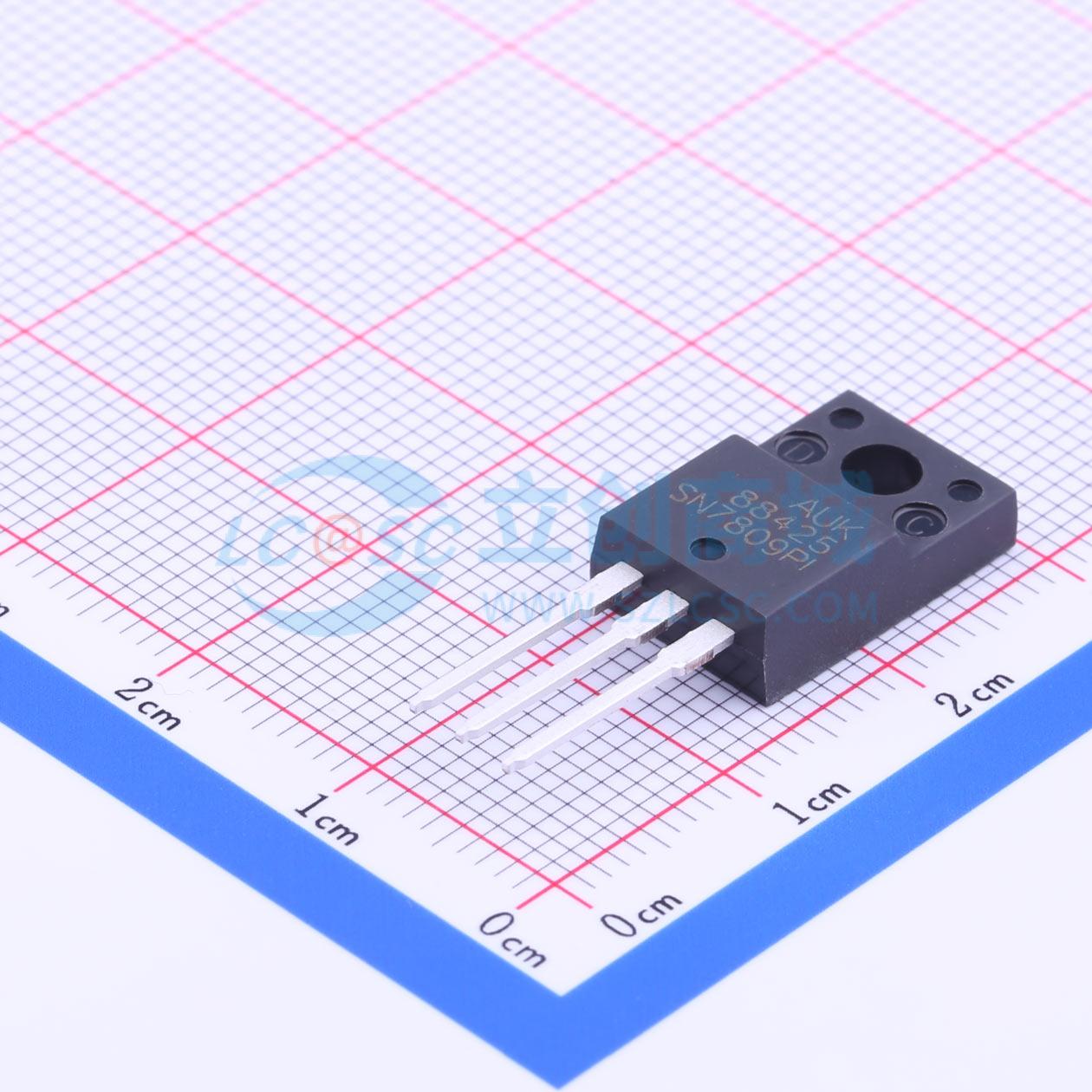

SN7809PI
输入35V 输出9V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN78xxx系列是三端正电压稳压器，可提供超过1A的输出电流，具备内部电流限制、热关断和安全区保护功能。这些稳压器适用于广泛的应用场景。尽管它们只是固定电压稳压器，但SN78xxx系列可与外部元件配合使用，以获得可调电压和电流
- 商品型号
- SN7809PI
- 商品编号
- C174360
- 商品封装
- TO-220F-3L
- 包装方式
- 管装
- 商品毛重
- 2.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 25V | |
| 输出电压 | 9V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 71dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 2V@(1A) | |
| 静态电流(Iq) | 5mA | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SN78xxx系列是三端正电压稳压器，可提供超过1A的输出电流，并具备内部限流、热关断和安全工作区保护功能。这些稳压器适用于广泛的应用场景。尽管它们只是固定电压稳压器，但SN78xxx系列可与外部元件配合使用，以获得可调电压和电流。
商品特性
- 输出电流高达1.0A
- 输出电压：5、6、8、9、10、12、15、18、24V
- 内置过压保护（OVP）、限流保护（CLP）电路
- 内置热关断（TSD）保护
- 输出晶体管安全工作区保护
- 超高静电放电（ESD）防护等级 [ 内置ESD保护单元 ] 机器模型（MM）：500V / 人体模型（HBM）：5KV
应用领域
- 消费和个人电子产品
- 开关电源（SMPS）后置稳压器 / 直流-直流模块
- 高效线性电源
