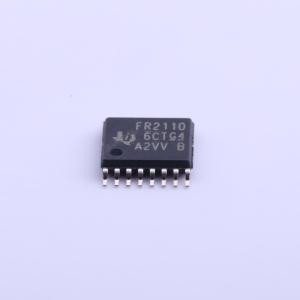

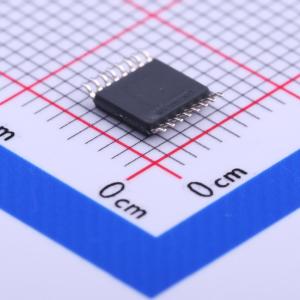

MSP430FR2110IPW16R

具有 2KB FRAM、1KB SRAM、比较器、10 位 ADC、UART/SPI 和计时器的 16MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430FR2110 具有 2KB FRAM、1KB SRAM、比较器、10 位 ADC、UART/SPI、计时器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430FR2110IPW16R
商品编号: C174367
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

MSP430FR2000 和 MSP430FR21xx 器件是超值系列传感产品组合的一部分。这款超低功耗，低成本的 MCU 系列提供从 0.5KB 至 4KB 内存大小的 FRAM 统一存储器，并具有多种封装选项，包括 3mm×3mm 的小型 VQFN 封装。该架构、FRAM 和集成外设与多种低功耗模式相结合，针对在便携式和电池供电传感应用中实现延长电池寿命进行了优化。

MSP430FR2000 和 MSP430FR21xx 系列 MCU 具有功能强大的 16 位 RISC CPU、16 位寄存器和一个有助于获得最大编码效率的常数发生器。数字控制振荡器 (DCO) 通常还可以让器件在不到 10µs 的时间内从低功耗模式唤醒至激活模式。此 MCU 的功能集可满足从电器电池组和电池监控到烟雾探测器和健身器材等应用的需求。

MSP 超低功耗 (ULP) FRAM 微控制器平台将独特的嵌入式 FRAM 和全面的超低功耗系统架构相结合，从而使系统设计人员在低能耗条件下提升性能。FRAM 技术将 RAM 的低能耗快速写入、灵活性和耐用性与闪存的非易失性相结合。

MSP430FR2000 和 MSP430FR21x 系列 MCU 由一款广泛的硬件和软件生态系统进行支持，提供参考设计和代码示例，协助用户快速开展设计。

商品特性

嵌入式微控制器 – 16 位精简指令集计算机 (RISC) 架构，高达 16MHz
宽电源电压范围（1.8V 至 3.6V）
经优化的低功耗模式（3V 时）
- 工作模式：120μA/MHz
- 待机 – LPM3.5（采用低功耗振荡器 (VLO)）：1μA
- 实时时钟 (RTC) 计数器（LPM3.5，采用 32768Hz 晶振）：1μA
- 关断 (LPM4.5)：34nA，无 SVS
高性能模拟
- 8 通道 10 位模数转换器 (ADC)
- 集成温度传感器
- 1.5V 内部基准电压
- 采样与保持 200ksps
- 增强型比较器 (eCOMP)
- 集成 6 位数模转换器 (DAC) 作为基准电压
- 可编程迟滞
- 可配置的高功率和低功率模式
低功耗铁电 RAM (FRAM)
- 高达 3.75KB 的非易失性存储器
- 内置错误修正码 (ECC)
- 可配置的写保护
- 对程序和常量数据统一进行存储
- 1015 写入周期持久性
- 抗辐射和非磁性
智能数字外设
- 一个具有 3 个捕捉/比较寄存器的 16 位定时器 (Timer_B3)
- 一个仅用作定时器的 16 位 RTC 定时器
- 16 位循环冗余校验器 (CRC)
增强型串行通信
- 增强型 USCI A (eUSCI_A) 支持通用异步收发器 (UART)、红外数据通讯 (IrDA) 和串行外设接口 (SPI)
时钟系统 (CS)
- 片上 32kHz RC 振荡器 (REFO)
- 带有锁频环 (FLL) 的片上 16MHz 数字控制振荡器 (DCO)
- 室温下的精度为 ±1% （具有片上基准）
- 片上超低频 10kHz 振荡器 (VLO)
- 片上高频调制振荡器 (MODOSC)
- 32kHz 外部晶振 (LFXT)
- 可编程 MCLK 预分频器（1 至 128）
- 通过可编程的预分频器（1、2、4 或 8）从 MCLK 获得的 SMCLK
通用输入/输出和引脚功能
- 12 个 I/O（采用 16 引脚封装）
- 8 个中断引脚（4 个引脚用于 P1，4 个引脚用于 P2）可将 MCU 从 LPM 模式下唤醒
- 所有 I/O 均为电容式触控 I/O
开发工具和软件
- 免费的专业开发环境
- 开发套件（MSP - TS430PW20、MSP‑EXP430FR2311 和 MSP‑EXP430FR4133）

应用领域

电器电池组中
烟雾和热量探测器
门窗传感器
照明传感器
电源监控
便携式个人护理电子仪器
健康与健身设备

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	2KB
	程序存储器类型	FRAM
	RAM容量	1KB

	属性	参数值
	EEPROM容量	-
	I/O数量	12
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
