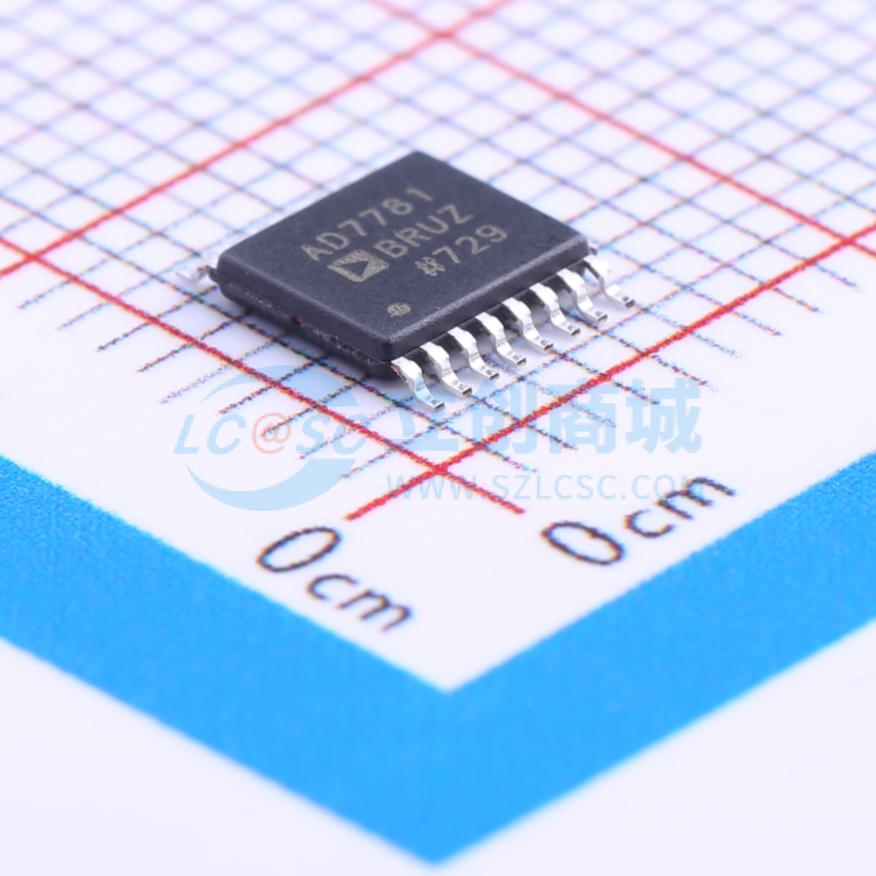

温馨提醒：图片仅供参考，商品以实物为准

AD7781BRUZ

20位、引脚可编程的超低功耗Σ−Δ型ADC

描述: AD7781是一个完整的低功耗前端解决方案，适用于桥式传感器产品，包括称重秤、应变片和压力传感器。它包含一个精密的低功耗20位Σ-ΔADC、一个片上低噪声可编程增益放大器（PGA）和一个片上振荡器。
品牌名称: ADI(亚德诺)
商品型号: AD7781BRUZ
商品编号: C174306
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

AD7781是一款完整的低功耗前端解决方案，适用于桥式传感器产品，包括称重秤、应变计和压力传感器。它包含一个精密、低功耗的20位Σ-Δ模数转换器（ADC）、一个片上低噪声可编程增益放大器（PGA）和一个片上振荡器。 AD7781仅消耗330 μA电流，特别适用于对功耗要求极低的便携式或电池供电产品。AD7781还具备掉电模式，允许用户在不进行转换时关闭桥式传感器的电源并使AD7781进入掉电状态，从而延长产品的电池续航时间。为方便使用，AD7781的所有功能均通过专用引脚进行控制。每次读取数据时，8个状态位会附加到20位的转换结果中。这些状态位包含一个模式序列，可用于确认串行传输的有效性。

商品特性

引脚可编程滤波器响应更新速率：10 Hz或16.7 Hz
引脚可编程仪表放大器增益
引脚可编程掉电和复位
状态功能
内部时钟振荡器
内部桥式电源掉电开关
典型电流：增益为1时为115 μA，增益为128时为330 μA
同时抑制50 Hz/60 Hz干扰
电源电压：2.7 V至5.25 V
工作温度范围：-40°C至+105°C
独立的接口电源
封装形式：14引脚窄体SOIC；16引脚TSSOP
两线串行接口（只读设备）
兼容SPI
SCLK引脚具备施密特触发器

应用领域

称重秤
压力测量
工业过程控制
便携式仪器

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	20位
	采样率	16.7Hz
	通道数	1

	属性	参数值
	工作电压	2.7V~5.25V
	接口类型	串行
	差分输入	-
	工作温度	-40℃~+105℃
