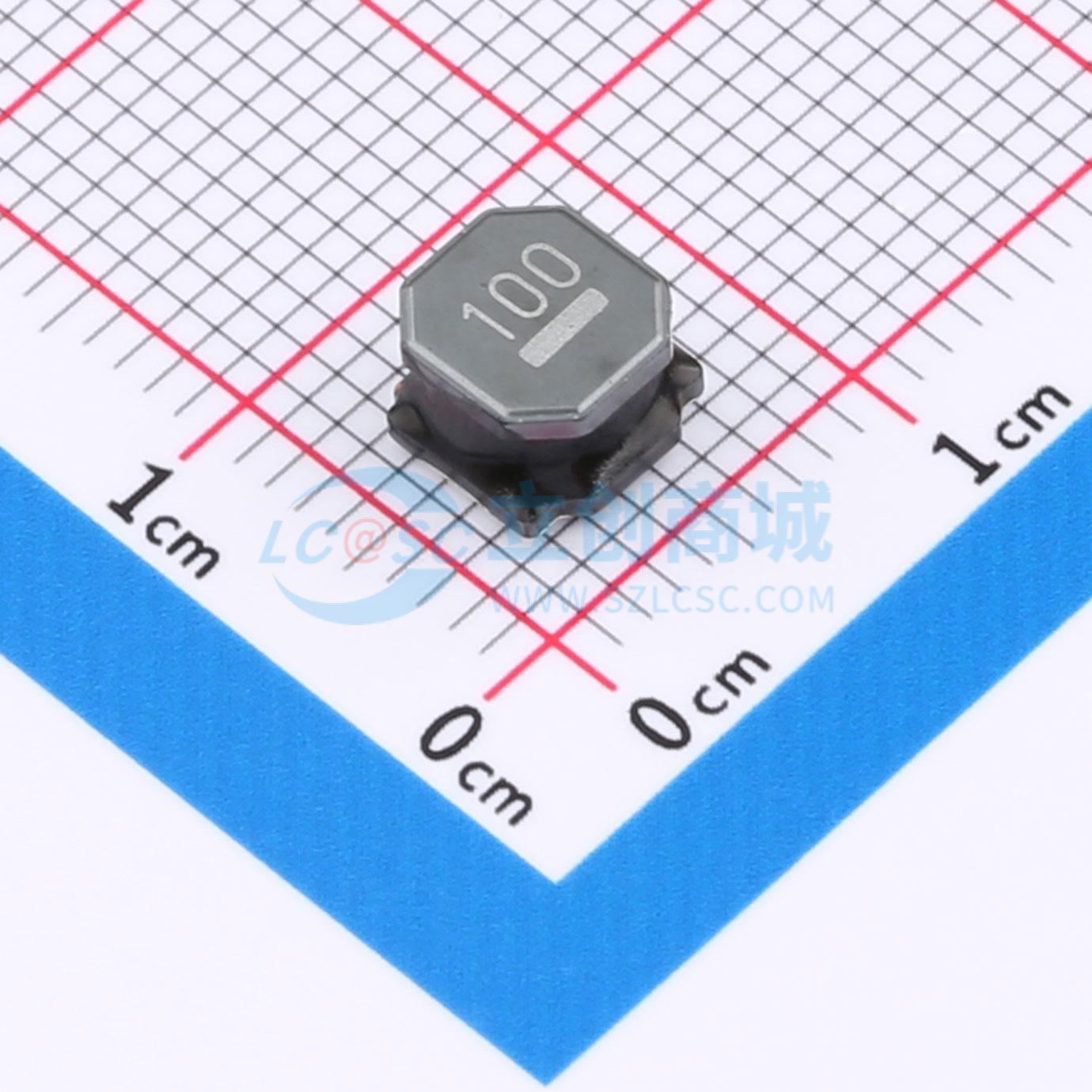

温馨提醒：图片仅供参考，商品以实物为准
NR6045T100M
10uH ±20% 3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 小型，超薄电感器 支持大电流 简单，独有的磁屏蔽结构 耐落下冲击的超强构造
- 品牌名称
- TAIYO YUDEN(太诱)
- 商品型号
- NR6045T100M
- 商品编号
- C174289
- 商品封装
- SMD,6x6mm
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电感 | |
| 电感值 | 10uH | |
| 精度 | ±20% | |
| 额定电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 饱和电流(Isat) | 3A | |
| 直流电阻(DCR) | 61.1mΩ | |
| 类型 | - | |
| 车规等级 | - |
| 电感值 | 10 uH ± 20 % |
| 外型尺寸 (mm) | 6.0x6.0 |
| 额定电流 (max) | 2.5 A |
| 直流重叠许容电流 (max) | 3 A |
| 温度上升许容电流 (max) | 2.5 A |
| 直流电阻 (max) | 61.1 mΩ |
| 直流电阻 (typ) | 47 mΩ |
| LQ测试频率 | 100 kHz |
| 自共振频率 (min) | 12 MHz |
| 使用温度范围 |
-25 to +120 ℃ (Including-self-generated heat) |
| 温度特性 (电感变化) | ± 20 % |
| 尺寸 (L) | 6.0 ±0.2 mm |
| 尺寸 (W) | 6.0 ±0.2 mm |
| 尺寸 (H) | Max 4.5 mm |
| 尺寸 (e) | 1.35 ±0.2 mm |
| 尺寸 (f) | 4.0 ±0.2 mm |
| 尺寸 (ΔI) | Typ 2.3 mm |
| RoHS2 Compliance (10 subst.) | Yes |
| REACH Compliance (181 subst.) | Yes |
| IEC62474 (Ver. D15.00) Compliance | Yes |
| Halogen Free | Yes |
| 适用焊接 方法 | Reflow |
优惠活动
购买数量
(1500个/圆盘，最小起订量 5 个)个
起订量：5 个1500个/圆盘
