温馨提醒：图片仅供参考，商品以实物为准

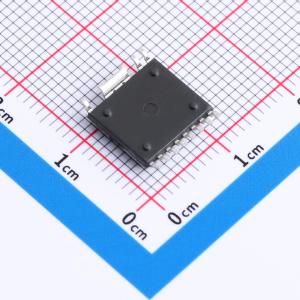

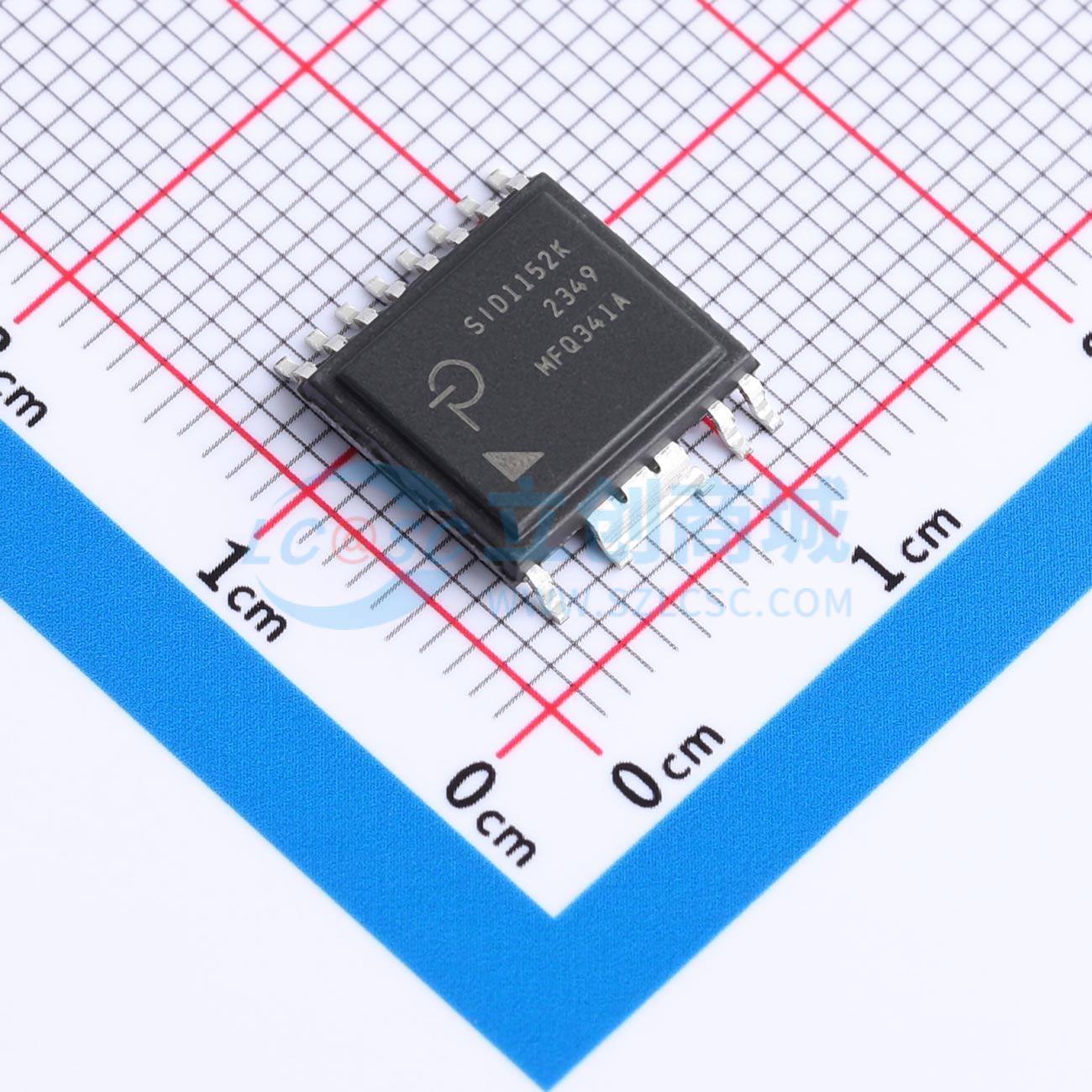

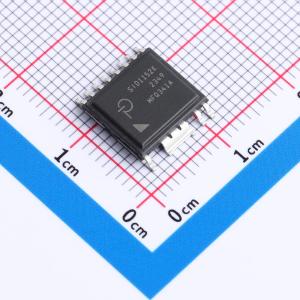

SID1152K
单通道IGBT/MOSFET栅极驱动器，提供高达8A峰值电流和加强型电流隔离
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- SID1152K
- 商品编号
- C17344281
- 商品封装
- SOP-R16B
- 包装方式
- 管装
- 商品毛重
- 4.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 5000V | |
| 负载类型 | MOSFET、IGBT | |
| 通道数 | 1 | |
| 输入侧工作电压 | 4.75V~5.25V | |
| 拉电流(IOH) | 5.2A | |
| 灌电流(IOL) | 4.8A | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 225ns | |
| 下降时间(tf) | 225ns | |
| 传播延迟 tpLH | 262ns | |
| 传播延迟 tpHL | 253ns | |
| 静态电流(Iq) | 11mA | |
| CMTI(kV/us) | 50kV/us | |
| 驱动侧工作电压 | 22V~28V | |
| 功能特性 | - |
应用领域
- 通用和伺服驱动
- UPS、太阳能、焊接逆变器和电源供应
