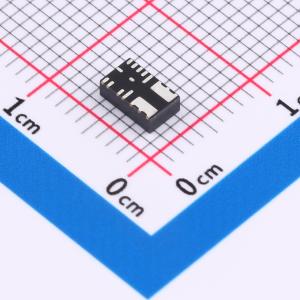

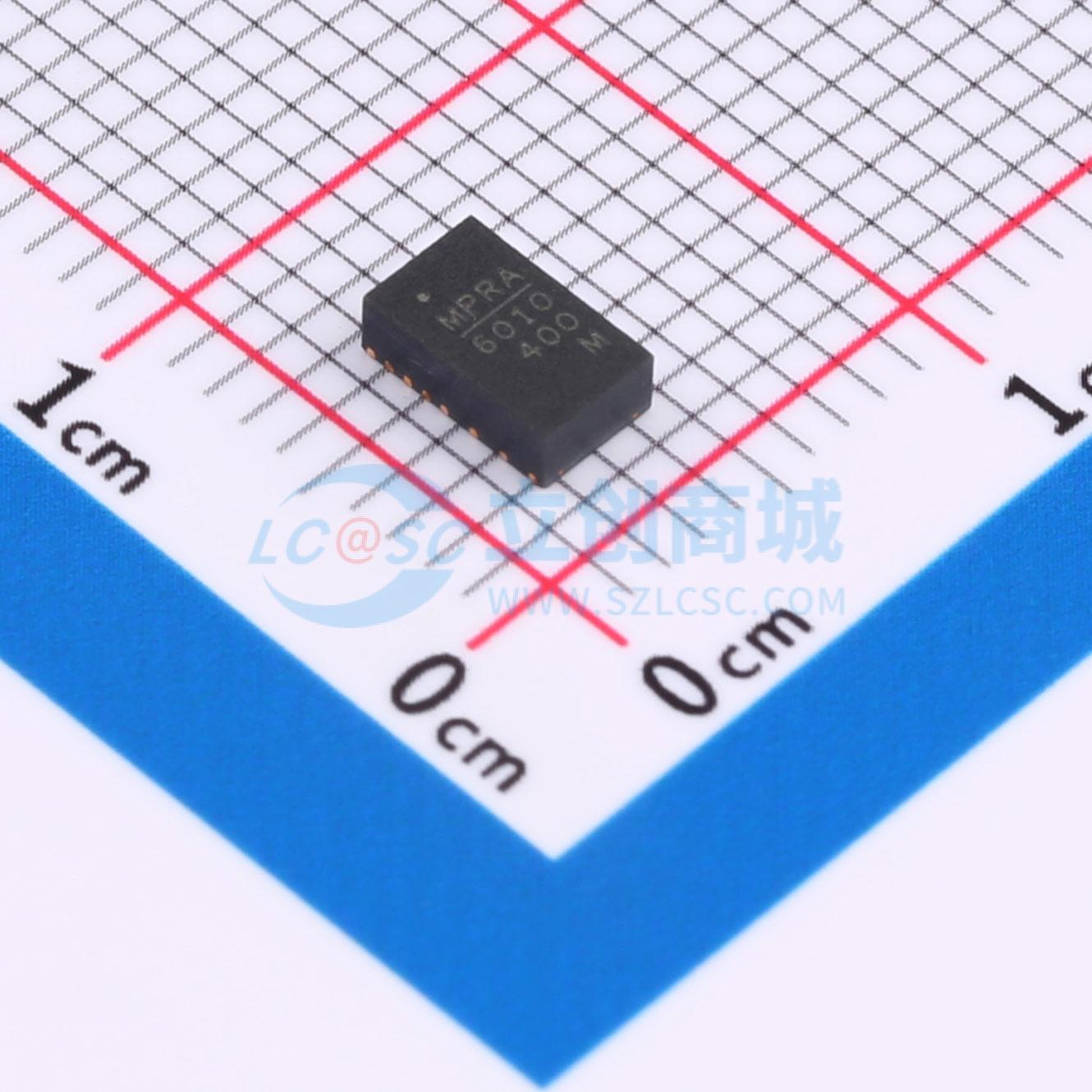

MPM6010GQV-AEC1-Z

36V、1.5A高效同步降压型集成电感LED驱动模块

SMT扩展库PCB免费打样

描述: 是一款同步整流降压 LED 驱动器，内置功率 MOSFET、电感和两个电容。提供了一种非常紧凑的解决方案，仅需四个外部组件，就能在很宽的输入电源范围内实现 1.5A 的连续输出电流，并具有出色的负载和线性调节能力。采用同步模式操作以实现高效率。消除了设计和制造风险，同时显著缩短了产品上市时间。具备完整的保护功能，包括过流保护 (OCP) 和热关断。采用节省空间的 QFN-17 (3mmx5mmx1.6mm) 封装。
品牌名称: MPS(芯源)
商品型号: MPM6010GQV-AEC1-Z
商品编号: C17344284
商品封装: QFN-17(3x5)
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

商品概述

MPM6010 是一款同步整流降压型 LED 驱动器，内置功率 MOSFET、电感和两个电容。MPM6010 提供了一种非常紧凑的解决方案，仅需四个外部元件，就能在较宽的输入电源范围内实现 1.5A 的连续输出电流，并具备出色的负载和线性调节能力。MPM6010 采用同步模式工作以实现高效率。 MPM6010 消除了设计和制造风险，同时显著缩短了产品上市时间。完整的保护功能包括过流保护 (OCP) 和热关断。 MPM6010 采用节省空间的 QFN - 17（3mmx5mmx1.6mm）封装。

商品特性

完整的开关模式电源
4V 至 36V 宽工作输入范围
85mΩ/50mΩ 低 RDS(ON) 内部功率 MOSFET
高效率同步模式工作
默认 2.2MHz 开关频率
PWM 调光（最小调光频率 100Hz）
强制连续导通模式 (CCM)
0.2V 参考电压
内部软启动
针对 LED 短路、开路和热关断的故障指示
采用谷值电流检测的过流保护 (OCP)
热关断
采用 QFN - 17（3mmx5mmx1.6mm）封装
具备可焊侧翼
符合 AEC - Q100 1 级标准

应用领域

汽车 LED 照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4V~36V
	开关频率	1.8MHz~2.6MHz
	通道数	1
	输出电压	-
	输出电流	1.5A

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
