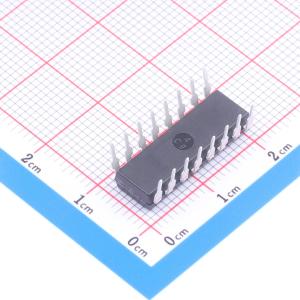

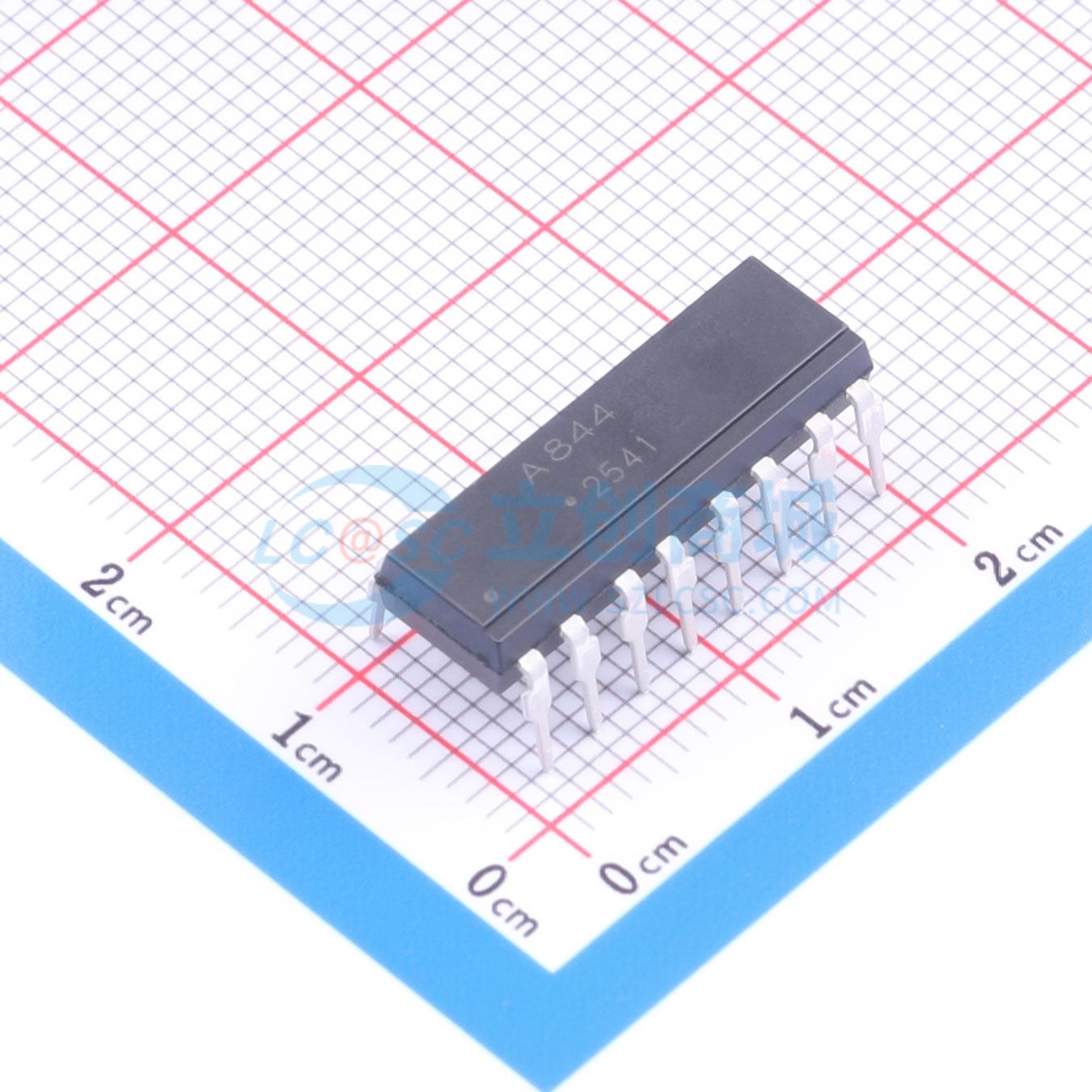

ACPL-844-000E

多通道全间距光电晶体管光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-844-000E
商品编号: C17338243
商品封装: DIP-16
包装方式: 管装
商品毛重: 2.71克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输出类型	光电三极管
	正向压降(Vf)	1.2V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	负载电压	70V
	输出通道数	4
	集射极饱和电压(VCE(sat))	100mV@20mA,1mA

	属性	参数值
	上升时间(tr)	4us
	下降时间	3us
	工作温度	-30℃~+100℃
	电流传输比(CTR)最小值	20%
	电流传输比(CTR)最大值/饱和值	300%
	总功耗(Pd)	200mW
	正向电流(If)	50mA
	功能特性	-

商品概述

博通ACPL - 824是一款交流输入双通道全间距光电晶体管光耦合器，包含四个发光二极管，与两个独立的光电晶体管进行光耦合。它采用8引脚DIP封装。同样，ACPL - 844是一款交流输入四通道全间距光电晶体管光耦合器，包含八个发光二极管，与四个独立的光电晶体管进行光耦合。它采用16引脚DIP封装。这两种类型都有宽引脚间距选项和引脚弯曲的表面贴装器件（SMD）选项，输入 - 输出隔离电压为5000Vrms。响应时间tr通常为4μs，电流传输比（CTR）为20%至300%。

商品特性

电流传输比（CTR：在IF = ±1mA、VCE = 5V时，最小值为20%）
高输入 - 输出隔离电压（VIS0 = 5000VRMS）
响应时间（tr：在VCE = 2V、IC = 2mA、RL = 100Ω时，典型值为4μs）
紧凑的双列直插式封装
安全和法规认证：
- CSA
- UL1577
- IEC/EN/DIN EN 60747 - 5 - 5
可用选项：
- 引脚间距为0.4英寸（10.16毫米）（W00）
- 用于表面安装的引脚弯曲（300）
- 仅适用于ACPL - 824的SMD卷带包装（500）
- 通过IEC/EN/DIN EN 60747 - 5 - 5认证（060）
- 无铅（000E）

应用领域

可编程控制器、计算机的I/O接口
顺序控制器
系统设备、测量仪器
不同电位和阻抗电路之间的信号传输
