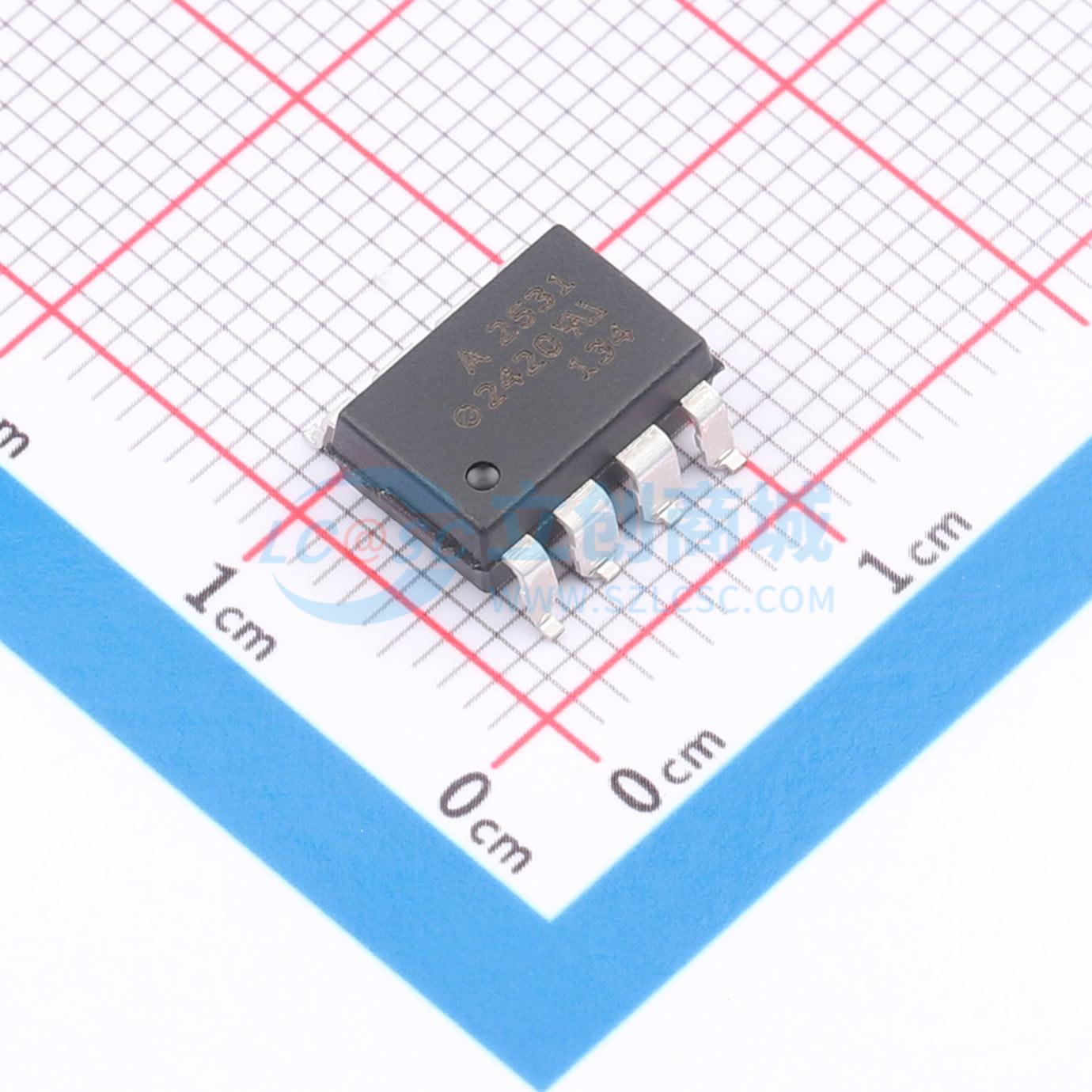

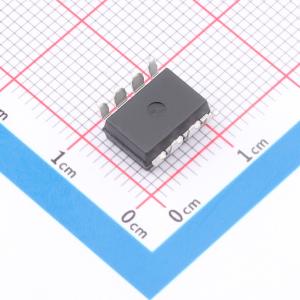

HCPL-2531-300E
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些双通道光耦合器包含一对发光二极管和集成光电探测器，输入和输出之间具有电气绝缘。通过降低基极-集电极电容，光电二极管偏置和输出晶体管集电极的独立连接可将速度提高到传统光电晶体管耦合器的一百倍。这些双通道光耦合器有8引脚DIP和行业标准SO-8封装可供选择。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-2531-300E
- 商品编号
- C17343237
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.5V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 20V | |
| 输出通道数 | 2 | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 19% | |
| 电流传输比(CTR)最大值/饱和值 | 50% | |
| 正向电流(If) | 25mA | |
| 功能特性 | 集电极开路输出 |
应用领域
- 线路接收器 - 高共模瞬态抗扰度 (>1000 kV/μs) 和低输入输出电容 (0.6 pF)
- 高速逻辑地隔离 - TTL/TTL, TTL/LTTL, TTL/CMOS, TTL/LSTTL
- 替换脉冲变压器 - 节省电路板空间和重量
- 模拟信号地隔离 - 集成光子检测器提供比光电晶体管类型更好的线性度
- 极性感应
- 隔离模拟放大器 - 双通道封装增强热跟踪
