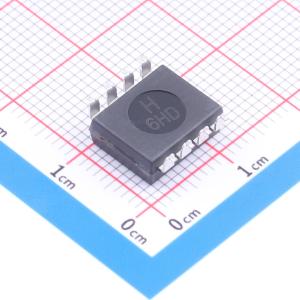

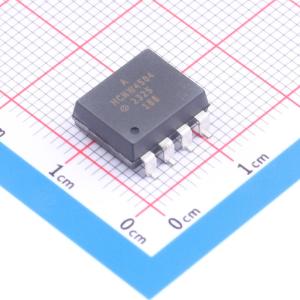

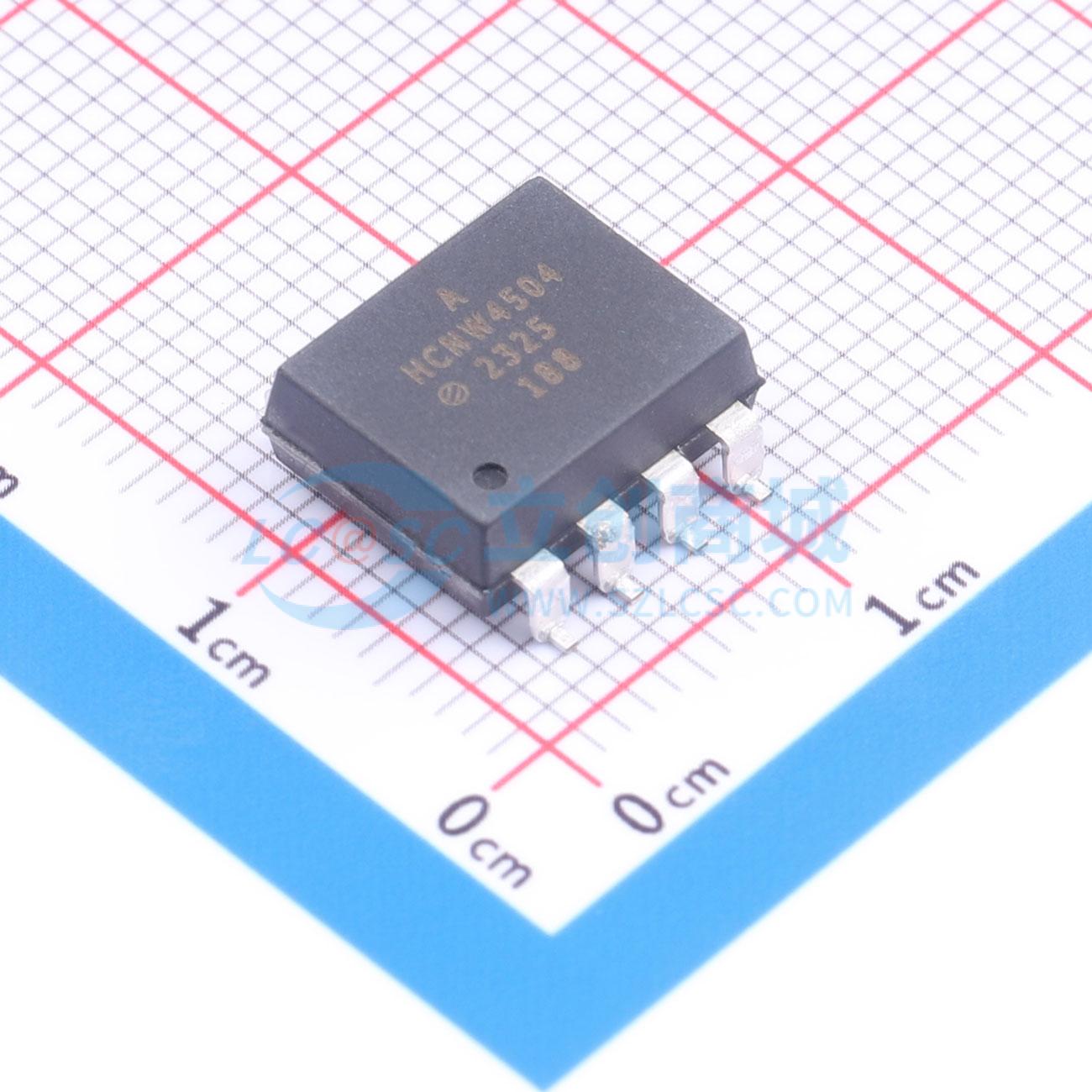

HCNW4504-300E

高共模抑制比、高速光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: HCNW4504-300E
商品编号: C17346716
商品封装: DIP-8
包装方式: 管装
商品毛重: 2.03克(g)

商品参数

商品概述

HCPL-4504和HCPL-0454包含一个GaAsP发光二极管，而HCPL-J454和HCNW4504包含一个AlGaAs发光二极管。该发光二极管与一个集成高增益光电探测器光耦合。HCPL-4504系列具有短的传播延迟和高电流传输比。该系列还保证传播延迟差 tPLH - tPHL。这些特性使HCPL-4504系列成为解决智能功率模块逆变器死区时间和其他开关问题的理想方案。电流传输比、传播延迟和共模抑制比均针对TTL和智能功率模块条件进行规定，以方便应用。这些单通道、二极管-晶体管光耦合器提供8引脚双列直插、SO-8和宽体封装配置。发光二极管和集成光电探测器之间的绝缘层在输入和输出之间提供电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接，通过减少基极-集电极电容，将速度提高到传统光电晶体管耦合器的百倍。

商品特性

适用于TTL和智能功率模块应用的短传播延迟
在 VCM = 1500 V 条件下，TTL/负载驱动的最小共模瞬态抗扰度为15 kV/μs
在 TA = 25°C 时具有高电流传输比
兼容TTL
集电极开路输出
安全认证：UL认可、CSA批准、IEC/EN/DIN EN 60747-5-2批准

应用领域

逆变器电路和智能功率模块接口
线路接收器
高速逻辑地隔离
模拟信号地隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	正向压降(Vf)	1.59V
	输出电流	8mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	3V

	属性	参数值
	输出通道数	1
	工作温度	-55℃~+85℃
	电流传输比(CTR)最小值	23%
	电流传输比(CTR)最大值/饱和值	60%
	正向电流(If)	25mA
	功能特性	集电极开路输出
