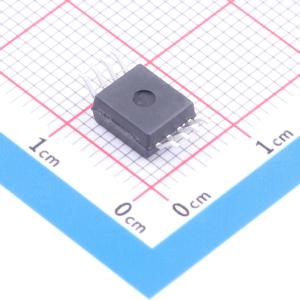

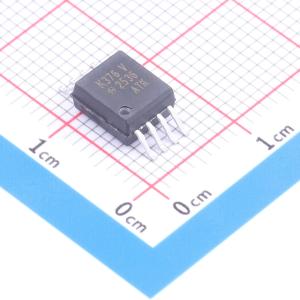

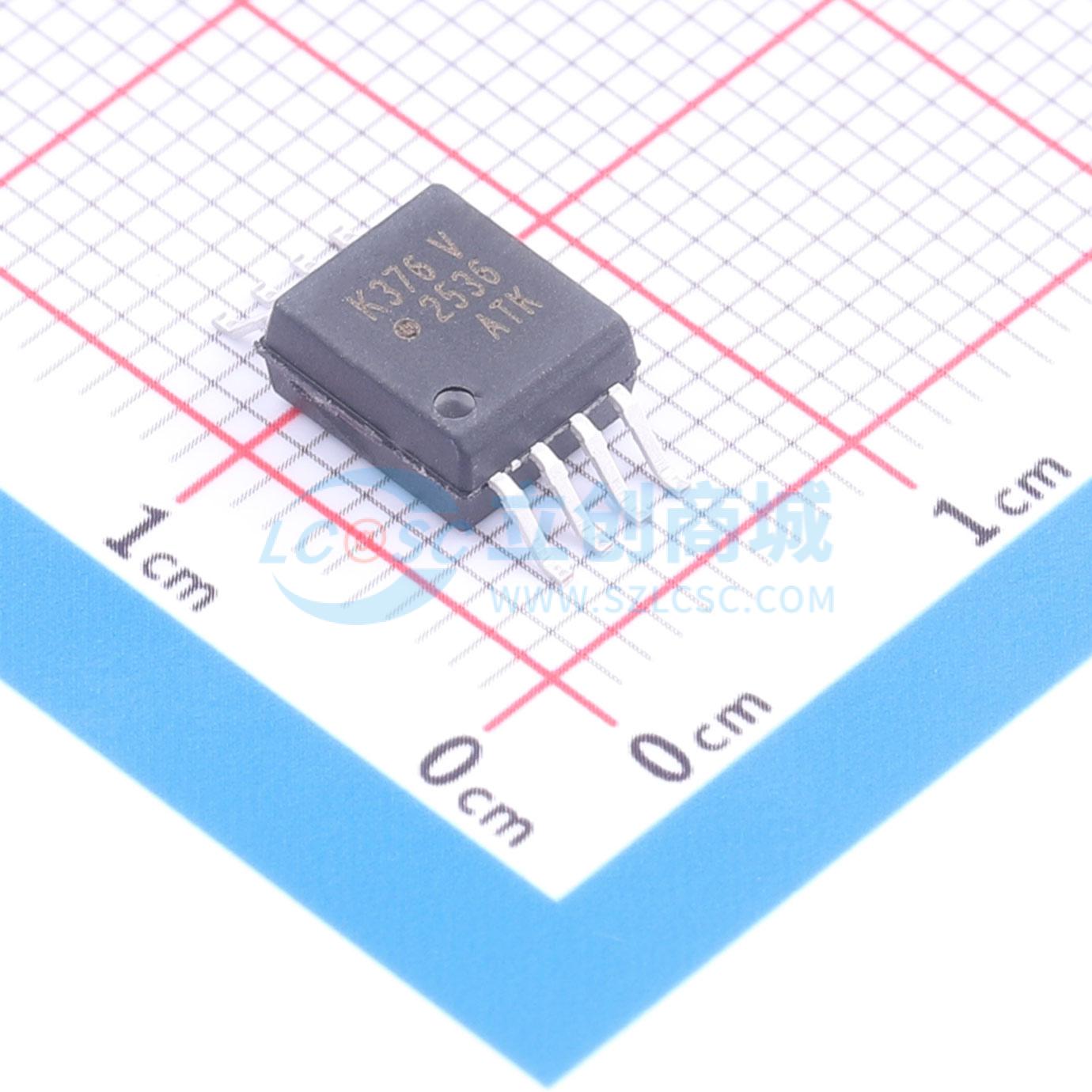

ACPL-K376-560E

隔离式电压/电流检测器，具备用户可配置检测水平、内置迟滞功能、逻辑兼容输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-K376-560E
商品编号: C17341005
商品封装: SOIC-8-6.8mm
包装方式: 编带
商品毛重: 0.85克(g)

商品参数

	属性	参数值
	集射极饱和电压(VCE(sat))	-
	上升时间(tr)	24us
	下降时间	400ns
	工作温度	-40℃~+105℃
	电流传输比(CTR)最小值	-
	电流传输比(CTR)最大值/饱和值	-
	总功耗(Pd)	269mW
	正向电流(If)	-
	功能特性	集电极开路输出

商品概述

ACPL-K370和ACPL-K376是电压/电流阈值检测光耦合器。ACPL-K376是ACPL-K370的低电流版本。为实现更低电流运行，ACPL-K376采用了高效AlGaAs LED，该LED在低驱动电流下具有更高的光输出。两款器件均配备阈值感应输入缓冲IC，允许通过单个外部电阻在宽范围输入电压内设置阈值水平。输入缓冲器具有多项性能增强特性：用于增强抗噪性和开关抗扰性的迟滞功能、便于与交流输入信号配合使用的二极管电桥，以及用于保护缓冲器和LED免受过压和过流瞬变影响的内部钳位二极管。由于阈值感应在驱动LED之前完成，因此从LED到探测器的光耦合变化不会影响阈值水平。ACPL-K370输入缓冲IC的标称导通阈值为3.8V（V_TH+）和2.77mA（I_TH+）。ACPL-K376的缓冲IC设计用于更低输入电流。ACPL-K376的标称导通阈值为3.8V（V_TH+）和1.32mA（I_TH+），这将功耗降低了52%。高增益输出级具有集电极开路输出，适用于TTL兼容饱和电压和CMOS兼容击穿电压。通过在单个封装中集成多种独特功能，ACPL-K370和ACPL-K376是工业控制计算机输入板以及其他需要预定输入阈值水平的应用的理想组件。

商品特性

电压检测精度为±5%
宽交流或直流检测范围：最高可达1140V峰值
用户可配置单/双检测水平
内置迟滞功能，提高抗噪性
极低的阈值电流：1.32mA（ACPL-K376）
逻辑兼容输出
宽输出电源电压：2V至18V
工作温度范围为 -40°C至 +105°C
采用SSO - 8封装，爬电距离和电气间隙为8mm
安全和法规认证：
- IEC/EN/DIN EN 60747 - 5 - 5：1140V峰值工作绝缘电压
- UL 1577：5000Vrms/1分钟双重保护等级
- CSA：组件验收通知 #5

应用领域

限位开关感应
低电压检测器
交流市电和直流母线电压检测
继电器触点监控
继电器线圈电压监控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	-
	正向压降(Vf)	-
	输出电流	30mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	-
	负载电压	-
	输出通道数	1
