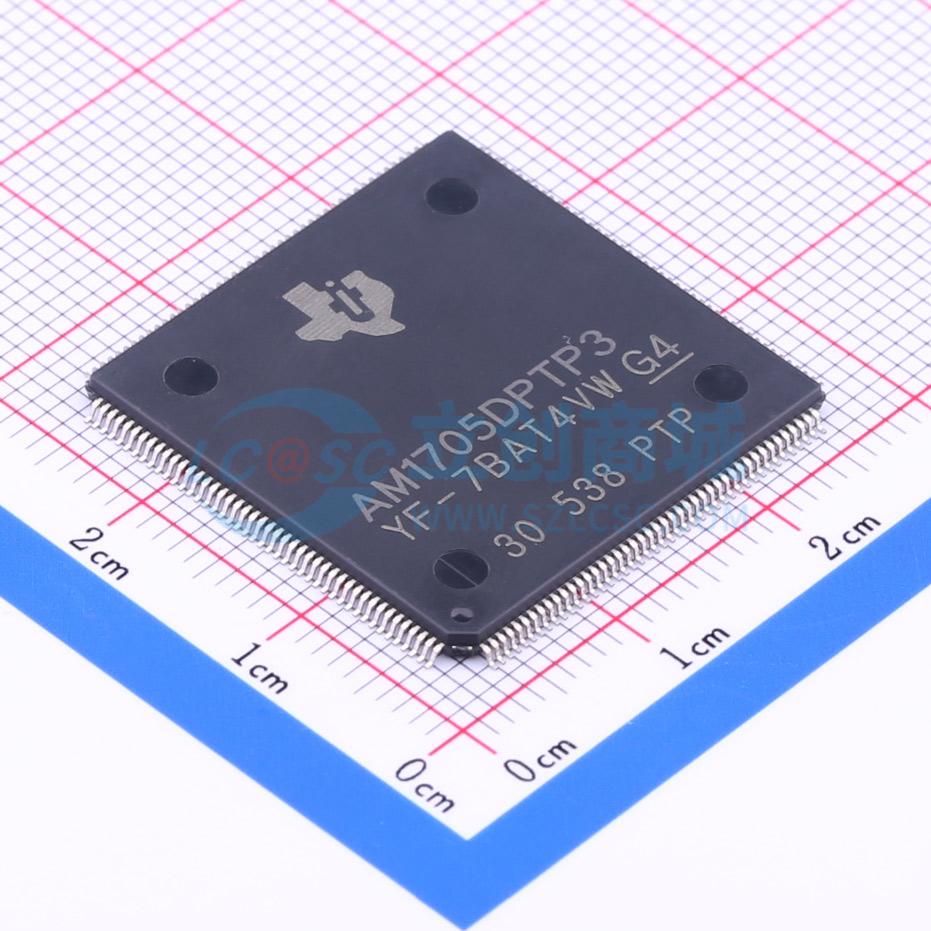

AM1705DPTP3

M1705 是一款基于 ARM9 的低功耗 ARM 微处理器。该设备使原始设备制造商 (OEM) 和原始设计制造商 (ODM) 能够通过完全集成的混合处理器解决方案的最大灵活性，快速将具有强大操作系统、丰富用户界面和高性能处理器的产品推向市场。

ARM926EJ-S 是一个 32 位 RISC 处理器内核，可执行 32 位或 16 位指令并处理 32 位、16 位或 8 位数据。内核使用流水线技术，使处理器和内存系统的所有部分都能连续运行。

ARM 内核有一个协处理器 15 (CP15)、保护模块以及带有旁路缓冲的数据和程序存储管理单元 (MMU)。ARM 内核有独立的 16KB 指令缓存和 16KB 数据缓存。两个内存块都是 4 路关联的，采用虚拟索引虚拟标签 (VIVT)。ARM 内核还有 8KB 的 RAM（向量表）和 64KB 的 ROM。

外设集包括：一个带有管理数据输入/输出 (MDIO) 模块的 10/100 Mbps 以太网 MAC (EMAC)；两个 I2C 总线接口；三个带序列化器和 FIFO 缓冲区的多通道音频串行端口 (McASP)；两个可配置的 64 位通用定时器（其中一个可配置为看门狗）；最多 8 组 16 个引脚的通用输入/输出 (GPIO)，具有可编程中断/事件生成模式，并与其他外设复用；三个 UART 接口（其中一个同时支持 RTS 和 CTS）；三个增强型高分辨率脉宽调制器 (eHRPWM) 外设；三个 32 位增强型捕获 (eCAP) 模块外设，可以配置为 3 个捕获输入或 3 个辅助脉宽调制器 (APWM) 输出；两个 32 位增强型正交编码脉冲 (eQEP) 外设；以及两个外部存储器接口：一个用于较慢存储器或外设的异步和 SDRAM 外部存储器接口 (EMIFA)，以及一个用于 SDRAM 的高速存储器接口 (EMIFB)。

以太网媒体访问控制器 (EMAC) 提供了设备与网络之间的高效接口。EMAC 支持 10Base-T 和 100Base-TX，即在半双工或全双工模式下支持 10 Mbps 和 100 Mbps。此外，还有一个可用于 PHY 配置的 MDIO 接口。

I2C、SPI 和 USB2.0 端口允许设备轻松控制外围设备并与主机处理器通信。

丰富的外设集提供了控制外部外设并与外部处理器通信的能力。有关每个外设的详细信息，请参阅本文档后面的相应章节及相关外设参考指南。

该设备为 ARM 处理器提供了一整套开发工具。这些工具包括 C 编译器和 Windows 调试器接口，以便查看源代码执行情况。

• 工业自动化
• 家庭自动化
• 测试和测量
• 便携式数据终端
