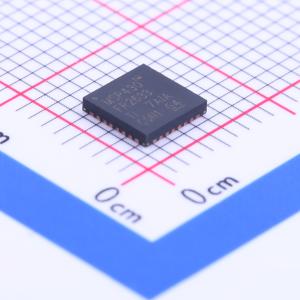

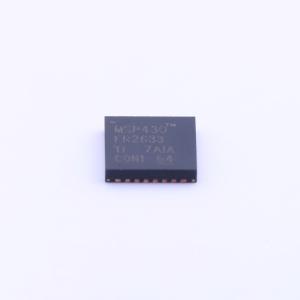

MSP430FR2633IRHBT

具有 16 个触摸 IO（64 个传感器）、16KB FRAM、4KB SRAM、19 个 IO、10 位 ADC 的电容式触控 MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430FR2633 具有 16 个触摸 IO（64 个传感器）、16KB FRAM、4KB SRAM、19 个 IO、10 位 ADC 的电容式触控 MCU
品牌名称: TI(德州仪器)
商品型号: MSP430FR2633IRHBT
商品编号: C173299
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.154克(g)
网友设计参考: MSP430FR2533核心板

商品参数

商品概述

MSP430FR263x 和MSP430FR253x 是用于电容式触控感应的超低功耗MSP430™微控制器，采用CapTIvate 触控技术，适用于按钮、滑块、滚轮及接近性应用。采用CapTIvate 技术的MSP430 MCU 提供高集成度和自主性的电容式触控解决方案，具有高可靠性和抗噪能力以及最低功耗。支持在同一设计方案中同时使用自电容式和互电容式电极，最大限度地提高了灵活性。可以穿透厚玻璃、塑料外壳、金属和木材，在恶劣的环境（包括潮湿、油腻和脏污环境）中工作。

由一套全面的硬件和软件生态系统进行支持，并配套提供参考设计和代码示例，协助用户快速开展设计。开发套件包括MSP-CAPT-FR2633 CapTIvate 技术开发套件。还提供免费的软件，如CapTIvate 设计中心，工程师可以在其中借助方便易用的GUI 和MSP430Ware™软件以及包括CapTIvate 技术指南在内的全面文档快速进行应用开发。

MSP430 超低功耗(ULP) FRAM 微控制器平台将独特的嵌入式FRAM 和全面的超低功耗系统架构相结合，从而使系统设计人员能够在降低能耗的同时提升性能。FRAM 技术将RAM 的低能耗快速写入、灵活性和耐用性与闪存的非易失性相结合。

商品特性

CapTIvate 技术– 电容式触控
四路同步快速电极扫描
支持点数超过1024 的高分辨率滑块
30cm 接近度感测
提高了针对电力线、射频(RF) 及其他环境噪声的抗扰度
内置扩展频谱、自动调整、噪声滤除和消抖算法
提供可靠的触控解决方案，具有10V 均方根(RMS) 共模噪声、4kV 电快速瞬变以及15kV 静电放电，符合IEC‑61000-4-6、IEC-61000-4-4 和IEC‑61000-4-2 标准
通过降低RF 辐射简化电气设计
支持金属触控和防水设计
多达16 个自电容式电极和64 个互电容式电极
在同一设计中混合使用自电容式电极和互电容式电极支持多点触控功能
宽电容检测范围；0 至300pF 宽电极范围
触摸唤醒模式下的电流< 0.9µA/按钮，其中电容测量和触控检测由硬件状态机完成，同时CPU 处于休眠状态
触摸唤醒状态机支持在CPU 休眠过程中进行电极扫描
用于环境补偿、滤波和阈值检测的硬件加速
CapTIvate 设计中心PC GUI 允许工程师对电容按钮进行实时设计和调试，无需编写代码
存储于ROM 中的CapTIvate 软件库为客户应用提供充足的FRAM
16 位精简指令集(RISC) 架构
支持的时钟频率最高可达16MHz
宽电源电压范围：1.8V 至3.6V
激活模式：126µA/MHz（典型值）
待机电流– 平均电流为1.7µA/按钮（典型值）（16 个自电容式按钮，8Hz 扫描）
平均电流为1.7µA/按钮（典型值）（64 个互电容式按钮，8Hz 扫描）
采用32768Hz 晶振的LPM3.5 实时时钟(RTC) 计数器：730nA（典型值）
关断电流(LPM4.5)：16nA（典型值）
高达15.5KB 的非易失性存储器
内置错误修正码(ECC)
可配置的写保护对程序和常量数据统一进行存储
1015 写入周期持久性
抗辐射和非磁性铁电随机存取存储器(FRAM) 与静态随机存取存储器(SRAM) 之比高达4：1
4 个16 位定时器
两个定时器，每个定时器具有三个捕捉/比较寄存器(Timer_A3)
两个定时器，每个定时器具有两个捕捉/比较寄存器(Timer_A2)
一个与CapTIvate™技术相关的16 位定时器
一个仅用作计数器的16 位RTC
16 位循环冗余校验(CRC)
两个增强型通用串行通信接口(eUSCI_A) 支持通用异步收发器(UART)、红外数据通信(IrDA) 和串行外设接口(SPI)
一个eUSCI (eUSCI_B) 支持SPI 和I2C
8 通道10 位模数转换器(ADC)
1.5V 内部基准电压
采样与保持200ksps
片上32kHz RC 振荡器(REFO)
带有锁频环(FLL) 的片上16MHz 数字控制振荡器(DCO)
室温下的精度为 ±1% （具有片上基准）
片上超低频10kHz 振荡器(VLO)
片上高频调制振荡器(MODOSC)
32kHz 外部晶振(LFXT)
可编程MCLK 预分频器（1 至128）
通过可编程预分频器（1、2、4 或8）从MCLK 获得的SMCLK
共计19 个I/O（采用TSSOP-32 封装）
16 个中断引脚（P1 和P2）可以将MCU 从低功耗模式下唤醒
易于使用的生态系统
CapTIvate 设计中心
代码生成、GUI 定制、实时调试
自由的专业开发环境
12KB ROM 库包含CapTIvate 触控程序库和驱动程序库

应用领域

电子智能锁、门键盘和读取器
车库门系统
入侵HMI 键盘和控制面板
电动百叶窗
遥控
个人电子产品无线扬声器和耳机
手持式视频游戏控制器
A/V 接收器
白色家电
小型家用电器
园艺和电动工具

优惠活动

5.1折

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	15.5KB
	程序存储器类型	FRAM
	RAM容量	4KB

	属性	参数值
	EEPROM容量	-
	I/O数量	19
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
