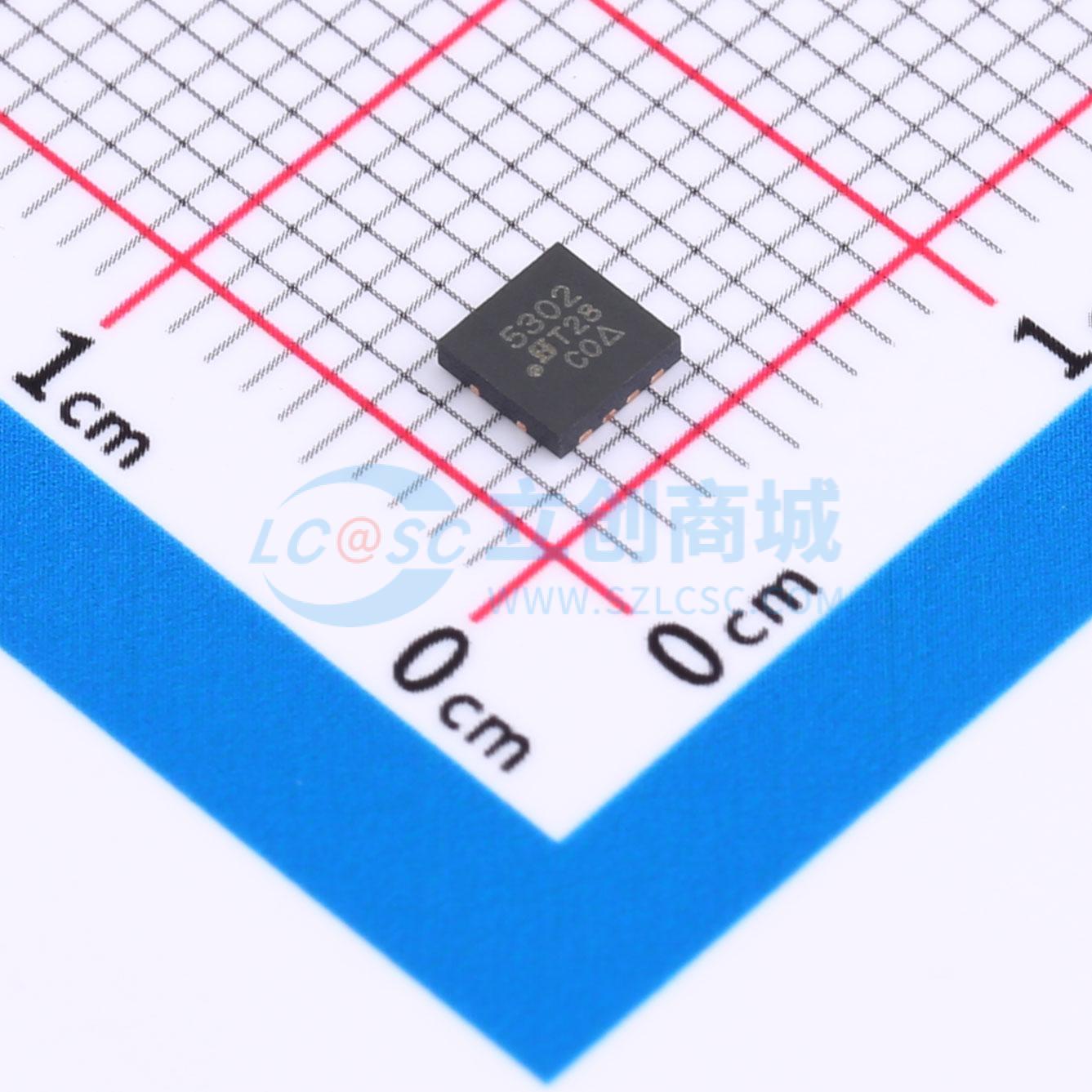

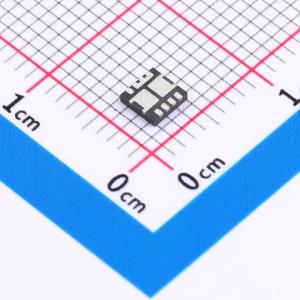

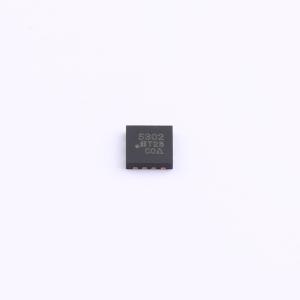

SIZF5302DT-T1-RE3
2个N沟道 耐压:30V 电流:100A
- 描述
- 特性：采用TrenchFET Gen V功率MOSFET。 对称双N沟道。 倒装芯片技术实现优化热设计。 高端和低端MOSFET为50%占空比形成优化组合。 优化的RDS-Qg和RDS-Qg-FOM提升高频开关效率。 100%进行Rg和UIS测试。应用：同步降压。 计算机/服务器外设
- 品牌名称
- VISHAY(威世)
- 商品型号
- SIZF5302DT-T1-RE3
- 商品编号
- C17312998
- 商品封装
- PowerPAIR3x3FS
- 包装方式
- 编带
- 商品毛重
- 0.296667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 5.3mΩ@4.5V,7A | |
| 耗散功率(Pd) | 48.1W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22.2nC@10V | |
| 输入电容(Ciss) | 1.03nF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 半桥 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 340pF |
商品概述
ALD310702A/ALD310702高精度单片四通道P沟道MOSFET阵列采用成熟的EPAD CMOS技术在工厂进行匹配。该器件有四通道版本，是EPAD匹配对MOSFET系列的成员。ALD310702A/ALD310702是广受欢迎的ALD110802A/ALD110802精密阈值器件的P沟道版本。这两个MOSFET系列共同实现了基于互补精密N沟道和P沟道MOSFET阵列的电路。 ALD310702A/ALD310702适用于低电压和低功率小信号应用，其特点是具有精密的-0.20V栅极阈值电压，这使得电路设计能够使用非常低的工作电压，例如< +0.5V的电源，此时电路在ALD310702A/ALD310702的阈值电压以下工作。此特性还增强了输入/输出信号的工作范围，特别是在极低工作电压环境中。使用这些低阈值精密器件，可以构建具有多个级联级的电路，以在极低的电源或偏置电压水平下工作。ALD310702A/ALD310702还具有高输入阻抗（2.5×10¹⁰Ω）和高直流电流增益（>10⁸）。 ALD310702A/ALD310702 MOSFET的设计旨在实现器件电气特性的出色匹配。栅极阈值电压VGS(th)精确设置为 - 0.20V ± 0.02V，典型失调电压仅为 ± 0.001V（1mV）。由于这些器件位于同一单片芯片上，它们还具有出色的温度跟踪特性。它们是广泛的精密模拟应用的通用设计组件，例如电流镜、匹配电路、电流源、差分放大器输入级、传输门和多路复用器的基本构建模块。这些器件在有限工作电压应用中也表现出色，例如极低电平精密电压钳位。除了匹配对的电气特性外，每个单独的MOSFET都具有良好控制的制造特性，使用户能够依赖不同生产批次的严格设计限制。 这些器件旨在提供最小的失调电压和差分热响应，它们还可用于 - 0.40V至 - 8.0V（± 0.20V至 ± 4.0V）供电系统中的开关和放大应用，这些系统需要低输入偏置电流、低输入电容和快速开关速度。这些器件具有良好控制的关断和亚阈值特性，其工作方式与标准增强型P沟道MOSFET相同。然而，栅极阈值电压的精度带来了两个关键的额外特性或工作特点。首先，在栅极阈值电压或以下（亚阈值区域），工作电流水平随栅极偏置电压呈指数变化。其次，电路可以在亚阈值区域以nA级的偏置电流和nW级的功耗进行偏置和工作。 对于大多数通用应用，将V+引脚连接到系统中最高正电压，将V - 和IC（内部连接）引脚连接到系统中最低负电压。所有其他引脚的电压必须始终在这些电压限制范围内。处理这些器件时，需要采用标准的静电放电（ESD）保护措施和针对静电敏感器件的操作程序。
商品特性
- 精密匹配的栅极阈值电压
- 精密失调电压（Vos）：ALD310702A：典型值1mV；ALD310702：典型值2mV
- 亚阈值电压工作
- 最低工作电压低于0.2V
- 最低工作电流低于1nA
- 微功耗运行
- 宽动态工作电流范围
- 指数型工作电流范围
- 匹配的跨导和输出电导
- 匹配和跟踪的温度特性
- 严格的批次间参数控制
- 正、零和负VGS(th)温度系数偏置电流
- 低输入电容
- 低输入/输出泄漏电流
应用领域
- 0.5%精度的电流镜和电流源
- 低温度系数（<= 50ppm/°C）电流镜/源
- 能量收集电路
- 极低电压模拟和数字电路
- 备用电池电路和电源故障检测器
- 精密低电平电压钳位
- 低电平过零检测器
- 源极跟随器和缓冲器
- 精密电容式探头和传感器接口
- 精密电荷检测器和电荷积分器
- 分立差分放大器输入级
- 峰值检测器和电平转换器
- 高端开关和采样保持开关
- 精密电流倍增器
- 分立模拟开关/多路复用器
- 分立电压比较器
