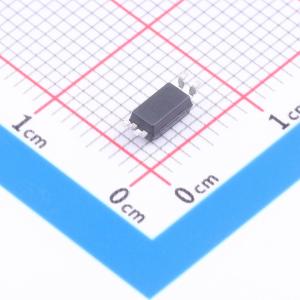

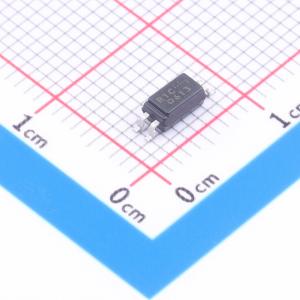

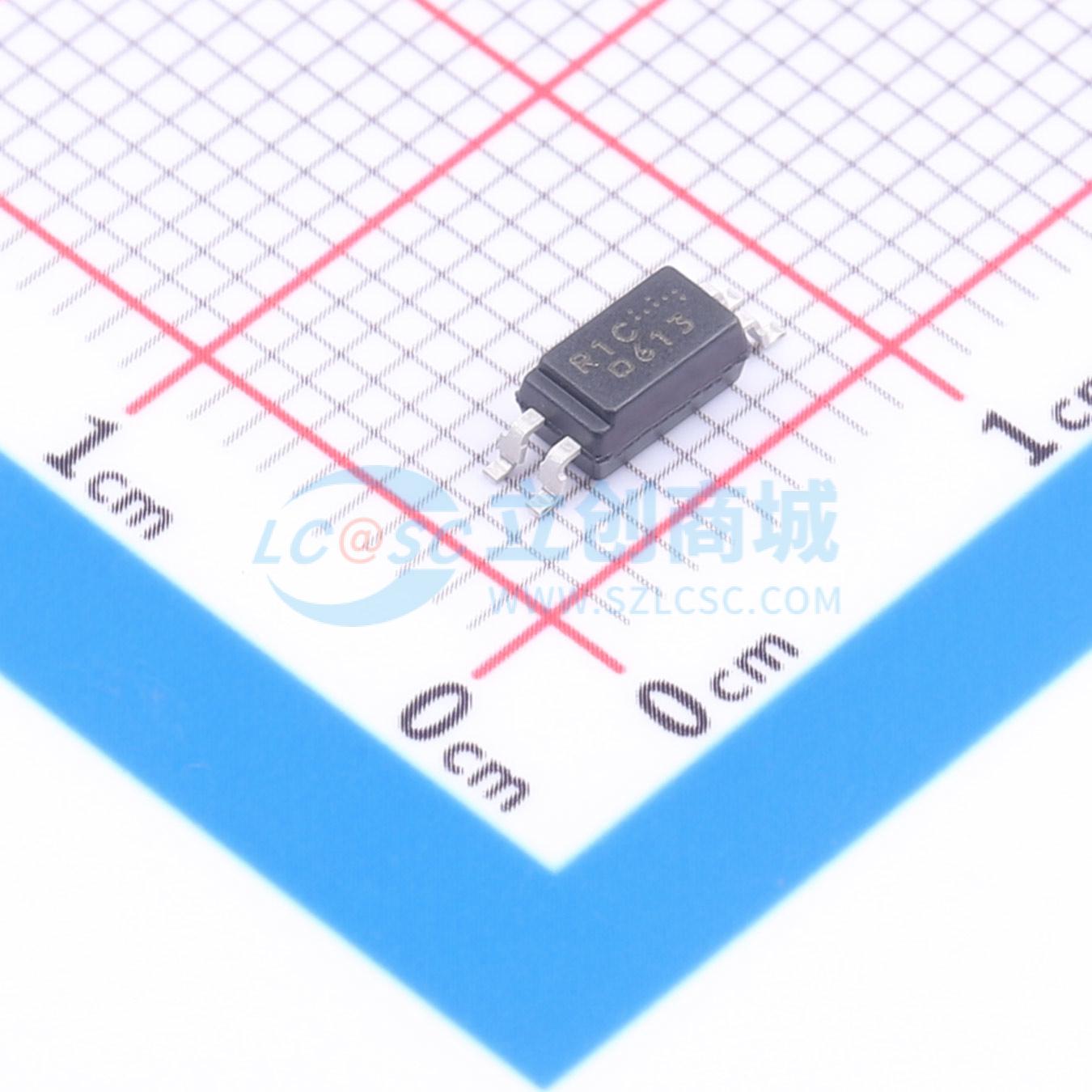

PS2801C-1-A
高隔离电压SSOP光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2801C-1-A
- 商品编号
- C17265644
- 商品封装
- SOIC-4-175mil
- 包装方式
- 袋装
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 130mV@10mA,2mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 7us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 30mA | |
| 功能特性 | - |
商品概述
这些产品是光耦合隔离器，在塑料SSOP封装中包含一个GaAs发光二极管和一个NPN硅光电晶体管，适用于高密度应用，具有出色的性价比。
商品特性
- 高隔离电压（BV = 2500 V r.m.s.）
- 小型薄型封装（4、16引脚SSOP，引脚间距1.27 mm）
- 高集电极 - 发射极电压（VCEO：80 V）
- 无铅产品
- 安全标准：
- 获UL认证：UL1577，单重保护
- 获CSA认证：CAN/CSA - C22.2 No. 62368 - 1，基本绝缘
- 获BSI认证：BS EN 62368 - 1，基本/附加绝缘（仅PS2801C - 1）
- 获VDE认证：DIN EN 60747 - 5 - 5（可选）
应用领域
- 可编程逻辑控制器
- 测量仪器
- 电源
- 混合集成电路
