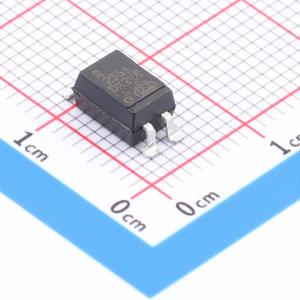

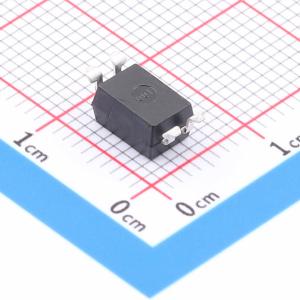

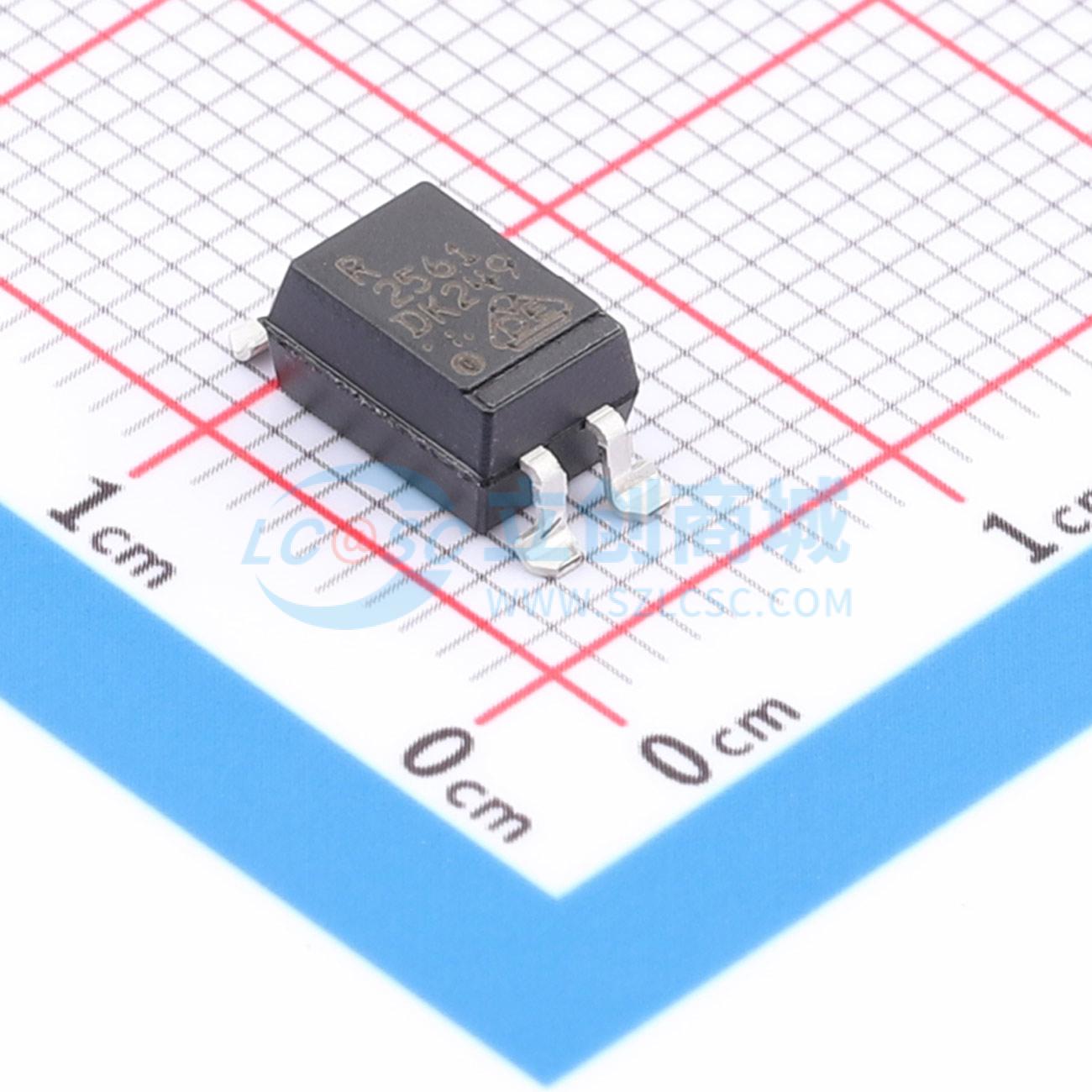

温馨提醒：图片仅供参考，商品以实物为准
PS2561L-1-V-F3-A
PS2561L-1-V-F3-A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管。采用塑料双列直插式封装（DIP），PS2561L-1为表面贴装的引脚弯曲型（鸥翼型）。PS2561L2-1为表面贴装的宽引脚弯曲型。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2561L-1-V-F3-A
- 商品编号
- C17267998
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.17V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 80mA |
商品概述
PS2561-1是一款光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管。 PS2561-1采用塑料双列直插式封装（DIP），PS2561L-1为表面贴装的弯引脚型（鸥翼型）。 PS2561L2-1为表面贴装的宽弯引脚型。
商品特性
- 高隔离电压（BV = 5000 Vr.rms）
- 高集电极 - 发射极电压（VCEO = 80 V）
- 高电流传输比（CTR = 典型值200%）
- 高速开关（tr = 典型值3 μs，tf = 典型值5 μs）
- 通过UL认证：UL1577，双重保护
- 通过CSA认证：CAN/CSA - C22.2 No. 62368 - 1，加强绝缘
- 通过BSI认证：BS EN 62368 - 1，加强绝缘
- 通过SEMKO认证：EN 62368 - 1，IEC 62368 - 1，加强绝缘
- 通过NEMKO认证：EN 62368 - 1，加强绝缘
- 通过FIMKO认证：EN 62368 - 1，加强绝缘
- 通过DEMKO认证：EN 62368 - 1，加强绝缘
- 通过VDE认证：DIN EN 60747 - 5 - 5（可选）
应用领域
- 电源
- 电话/传真机
- 工厂自动化/办公自动化设备
- 可编程逻辑控制器
