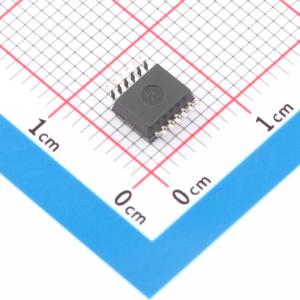

PS2841-4A-F3-AX
PS2841-4A-F3-AX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS2841 - 4A 和 PS2841 - 4B 是光耦合隔离器，包含砷化镓（GaAs）发光二极管和 NPN 硅光电晶体管。这些产品在单个封装中集成了四个通道，适用于高密度安装应用。PS2841 - 4A 和 PS2841 - 4B 是全球最小尺寸的光电耦合器，与 PS280x 和 PS281x 系列相比，安装面积约减少 50%
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2841-4A-F3-AX
- 商品编号
- C17272165
- 商品封装
- BSOP-12-175mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 20mA | |
| 隔离电压(Vrms) | 1.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 130mV@0.2mA,1mA | |
| 上升时间(tr) | 20us | |
| 下降时间 | 110us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 20mA |
商品概述
PS2841 - 4A和PS2841 - 4B是光耦合隔离器，包含砷化镓发光二极管和NPN硅光电晶体管。 这些产品在单个封装中集成了四个通道，适用于高密度安装应用。PS2841 - 4A和PS2841 - 4B是全球最小尺寸的光电耦合器，与PS280x和PS281x系列相比，安装面积减少约50%。
商品特性
- 超小超薄封装（12引脚超收缩SOP，引脚间距0.8 mm，4.4（长）×5.6（宽）×2.5（高））
- 公共引脚：PS2841 - 4A：阴极、集电极公共；PS2841 - 4B：阳极、集电极公共
- 高电流传输比CTR = 200%（典型值，IF = 1 mA）
- 高隔离电压（BV = 1500 Vrms）
- 无铅产品
- 安全标准：UL认证：UL1577，单一保护
应用领域
- 可编程逻辑控制器（PLC）
- 功能自动化的输入和输出
- 混合集成电路
