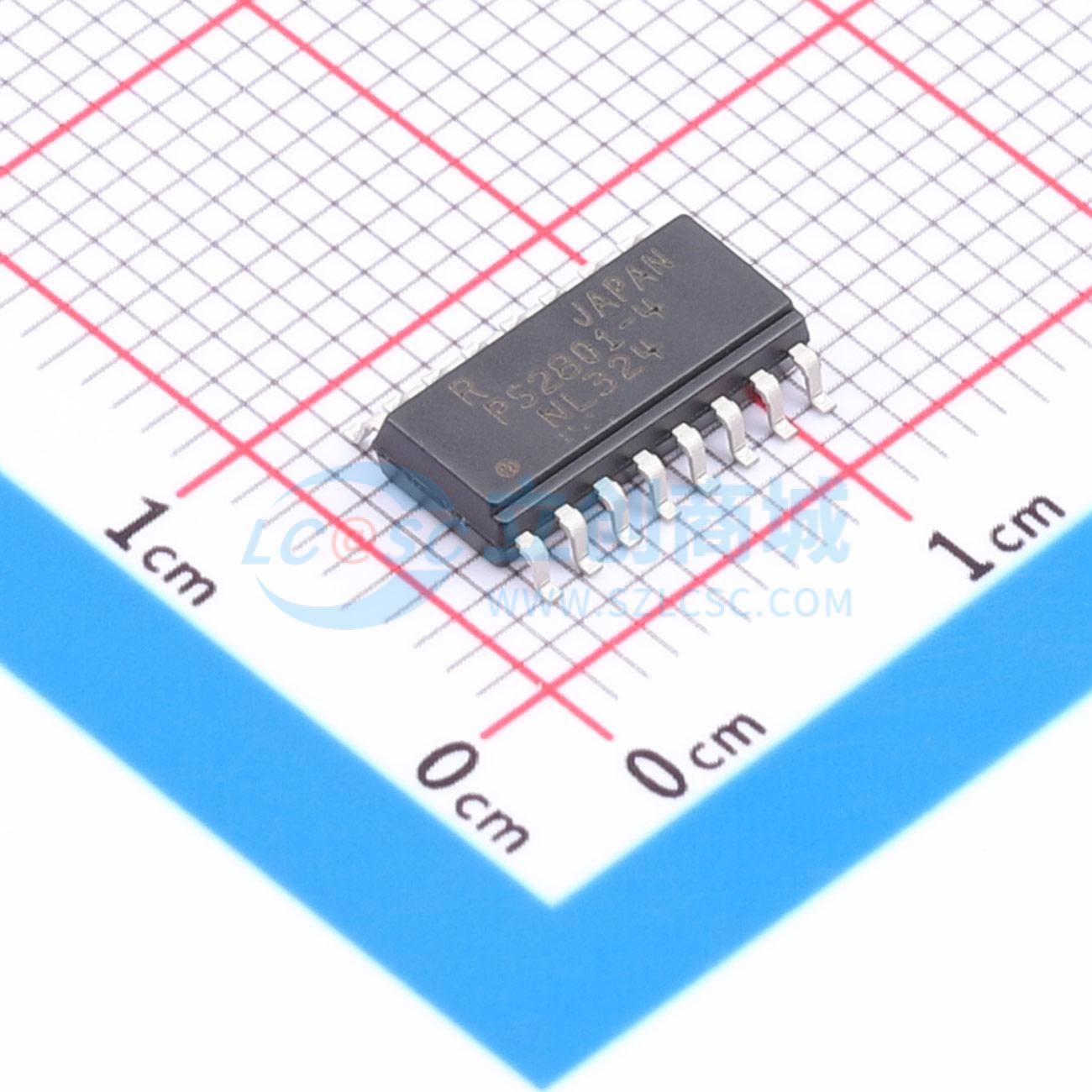

温馨提醒：图片仅供参考，商品以实物为准

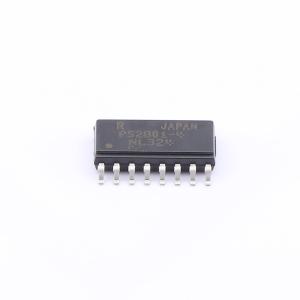

PS2801-4-A
PS2801-4-A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是光耦合隔离器，包含一个砷化镓发光二极管和一个 NPN 硅光电晶体管，采用塑料 SSOP 封装，适用于高密度应用。该封装具有屏蔽效果，可切断环境光。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2801-4-A
- 商品编号
- C17265708
- 商品封装
- SOIC-16-175mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品概述
PS2801-1和PS2801-4是光耦合隔离器，在塑料SSOP封装中包含一个GaAs发光二极管和一个NPN硅光电晶体管，适用于高密度应用。
商品特性
- 高隔离电压（BV = 2500 Vr.m.s.）
- 小型薄型封装（4/16引脚SSOP，引脚间距1.27 mm）
- 高集电极 - 发射极电压（VCEO = 80 V）
- 高速开关（ΔfI = 3 μs 典型值，tf = 5 μs 典型值）
- 卷带产品订购编号：PS2801-1-F3、PS2801-4-F3
- 无铅产品
- 安全标准
- 获UL认证：UL1577，单一保护
- 获CSA认证：CAN/CSA-C22.2 No. 62368-1，基本绝缘
- 获BSI认证：BS EN 62368-1，基本/补充绝缘
- 获VDE认证：DIN EN 60747-5-5（可选）
应用领域
- 可编程逻辑控制器
- 测量仪器
- 电源
- 混合集成电路
