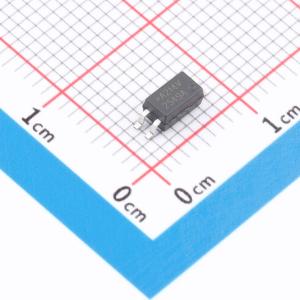

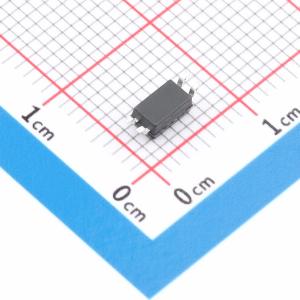

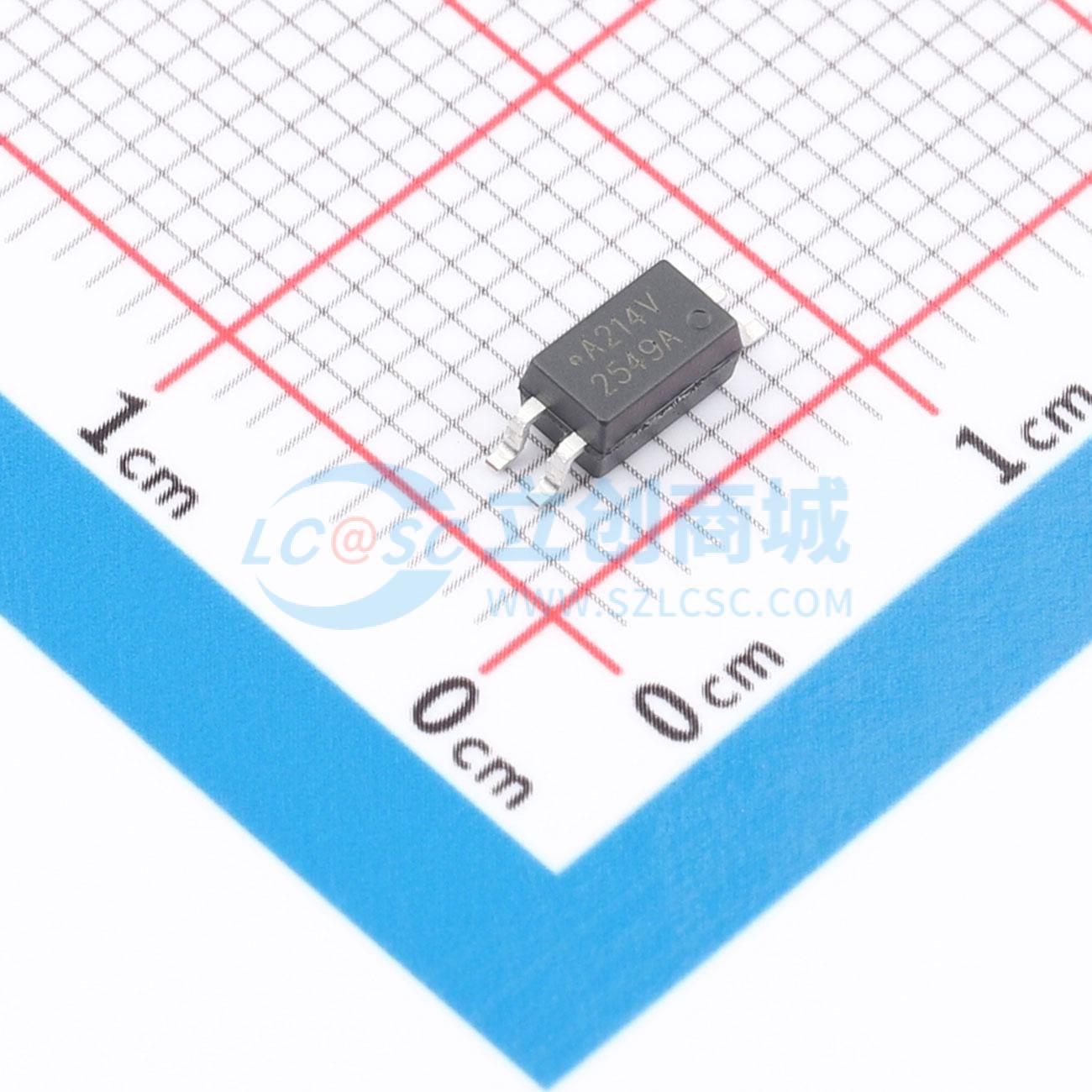

ACPL-214-56AE

ACPL-214是一款交流输入单通道半间距光电晶体管光耦合器，包含两个反向并联连接的发光二极管，并与一个光电晶体管进行光耦合。它采用4引脚SO封装。 输入 - 输出隔离电压额定值为3750 V RMS。典型响应时间tr为2 μs，在输入电流为1 mA时，最小电流传输比（CTR）为20%。

• 电流传输比（CTR：在IF = ±1 mA、VCC = 5 V时，最小值为20%）
• 高输入 - 输出隔离电压（V150 = 3750 V RMS）
• 非饱和响应时间[在VCC = 10 V、IF = 2 mA、RL = 100 Ω时，tr典型值为2 μs]
• SO封装
• 共模抑制比（CMR）典型值为10 kV/μs
• 安全和法规认证 — cUL IEC/EN/DIN EN 60747-5-5
• 可选选项：— CTR等级0、A

• 可编程控制器、计算机的输入/输出接口
• 顺序控制器
• 系统设备、测量仪器
• 不同电位和阻抗电路之间的信号传输
