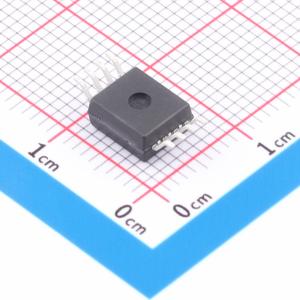

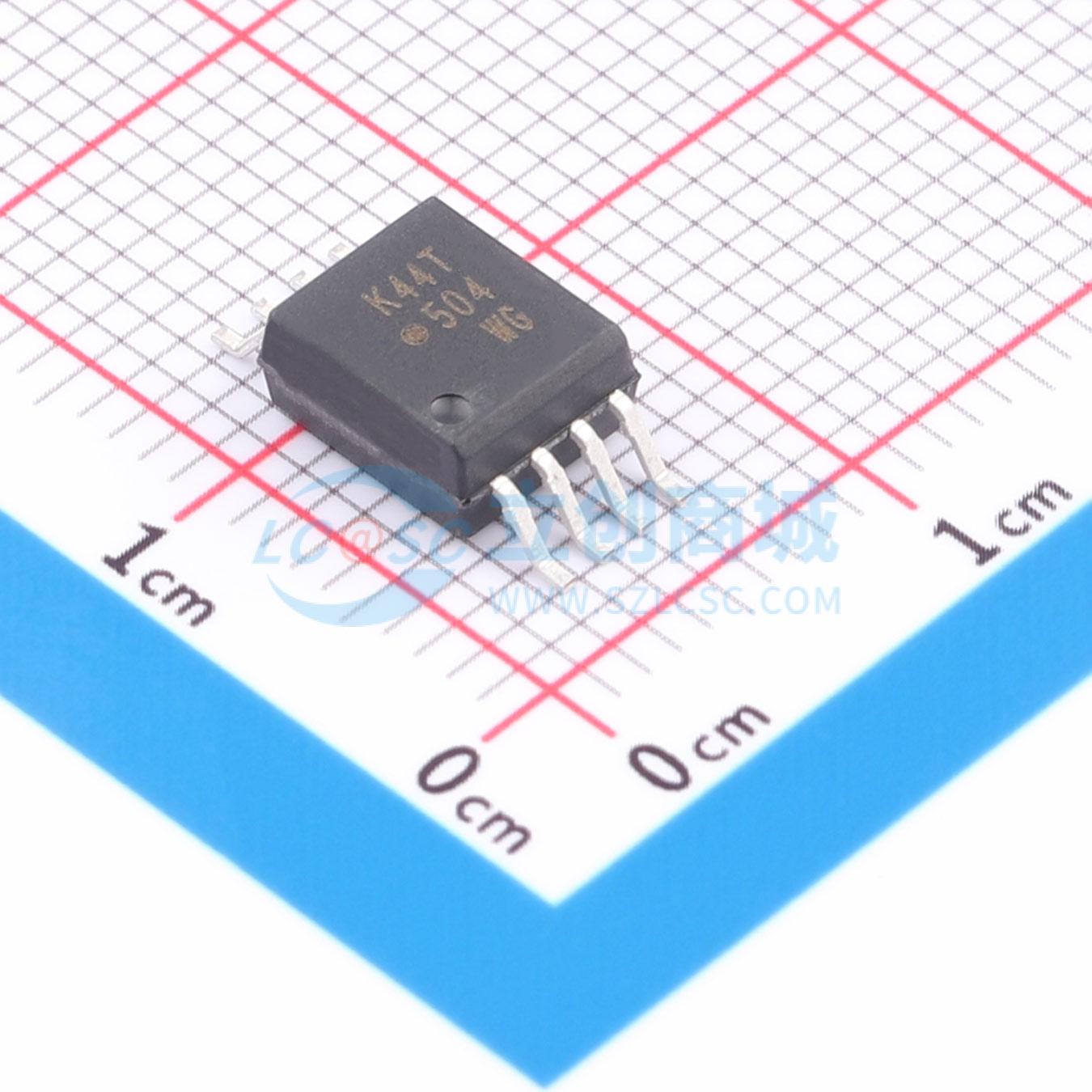

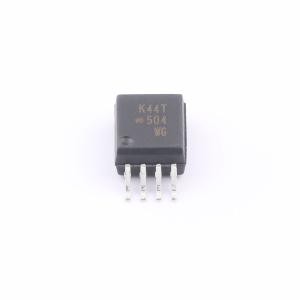

ACPL-K44T-000E
宽工作温度1MBd数字光耦合器，采用拉伸8引脚表面贴装塑料封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-K44T-000E
- 商品编号
- C17199567
- 商品封装
- SOIC-8-6.8mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 正向压降(Vf) | 1.55V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
博通的ACPL-K43T是一款单通道、高温、高共模抑制比、高速数字光耦合器，采用八引脚微型封装，专门用于汽车应用。ACPL-K44T是ACPL-K43T的双通道版本。这两款产品均采用拉伸型SO-8封装，设计为与标准表面贴装工艺兼容。该数字光耦合器在发光二极管和集成光电探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接通过降低基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了一百倍。博通的R²Coupler™隔离产品提供增强绝缘和可靠性，可实现安全的信号隔离，这在汽车和高温工业应用中至关重要。
商品特性
- 适用于汽车应用的高温、高可靠性低速数字接口
- 在IF = 0.8 mA或1.5 mA时，用于状态反馈的超低驱动
- 在VCM = 1500 V时，典型共模抑制比为30 kV/μs
- 紧凑、可自动插入的拉伸型SO8封装
- 符合AEC Q100 1级测试指南
- 宽工作温度范围：-40°C至+125°C
- 高速：1 MBd
- 在IF = 10 mA时，最大传播延迟为1 μs
- 全球安全认证：
- UL 1577认证，5 kVRMS/1分钟
- CSA认证
- IEC/EN/DIN EN 60747 - 5 - 5认证
应用领域
- 用于DC - DC转换器和电机逆变器的汽车IPM驱动器
- 状态反馈和唤醒信号隔离
- CAN总线和SPI通信接口
- 高温数字/模拟信号隔离
