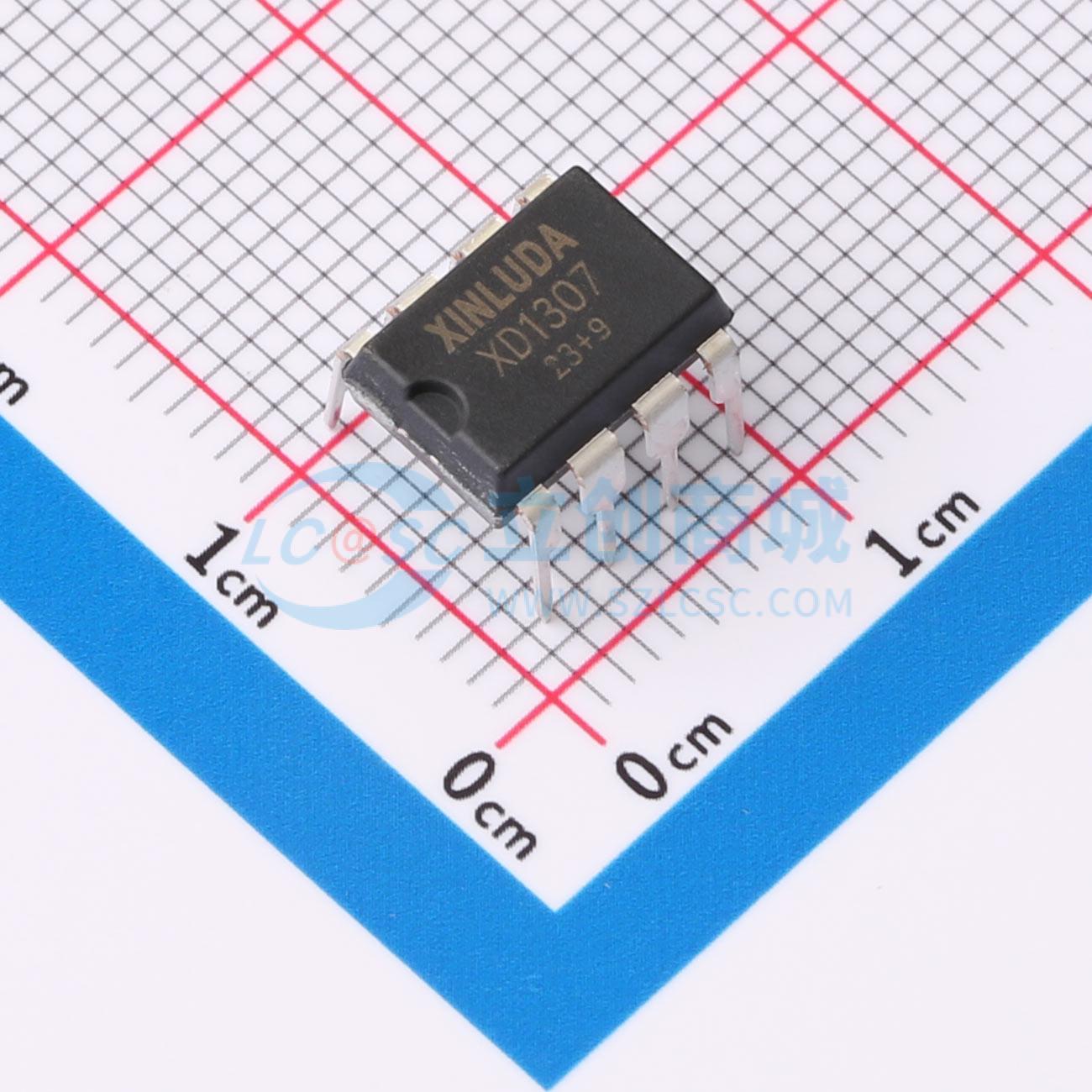

XD1307
64x8串行I2C实时时钟
- 描述
- 串行实时时钟 (RTC) 是一种低功耗、全二进制编码十进制 (BCD) 时钟/日历，外加 56 字节的非易失性静态随机存取存储器 (NV SRAM)。地址和数据通过 I²C 双向总线串行传输。时钟/日历提供秒、分钟、小时、星期几、日期、月份和年份信息。月末日期会自动调整少于 31 天的月份，包括闰年校正。时钟可以 24 小时或 12 小时格式运行，并带有上午/下午指示符。内置电源感应电路，可检测电源故障并自动切换到备用电源。在使用备用电源时，计时操作仍可继续。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD1307
- 商品编号
- C17179539
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8149克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 无 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5V | |
| 静态电流(Iq) | 0.2uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 备份电源管理与电池充电；片内SRAM/NVRAM；可编程时钟输出 |
商品概述
XL/XD1307系列实时时钟是一款低功耗、全二进制编码十进制时钟/日历，并包含56字节非易失性静态随机存取存储器。地址和数据通过I²C双向总线串行传输。该时钟/日历提供秒、分钟、小时、星期、日期、月份和年份信息。月末日期可根据少于31天的月份自动调整，包括闰年修正。时钟可工作在24小时或带AM/PM指示的12小时格式。XL/XD1307内置电源检测电路，可检测电源故障并自动切换至备用电源。当器件由备用电源供电时，计时操作持续进行。
商品特性
- 实时时钟提供秒、分、时、日、月、星期和年计数，具备闰年补偿，有效期至2100年
- 56字节、电池备份的通用随机存取存储器，支持无限次写入
- I²C串行接口
- 可编程方波输出信号
- 自动电源故障检测和切换电路
- 在振荡器运行且处于电池备份模式时，功耗低于1μA
- 工业级温度范围：-40℃到+85℃
- 电源电压范围：4.5V ~ 5.0V
- 提供8引脚塑料双列直插封装或小外形封装
