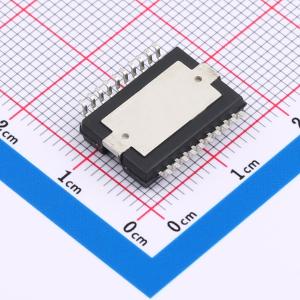

温馨提醒：图片仅供参考，商品以实物为准

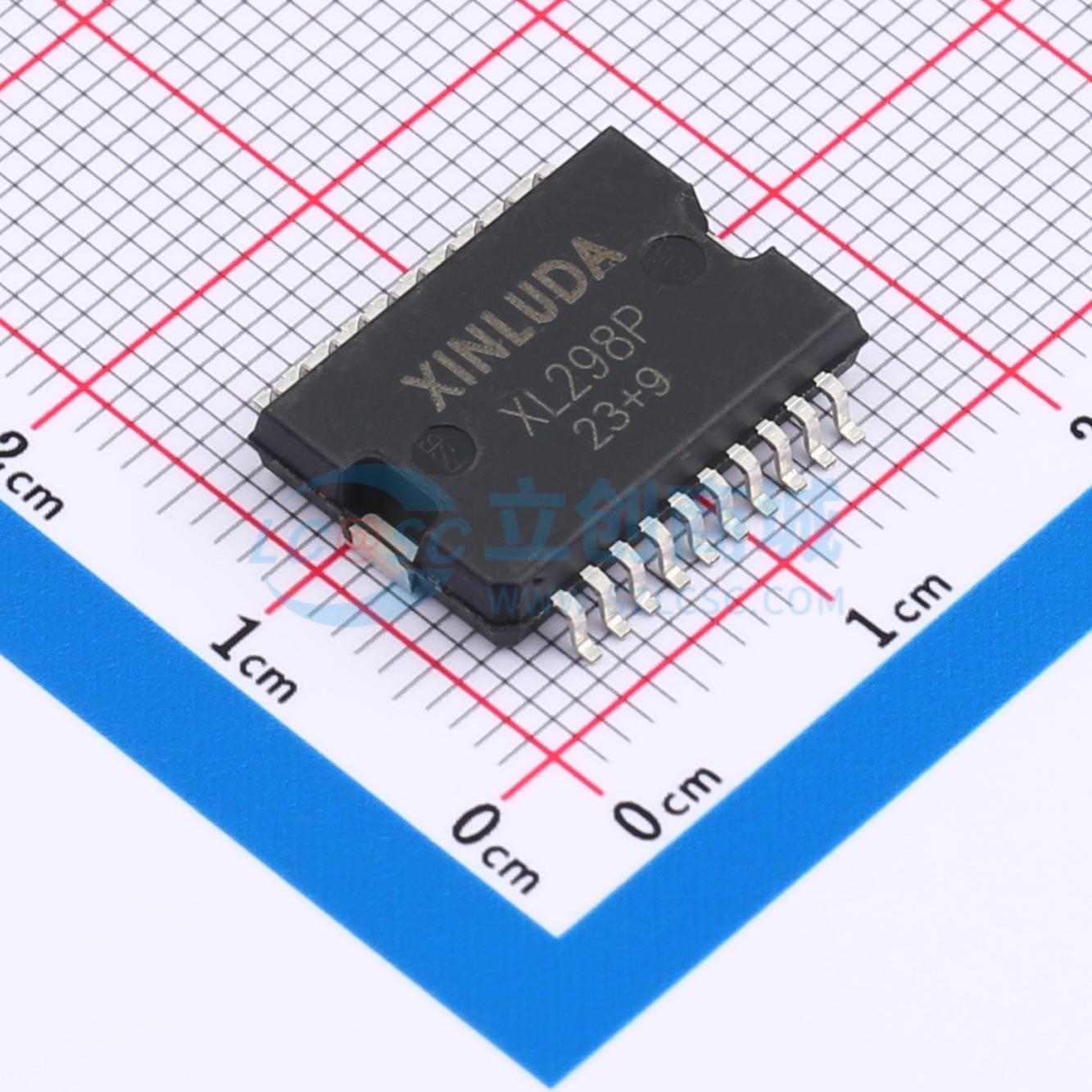

XL298P
双路全桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- XZ298N/XL298P是一款采用15引脚ZIP和HSOP20封装的单片集成电路。它是一款高压、大电流双路全桥驱动器，设计用于接收标准TTL逻辑电平，并驱动继电器、螺线管、直流电机和步进电机等感性负载。该器件提供两个使能输入，可独立于输入信号对器件进行使能或禁用操作
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL298P
- 商品编号
- C17179540
- 商品封装
- HSOP-20
- 包装方式
- 编带
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~7V | |
| 输出电流 | 2A | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 工作电源电压高达 42 V
- 总直流电流高达 3.5 A
- 低饱和电压
- 过温保护
- 逻辑“0”输入电压高达 1.5 V（高抗噪能力）
应用领域
- 双向直流电机控制
- 两相双极步进电机控制（由IC L6506控制电流）
