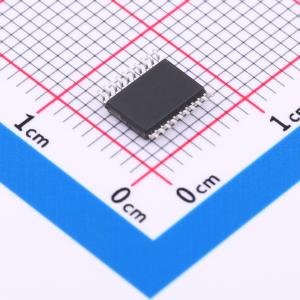

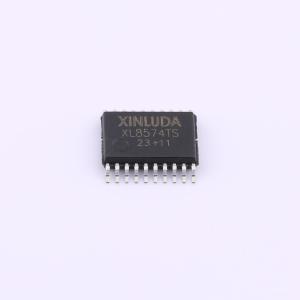

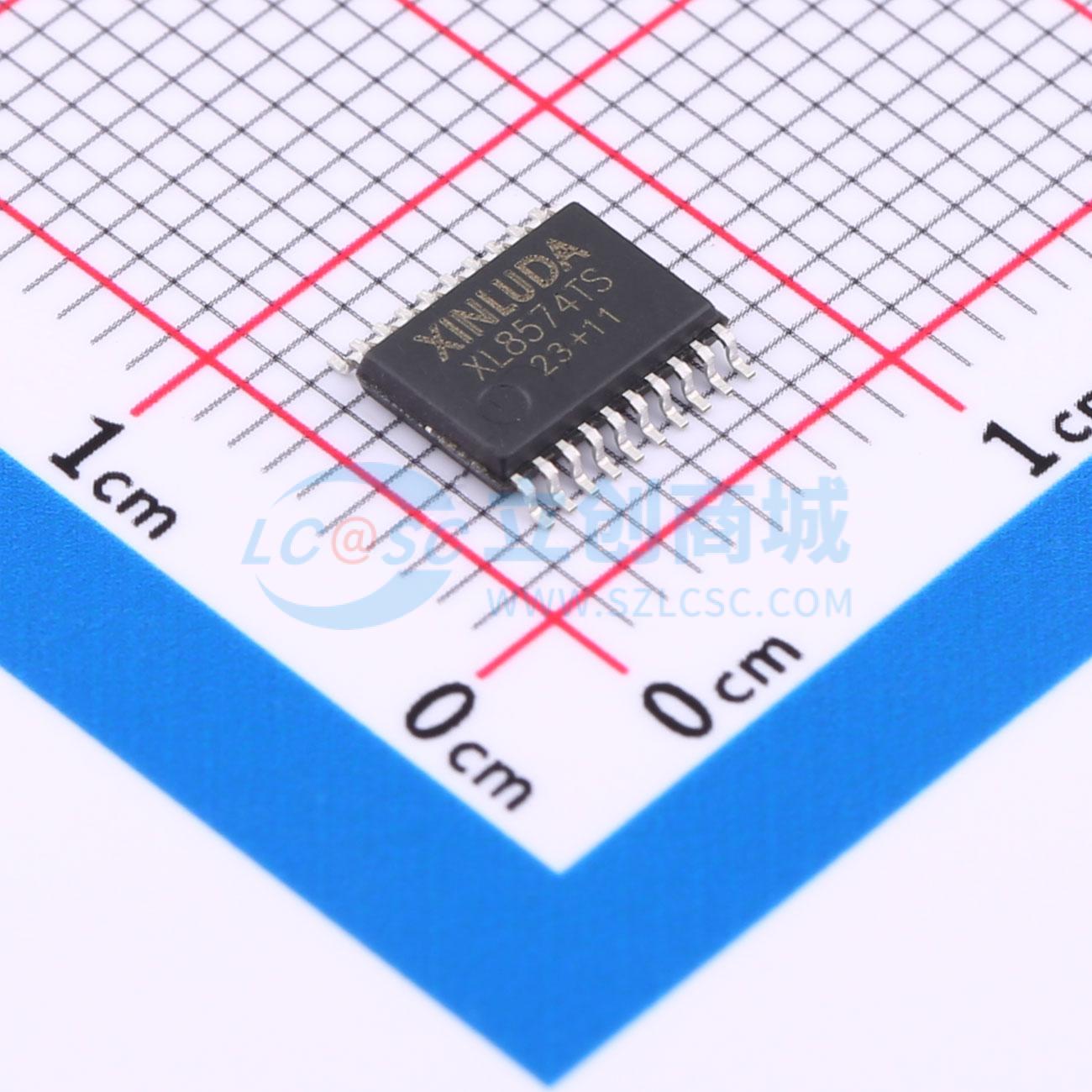

XL8574TS

该器件（XL8574 或 XL8574A）通过两线双向 I²C 总线接口（串行时钟线 (SCL)、串行数据线 (SDA)）提供通用远程 I/O 扩展。 该器件由八个准双向端口、100kHz I²C 总线接口、三个硬件地址输入和中断输出组成，工作电压范围为 2.5V 至 6.0V。准双向端口可独立配置为输入，用于监控中断状态或键盘，也可配置为输出，用于驱动 LED 等指示设备。系统主机可通过单个寄存器从输入端口读取数据或向输出端口写入数据。 2.5μA（典型值，静态）的低电流消耗非常适合移动应用，锁存输出端口可直接驱动 LED。 XL8574 和 XL8574A 除了从地址的固定部分不同外，其他方面完全相同。三个硬件地址引脚（A0、A1 和 A2）允许每个器件最多 8 个在同一 I²C 总线上，因此同一 I²C 总线上最多可连接 16 个此类 I/O 扩展器 XL8574/8574A，最多支持 128 个 I/O（例如 128 个 LED）。 低电平有效开漏中断输出 (INT) 可连接到 MCU 的中断逻辑，当任何输入状态与其对应的输入端口寄存器状态不同时，该输出将被激活。它用于向 MCU 指示输入状态已改变，MCU 无需通过 I²C 总线持续轮询输入寄存器即可查询该器件。 内部上电复位 (POR) 将 I/O 初始化为输入，带有一个 100μA 弱内部上拉电流源，I/O 为高逻辑电平。

• I²C 总线到并行端口扩展器
• 100kHz I²C 总线时钟频率（标准模式 I²C 总线）
• 工作电源电压 2.5V 至 6.0V，具有非过压耐受 I/O，通过 100μA 电流源连接到 VCC
• 低待机电流 2.5μA（典型值）
• 8 位远程 I/O 引脚，上电默认设置为输入
• 锁存输出可直接驱动 LED
• 总封装灌电流能力为 80mA
• 开漏低电平有效中断输出
• 通过 3 个硬件地址引脚寻址，最多可使用 8 个器件
• 工作温度范围 -40℃ 至 +85℃
• 提供的封装形式：DIP16、SO16W、SSOP20
• 闩锁测试符合 JEDEC 标准 JESD78，超过 100mA
• ESD 保护超过 JESD 22 标准：2000V HBM、200V MM 和 1000V CDM

• LED 标识和显示屏
• 服务器
• 键盘
• 工业控制
• 医疗设备
• 可编程逻辑控制器 (PLC)
• 移动电话
• 个人电子产品
• 移动设备
• 游戏机
• 仪器仪表和测试测量
• 采用 GPIO 有限处理器的产品
