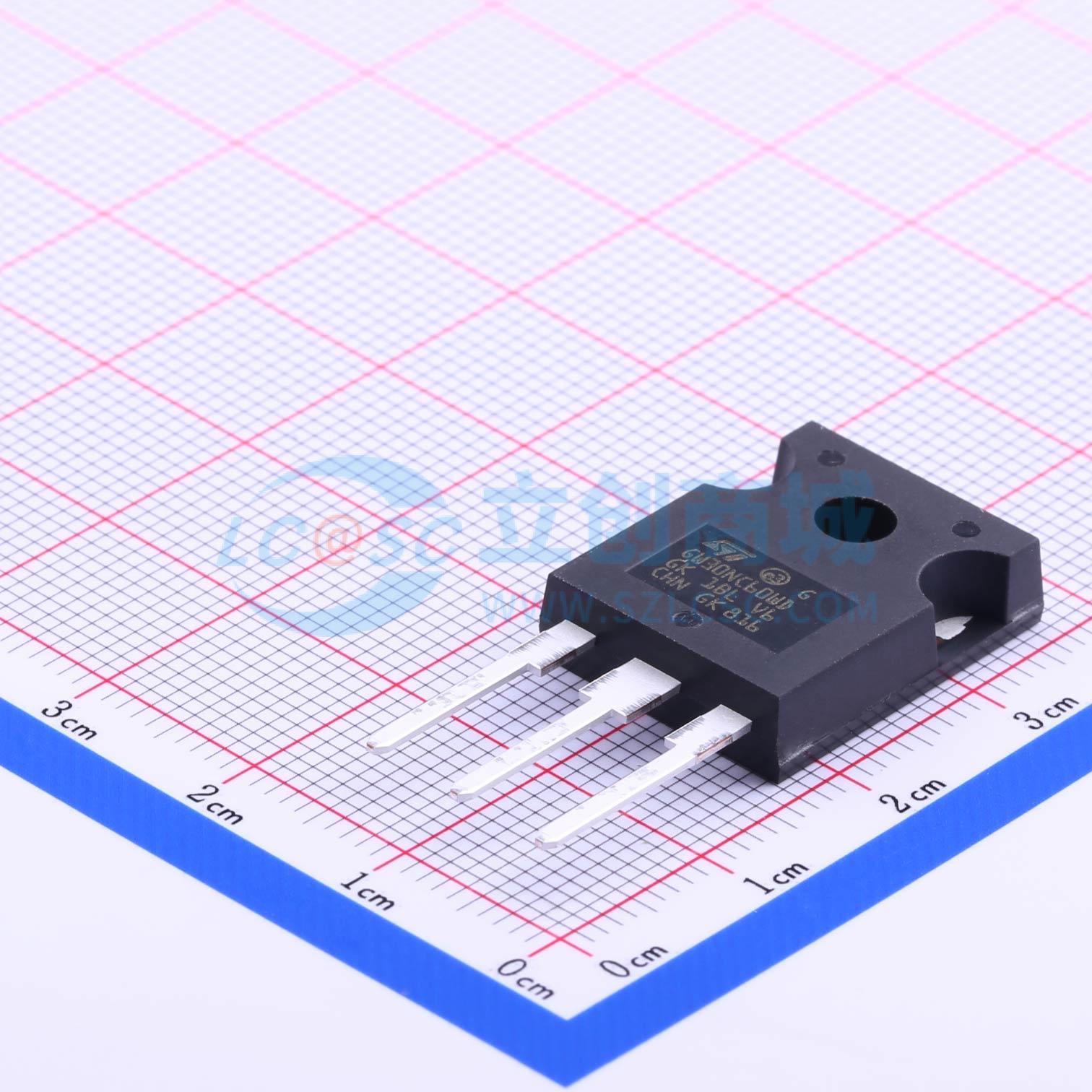

STGW30NC60WD
30 A、600 V超快速绝缘栅双极晶体管（IGBT）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款绝缘栅双极型晶体管（IGBT）采用了先进的Power MESH™工艺，从而在开关性能和低导通状态特性之间实现了出色的平衡。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGW30NC60WD
- 商品编号
- C169773
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.501克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 60A | |
| 耗散功率(Pd) | 200W | |
| 输出电容(Coes) | 175pF | |
| 正向脉冲电流(Ifm) | 120A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 3.75V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 102nC@15V | |
| 输入电容(Cies) | 2.08nF | |
| 开启延迟时间(Td(on)) | 29.5ns | |
| 关断延迟时间(Td(off)) | 118ns | |
| 导通损耗(Eon) | 305uJ | |
| 关断损耗(Eoff) | 181uJ | |
| 反向恢复时间(Trr) | 40ns | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 反向传输电容(Cres) | 52pF |
