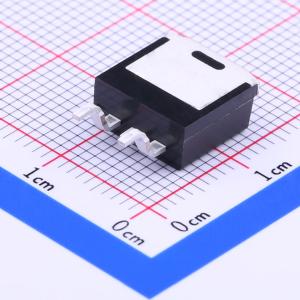

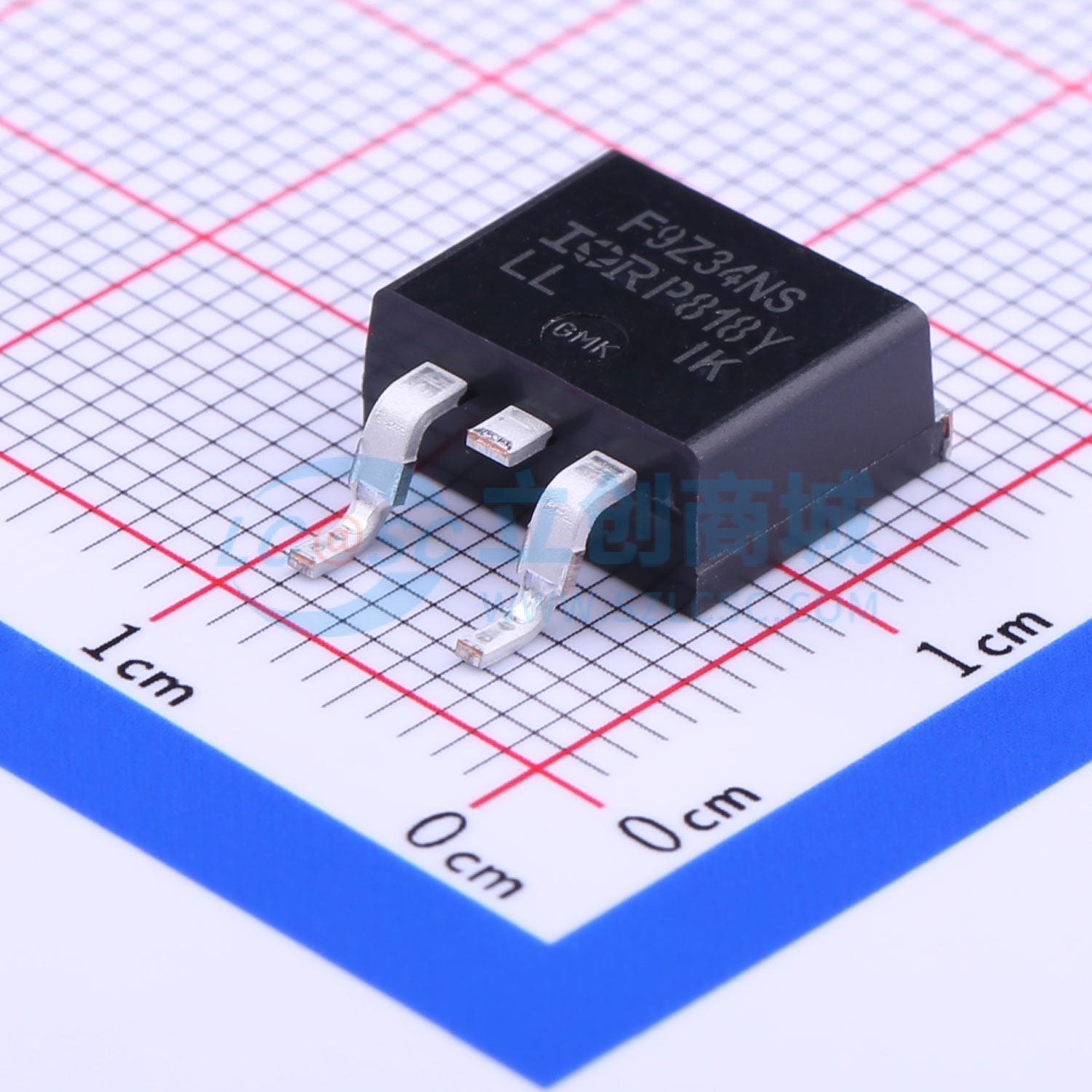

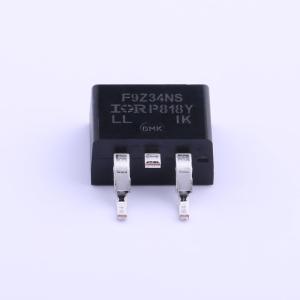

IRF9Z34NSTRLPBF实物图
  • IRF9Z34NSTRLPBF商品缩略图
  • IRF9Z34NSTRLPBF商品缩略图
  • IRF9Z34NSTRLPBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

IRF9Z34NSTRLPBF

1个P沟道 耐压:55V 电流:19A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
P沟道,-55V,-1.9A,0.1Ω@-10V
商品型号
IRF9Z34NSTRLPBF
商品编号
C169780
商品封装
D2PAK​
包装方式
编带
商品毛重
2.035克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)55V
连续漏极电流(Id)19A
导通电阻(RDS(on))100mΩ@10V,10A
耗散功率(Pd)68W
阈值电压(Vgs(th))4V@250uA
属性参数值
栅极电荷量(Qg)35nC@10V
输入电容(Ciss)-
反向传输电容(Crss)-
工作温度-55℃~+175℃
类型P沟道
输出电容(Coss)-

商品概述

第五代HEXFET采用先进的工艺技术,实现了单位硅片面积极低的导通电阻。这一优势,结合HEXFET功率MOSFET闻名的快速开关速度和坚固耐用的器件设计,为设计人员提供了一种极其高效可靠的器件,适用于各种应用场景。 D²Pak是一种表面贴装功率封装,能够容纳尺寸达HEX - 4的芯片。在现有的任何表面贴装封装中,它具备最高的功率处理能力和尽可能低的导通电阻。由于其内部连接电阻低,D²Pak适用于大电流应用,在典型的表面贴装应用中可耗散高达2.0W的功率。 通孔版本(IRF9Z34NL)适用于薄型应用。

商品特性

  • 先进的工艺技术
  • 表面贴装(IRF9Z34NS)
  • 薄型通孔(IRF9Z34NL)
  • 175°C工作温度
  • 快速开关
  • P沟道
  • 全雪崩额定
  • 无铅

数据手册PDF
