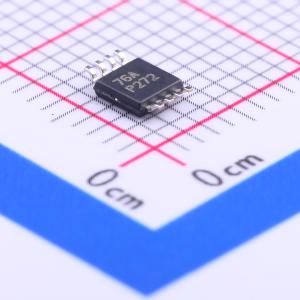

温馨提醒：图片仅供参考，商品以实物为准
TLV2372IDGKR
每通道500 μA、3 MHz，具备关断功能的轨到轨输入输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV2372 双路、16V、3MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2372IDGKR
- 商品编号
- C168737
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.4V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 68dB | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 7mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | 1.35V~8V；-8V~-1.35V | |
| 功能特性 | 使能/关断功能 |
商品概述
TLV237x是带有低功耗关断功能的单电源轨至轨输入输出运算放大器，可在扩展工业温度范围工作，最小工作电源电压低至2.7V，最大建议电源电压为16V，可支持±8V低至±1.35V的电源，能由多种可充电电池供电运行；其CMOS输入特性适配高阻抗传感器接口，兼容锂离子电池供电系统和多种微功耗微控制器的工作电源电压范围，提供多种封装规格可选。
商品特性
- 具备轨至轨输入和输出能力
- 带宽为3MHz，转换率为2.4V/μs
- 输出驱动能力为105mA
- 电源电压范围为2.7V至16V
- 正常工作电源电流为550μA/通道
- 支持低功耗关断模式，关断状态电源电流为25μA/通道
- 输入偏置电流为1pA
- 输入噪声电压为39nV/√Hz
- 单位增益稳定
- 工业级额定温度范围为-40℃至+125℃
- 提供多种封装可选：单通道可采用5引脚或6引脚SOT-23、PDIP、SOIC封装；双通道可采用8引脚或10引脚VSSOP、SOIC、PDIP、MSOP封装；四通道可采用TSSOP封装
应用领域
- 白色家电
- 手持测试设备
- 便携式血糖仪
- 远程感测
- 有源滤波器
- 工业自动化
- 电池供电型电子产品
- 高阻抗传感器接口
